伯恩斯贴片式1.1A32V保险丝结构设计

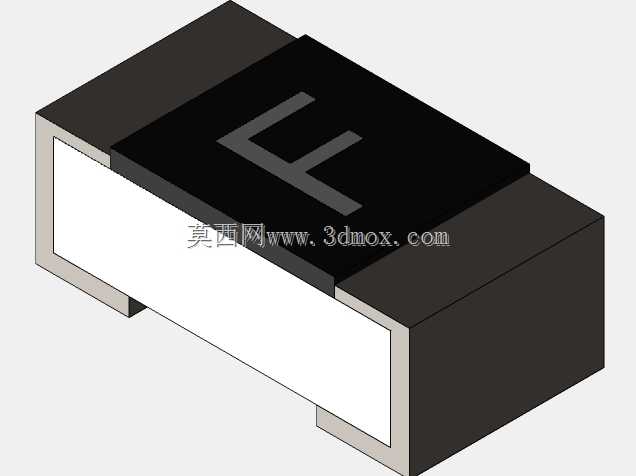

这款贴片保险丝的三维结构设计，完全围绕SMT表面贴装生产场景的实际需求展开，在消费类电子、工业控制板卡、小型通讯设备的板级电路保护场景中，这类0402封装规格的保险丝是板上占用空间最小的过流保护器件之一，设计时首先要兼顾回流焊过程中的耐高温特性与正常工作时的熔断响应精度。从结构上看，器件采用两端金属端帽加中间绝缘基体的经典贴片元件架构，黑色的绝缘主体采用耐高温阻燃工程塑料材质，表面的极性标识是为了方便SMT产线的视觉识别设备快速定位器件方向，避免贴装偏移。两端的金属焊接端采用阶梯式包覆设计，这种结构一方面可以在回流焊过程中让焊锡充分爬附，形成可靠的焊点，避免虚焊、立碑等常见SMT工艺缺陷，另一方面也能在器件承受温度循环、机械振动时，分散焊点处的应力，避免端帽与基体脱落。设计时的安装边界完全遵循0402封装的行业通用规范，器件长度、宽度、高度的公差控制严格匹配PCB焊盘的标准设计尺寸，不需要额外定制焊盘，可直接适配通用的0402封装焊盘库，结构工程师在做PCB布局时，只需要按照标准贴片元件的间距要求预留安装空间即可，不需要额外调整周边器件的布局。从功能特性上看，这款额定1.1A、32V的保险丝，主要用于板级直流回路的过流保护，当回路中出现短路、过载导致电流超过额定阈值时，内部的熔断体能够在规定时间内快速断开，切断回路，避免后端的主控芯片、功率器件因为过流烧毁。建模过程中，对端帽的倒角、基体的边缘圆角都做了精准还原，这些细节虽然不影响器件的电气性能，但会直接影响SMT贴装时的吸嘴拾取成功率，倒角设计可以让吸嘴在拾取器件时更好地贴合器件表面，减少抛料率。在实际的设备选型中，这类小规格贴片保险丝多用于便携设备、小型工控模块的电源输入回路、信号回路的次级保护，因为其体积小巧，可以在高密度布板的场景下灵活放置，不需要占用过多的板上空间，同时其表面贴装的特性可以完全适配全自动化SMT生产线，不需要额外的人工插装工序，能够有效提升整板的生产效率。建模时还充分考虑了器件在PCB上的焊接间隙，器件底部与PCB表面的预留高度符合行业通用的焊锡厚度要求，能够保证焊接时焊锡不会溢出到器件侧面造成相邻焊盘短路，同时也能让清洗过程中的助焊剂残留可以顺利排出，避免长期使用后出现绝缘电阻下降的问题。
