工业自动化用双层波纹真空吸盘结构

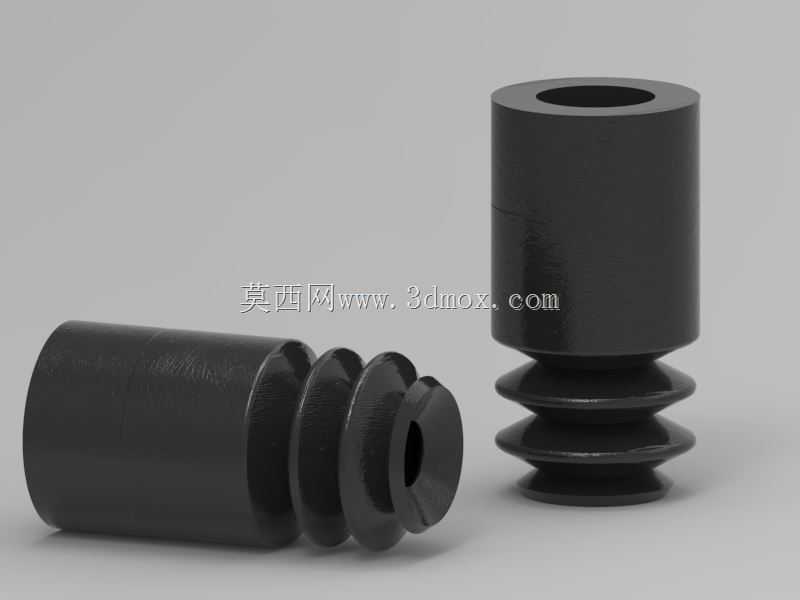

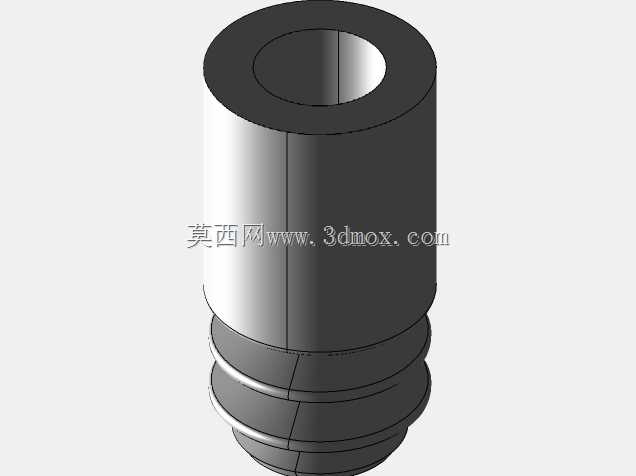

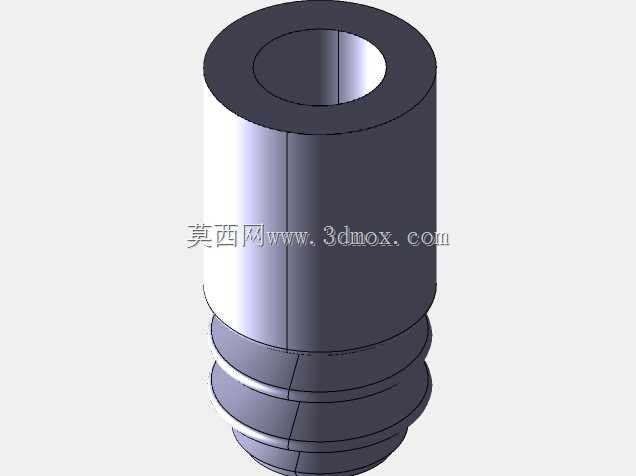

这类双层波纹结构的真空吸盘，在3C电子组装、食品软包装分拣、注塑件取件工位上的应用占比很高，相比平口吸盘，它的缓冲行程更长，对被吸附工件的表面平整度容忍度更高，哪怕工件表面有轻微弧度、高度差，或是取件时机械手存在微小的对位偏差，波纹段的褶皱结构都能通过自身形变完成贴合，避免漏真空导致的工件掉落问题。从结构设计来看，上部的硬质连接段是标准的直筒插接结构，外径尺寸适配行业通用的真空接头，安装时直接插入配套的金具接头即可，不需要额外的锁固件，靠橡胶本身的过盈配合就能保证气密性，安装边界上要注意，连接段插入深度不能超过筒身的加强筋位置，不然会堵死内部的真空气道，导致吸附力不足。下部的双层波纹段是功能核心，两层褶皱的壁厚做了差异化设计，靠近连接座的第一层褶皱壁厚稍大，主要承担垂直方向的支撑力，避免吸盘接触工件时过度弯折导致侧翻，靠近吸口的第二层褶皱壁厚更薄，能更柔软地贴附工件表面，哪怕是表面带轻微脱模斜度的注塑件、薄软的塑料包装袋，都能在负压建立前完成初步密封。吸口端面做了极小的圆角过渡，没有锋利的边缘，接触工件时不会刮花亚克力、抛光塑料、覆膜金属板这类对表面质量要求高的工件，这一点在消费电子外壳搬运工位尤其重要，能避免不必要的外观不良。实际选型使用时，要注意这类波纹吸盘的垂直缓冲行程大概是自身总高度的三分之一，做机械手路径规划的时候，要给Z轴下行留出对应的余量，不能硬压工件，不然会导致波纹段过度褶皱，折痕位置提前出现疲劳开裂，缩短使用寿命。另外这种黑色橡胶材质的吸盘，一般是丁腈橡胶配方，耐轻微的油污，适合机加工件上下料、注塑件取件的场景，要是用在食品接触的工位，需要更换对应的硅胶材质版本，但结构尺寸是完全通用的。吸盘内部的通气孔是直通孔设计，没有多余的节流结构，负压建立速度快，配合大流量真空发生器的时候，响应时间能控制在几十毫秒级别，满足高速分拣工位的节拍要求。安装的时候还要注意，连接段的外圆要和金具的内孔保持同轴，偏心安装会导致吸盘受力不均，长时间往复动作后波纹段会出现单侧偏磨，提前失效。
