立式工业多介质过滤罐体结构设计

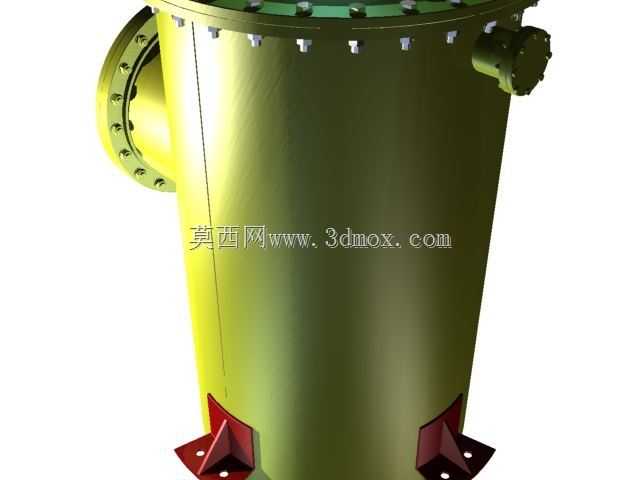

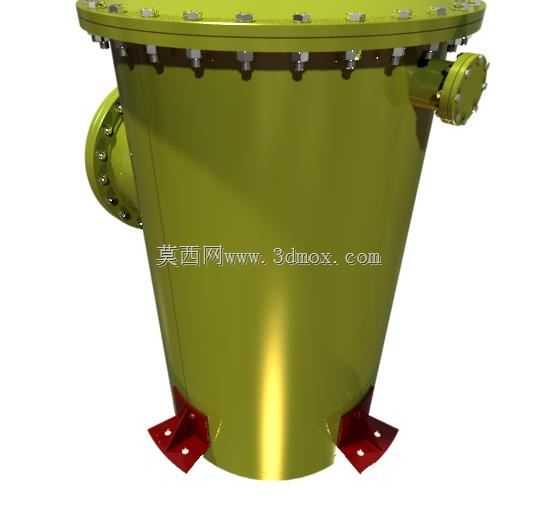

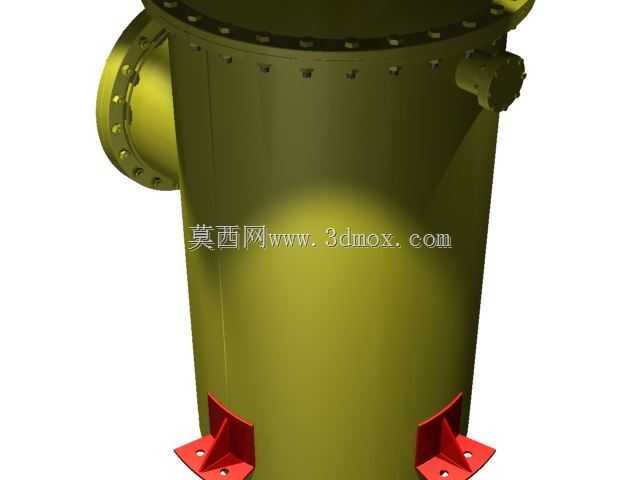

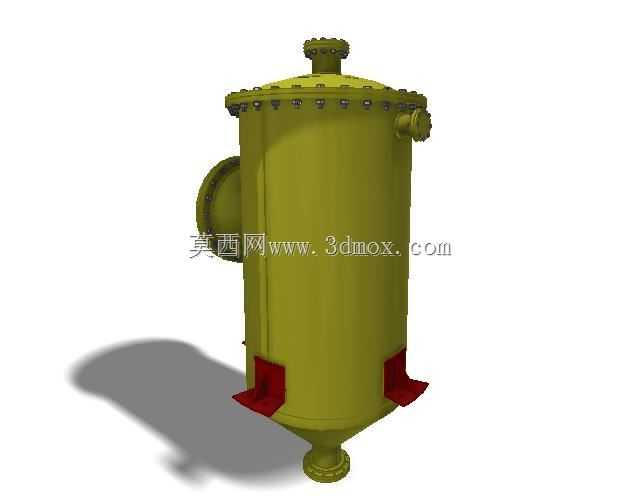

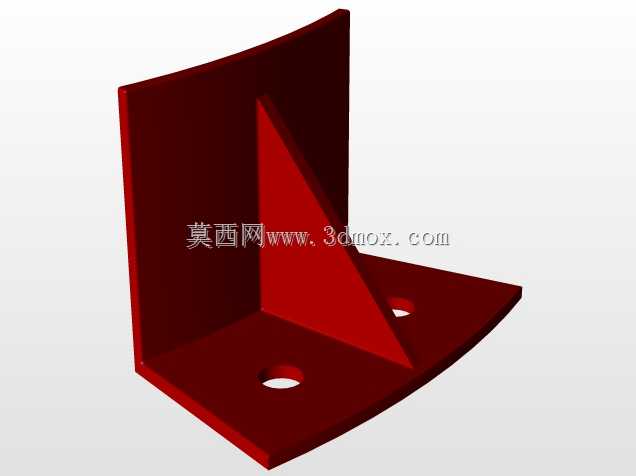

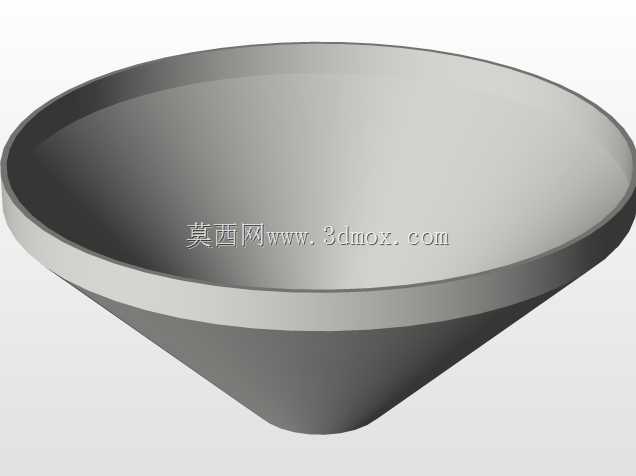

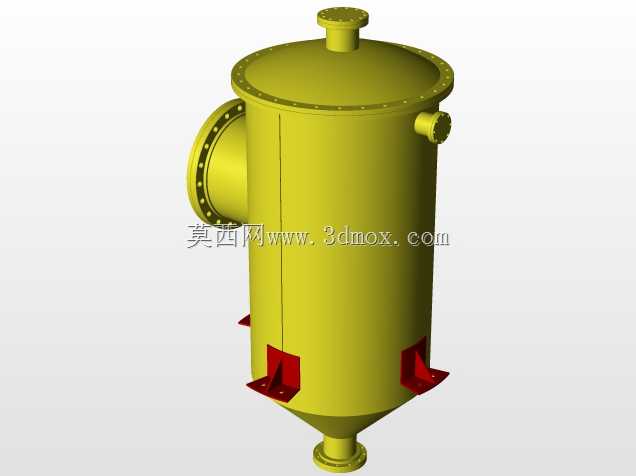

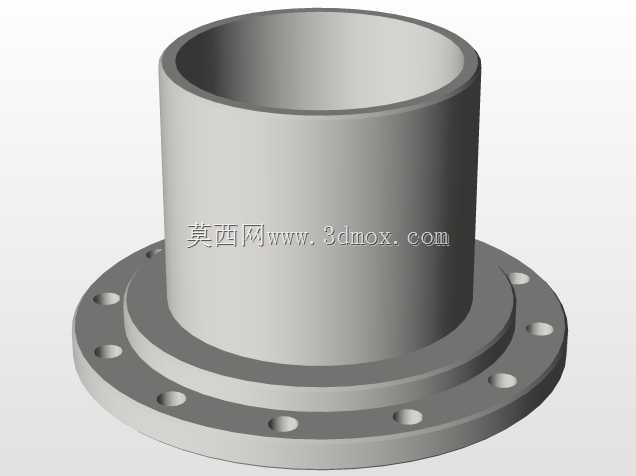

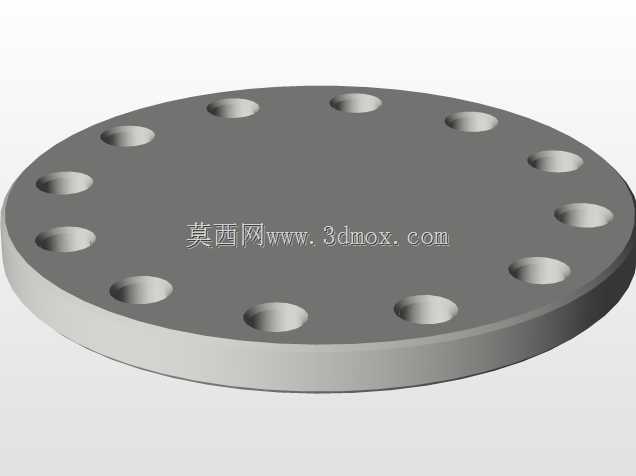

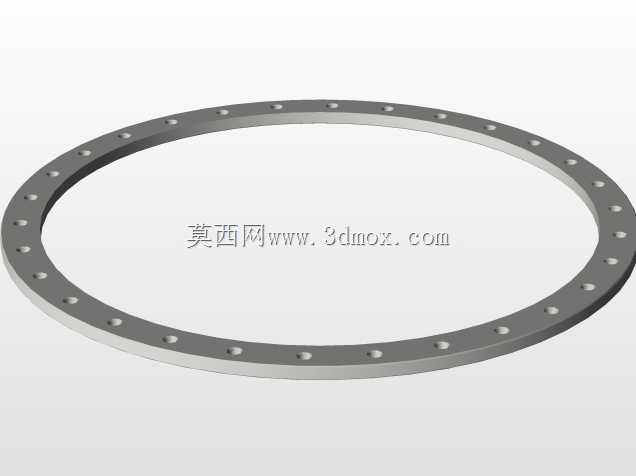

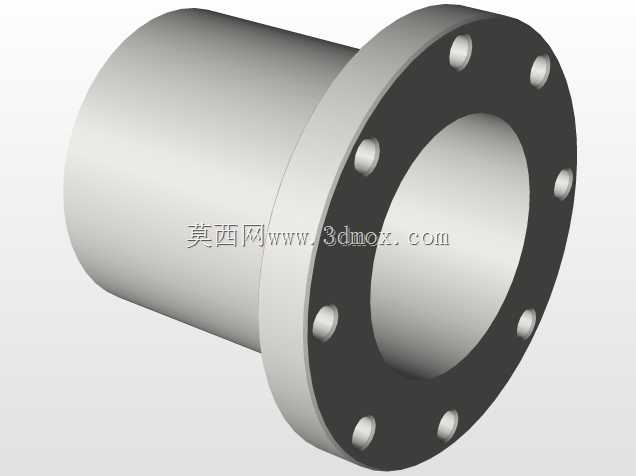

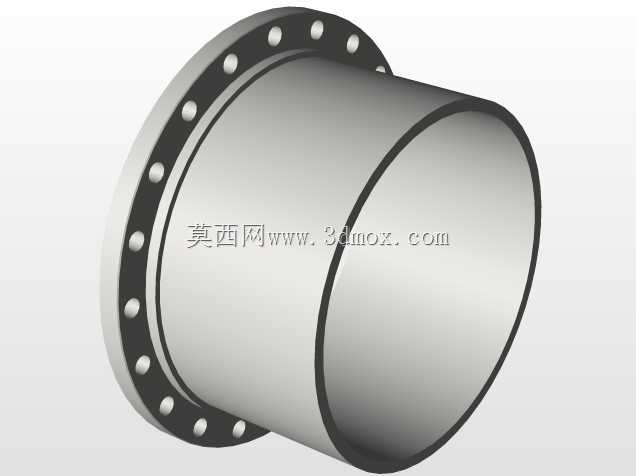

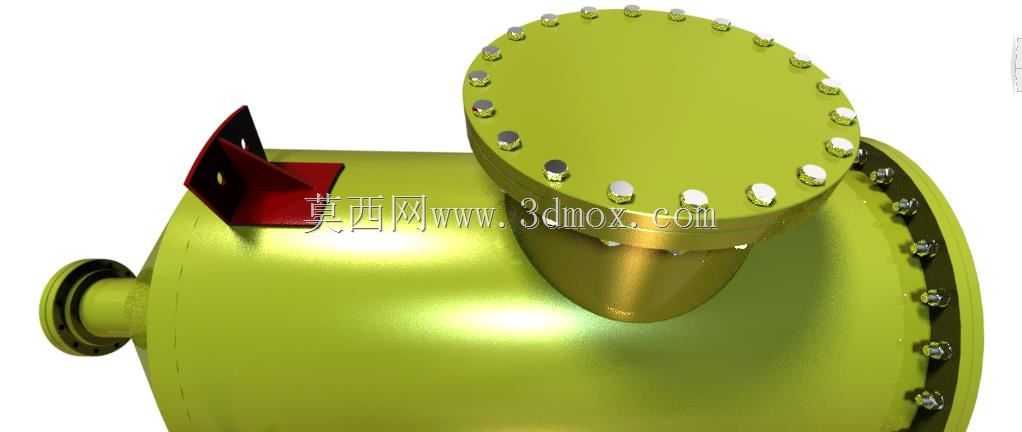

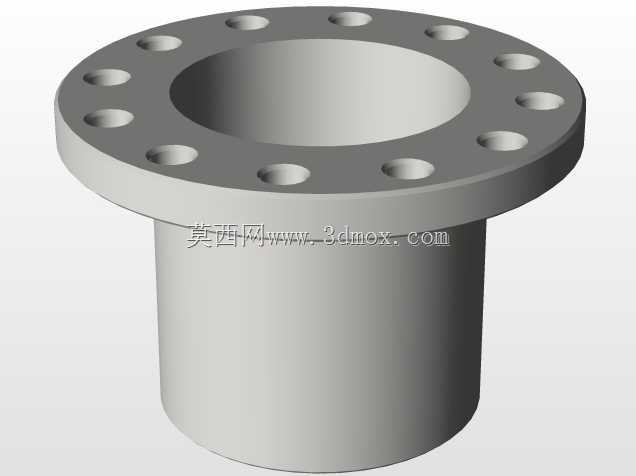

该立式过滤罐体主要应用于工业循环水系统、工艺流体预处理、液压油旁路净化等场景，在化工制程、冶金循环水、电厂辅机系统、集中液压站中都能见到这类承压过滤设备的身影，核心作用是截留流体中的固体颗粒杂质、絮状悬浮物，避免下游精密阀门、泵体叶轮、换热管束被杂质磨损或堵塞，保障整个流体管路系统的长期稳定运行。从结构设计来看，整体采用立式锥底布局，筒体段为等径直筒结构，顶部采用快开式法兰压盖设计，搭配周向均匀布置的螺栓紧固件，既可以满足承压工况下的密封要求，也能在更换内部滤元、清理滤渣时快速拆卸上盖，降低运维的拆装工作量。筒体侧面设置大口径侧向接管，作为待过滤流体的入口，切向角度的接管设计可以让进入罐体的流体形成旋流，大颗粒杂质在离心力作用下预先沉降到锥底区域，减轻上部滤元的过滤负荷；锥底最下方设置小口径接管，用于定期排放沉降的污渣与泄压排空，顶部盖体中心设置排气接口，可在设备投用初期排出罐内积存的空气，避免气阻影响流体通流效率。筒体下部对称布置三个带安装孔的红色支脚，支脚与筒体外壁采用焊接连接，接触面做了贴合弧度处理，安装时可通过支脚的螺栓孔将罐体固定在设备基础钢架上，安装边界需要预留侧面接管的管路连接空间、顶部上盖的起吊拆装高度、底部排污口的阀门操作空间，避免后期运维时出现操作空间不足的问题。设计过程采用自顶向下的设计逻辑，先确定整体通流能力对应的筒体直径、有效过滤高度，再匹配各接口的公称通径与压力等级，最后校核筒体壁厚、法兰密封面强度、支脚承重能力，确保在额定工作压力下各部件的应力分布符合承压设备设计要求，所有接管的法兰密封面都采用统一的压力等级标准，方便现场与工业管路直接对接，不需要额外做转接适配。罐体外部的紧固件、支脚都做了表面防腐处理，适配工业车间多潮湿、多腐蚀介质的使用环境，减少长期使用过程中的锈蚀问题。
