多工位级进冲压成型卡簧级进模结构

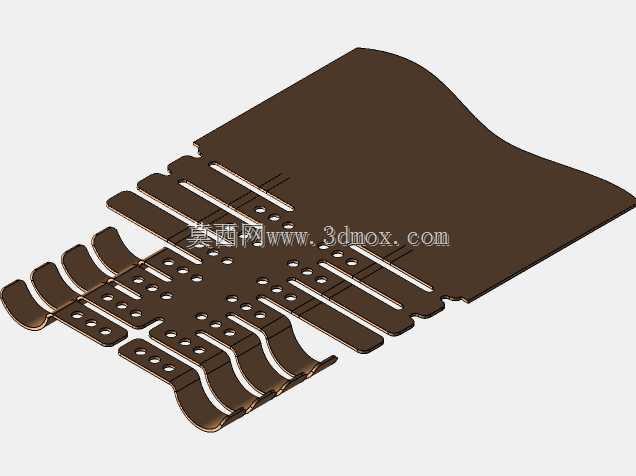

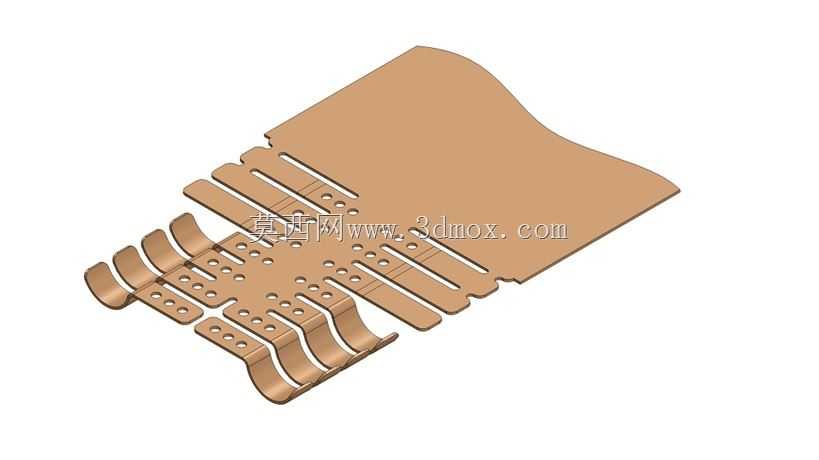

这套级进模对应的冲压件是弹性卡接类五金零件，这类零件广泛应用于电子接插件、汽车线束固定、小型机电组件的卡位锁紧场景，依靠自身弹性形变完成卡接装配，无需额外紧固件，适配大批量自动化装配产线的快装需求，在消费电子内部结构固定、低压电器触点支撑、通讯设备接口卡位等场景中用量极大，单条产线年需求量可达数百万件，必须依靠多工位级进模实现连续冲压才能兼顾产能与成型精度。从成型逻辑来看，该零件属于带多组弯曲悬臂的薄料冲压件，料厚通常在0.2-0.6mm区间，选用弹性较好的锡青铜或不锈钢带料作为原材料，带料从模具入料端进入后，依次完成冲导正孔、冲裁外形余料、分步弯曲成型、局部精压、最终落料的工序，所有工位在一次冲床行程内同步完成作业，冲床连续运转时即可不间断产出成品，生产效率远高于单工序模。设计这套模具结构时，首先要考虑带料的送料定位精度，导正孔设置在带料两侧的工艺搭边上，每个工位都搭配导正销修正送料步距误差，避免多工位累积偏差导致弯曲臂位置错位；多组弯曲悬臂采用分步成型方案，避免一次弯曲角度过大导致料带拉裂或回弹超差，每道弯曲工位的折弯半径根据料厚匹配，弯曲凹模做镶件式结构，方便磨损后快速更换，减少停机维护时间。零件上的密集小孔采用分步冲裁方案，避免小孔冲头过长受力断裂，冲头搭配快换固定结构，现场维护时无需拆卸整组模板即可更换损坏冲头。从安装边界来看，这套模具适配常规开式可倾压力机，模架采用标准后侧导柱模架，闭合高度控制在180-220mm区间，送料宽度根据零件排样确定，搭边宽度预留1.5-2mm保证带料刚性，避免送料过程中带料翘曲变形；模具的卸料板采用弹性卸料结构，搭配矩形弹簧提供足够的压料力，薄料冲压时能有效压紧料带，防止冲裁过程中料带变形导致零件平面度超差。成型后的卡簧零件，各弯曲臂的角度公差控制在±1°以内，卡位尺寸公差控制在±0.05mm，能满足自动化装配时的卡接力一致性要求，不会出现卡接过松脱落或卡接过紧装配不到位的问题；排样设计时采用交错排样方案，尽可能提升材料利用率，将原材料损耗控制在15%以内，适配大批量生产的成本控制需求。模具的成型工位还设置了误送料检测结构，一旦带料送料位置偏移，检测销触发设备急停，避免错误冲压损坏模具工作零件，降低生产过程中的模具维修成本。
