24英寸快开铰链式压力人孔结构设计

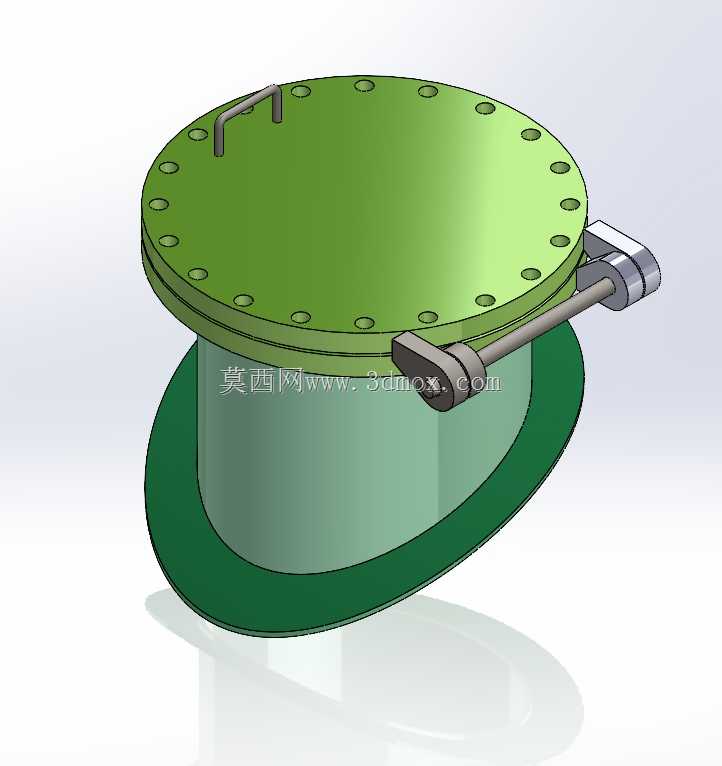

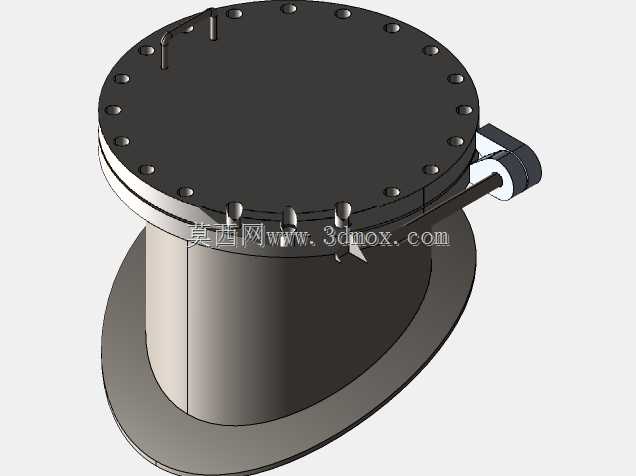

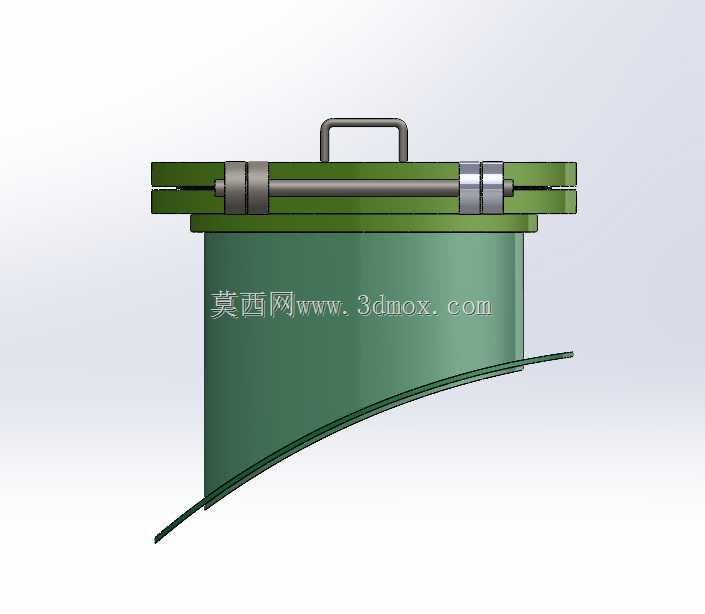

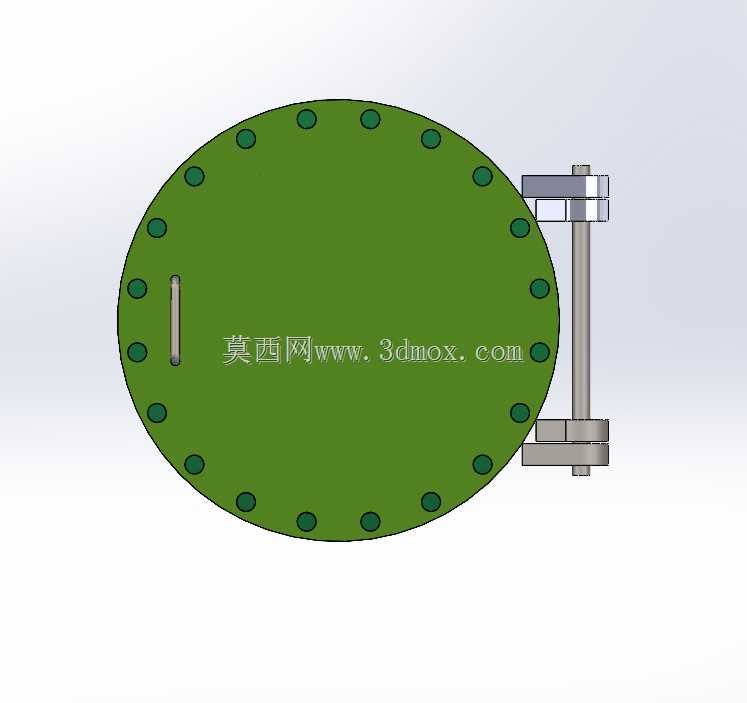

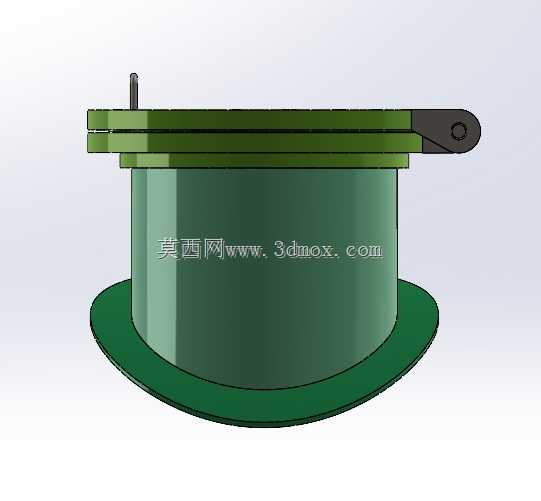

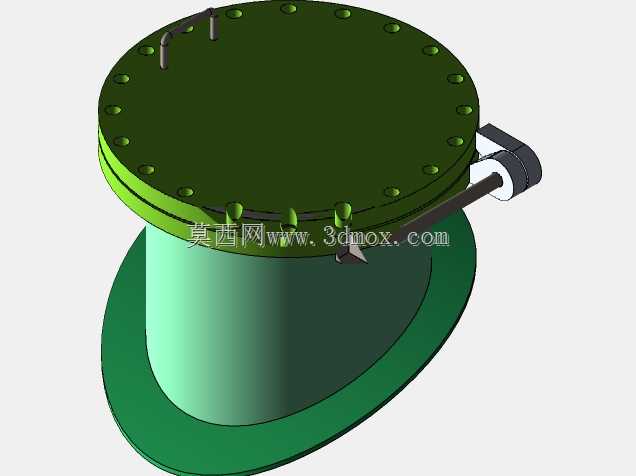

这款24英寸规格的铰链人孔，主要应用在承压罐体、酿造发酵设备、储液槽罐的侧壁或顶部位置，作为设备内部检修、物料取样、清洁作业的人员进出通道，在食品酿造、精细化工、常压及低压储液设备领域应用十分广泛。设计时首先考虑的是日常操作的便捷性，不同于螺栓紧固的全拆式人孔，这款采用单侧铰链承载结构，开启时无需完全拆卸盖板，仅需松开周圈的锁紧结构即可将盖板绕铰链轴翻转开启，大幅降低操作人员的开合作业强度，也避免了拆卸过程中盖板磕碰、密封垫脱落遗失的问题。从结构细节来看，人孔底座采用带安装法兰的筒节结构，下法兰与设备本体焊接固定，筒节高度预留足够的焊接操作空间与密封面安装余量，24英寸的通径尺寸完全满足成年人员侧身进出的通行需求，也可满足小型检修工具、清洁器具的进出要求。盖板部分采用整体冲压成型的碟形结构，相比平盖板拥有更好的承压抗变形能力，周圈均匀布置的螺栓孔位配合快开锁紧结构，可保证密封面均匀受压，避免局部密封失效出现渗漏问题。铰链部分采用带限位的转轴结构，开启后盖板可自然停靠在固定角度，不会出现随意晃动磕碰操作人员或设备外壁的情况，盖板上额外设置的提手结构，方便操作人员开合时扶持施力。密封面设计时考虑了不同工况的适配性，预留了标准密封垫圈的安装槽位，可根据接触介质的特性选配橡胶、硅胶或四氟材质的密封垫，满足不同温度、不同腐蚀特性介质的密封要求。周圈的锁紧结构采用偏心压紧式设计，锁紧操作时无需逐圈拧动多组螺栓，仅需扳动锁紧手柄即可实现快速压紧与松开，大幅缩短人孔开合的操作时间，适合需要频繁开启进行内部作业的设备场景。安装边界方面，底座下法兰的螺栓孔采用等节距圆周排布，与同通径的标准设备法兰孔位完全匹配，现场安装时无需额外配打孔位，直接焊接或螺栓紧固即可完成装配，铰链侧的安装位置可根据现场作业空间调整朝向，适配不同设备的安装布局需求，避免开合时与周边管线、操作平台产生干涉。整体结构在设计时做了圆角过渡处理，没有尖锐的棱角凸起，既避免了操作过程中划伤人员，也减少了卫生死角，方便日常清洁维护，尤其适合对卫生要求较高的食品、饮品生产设备使用。
