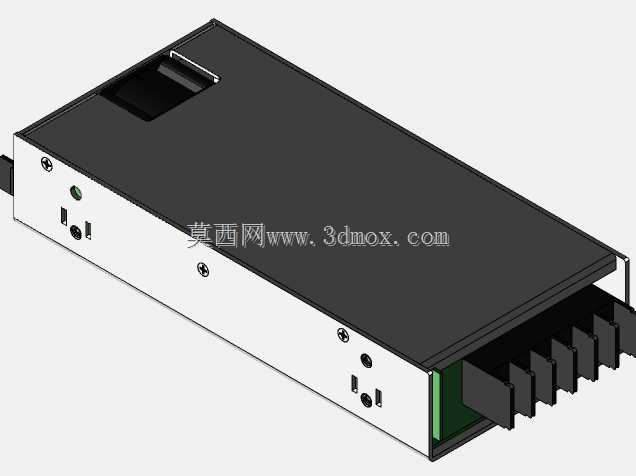

明纬HRP-450-24工业开关电源结构模型

这款24V21A规格的开关电源，是工业自动化设备供电系统里的常用部件，在各类控制柜、非标自动化产线、测试仪器、工控系统中都有广泛应用，主要作用是将交流市电转换为稳定的24V直流输出，给PLC、传感器、伺服驱动器、继电器等各类工控元器件提供可靠的工作电源。从结构设计来看，模型完整还原了实物的装配特征，外壳采用金属薄板弯折成型的封闭式结构，顶面做了平整的钣金面，预留了安装固定的卡扣结构，方便在机柜内部卡装或者螺丝固定；前端面板布置了交流输入接线端子、直流输出接线端子、电源指示灯、调节电位器，端子旁做了清晰的极性标识，避免现场接线时出现接反的问题；尾部是散热齿结构，和内部的散热铝件连通，电源工作时产生的热量可以通过金属外壳和尾部散热齿快速散出，保证长时间满负载运行时的温度处于合理区间。做这个三维模型的时候，重点还原了安装边界的所有尺寸细节，外壳的长宽高、安装孔位的孔距、接线端子的伸出高度、散热齿的间距都和实物保持一致，结构设计人员在做控制柜布局的时候，可以直接把这个模型导入装配体，不用再反复核对实物尺寸，就能提前确认电源和周边断路器、端子排、线槽的间距，避免出现安装干涉的问题。在实际设备选型中，这款电源的带载能力足够应对多数中小型工控系统的供电需求，外壳的接地端子位置、输入输出的接线空间都做了符合安规要求的设计，金属外壳同时起到电磁屏蔽的作用，减少外界电磁干扰对电源输出稳定性的影响，也避免电源自身的电磁辐射影响柜内其他敏感电气元件。模型还还原了外壳上的固定螺丝位置、侧面的通风开槽细节，这些细节在做结构干涉检查、机柜布线规划的时候都有实际参考价值，比如布线时可以提前预留接线的弯曲半径，确认电源周边的走线不会和外壳突出的螺丝、卡扣产生剐蹭，也能提前规划散热风道的走向，保证电源进风出风路径通畅，不会因为周边部件遮挡导致散热不良。
