钢管桁架式赛车车架结构设计

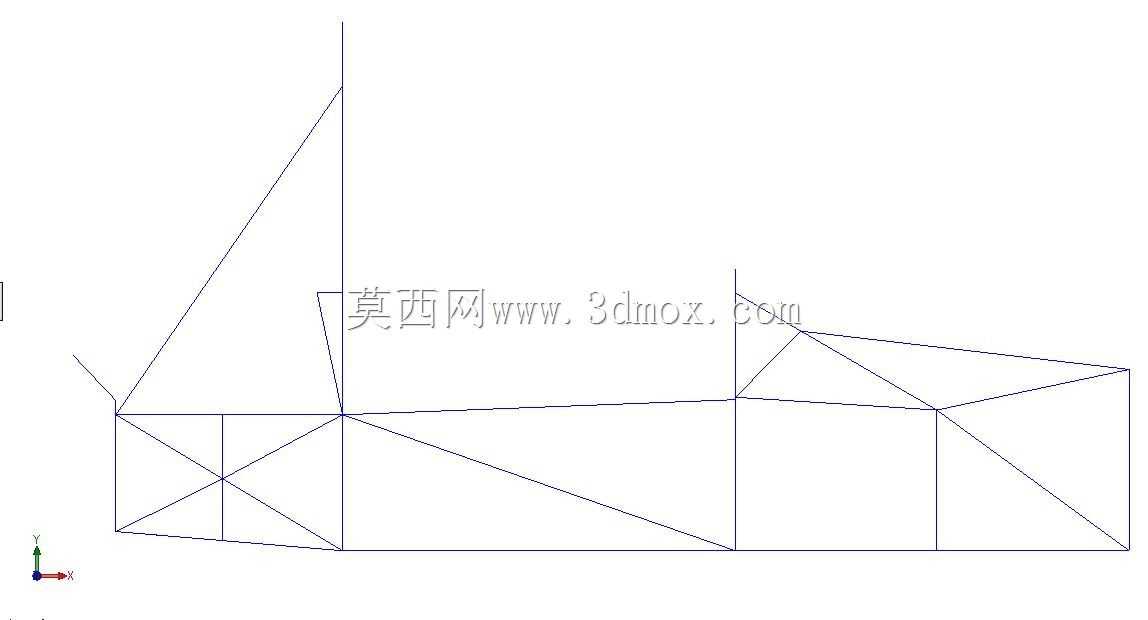

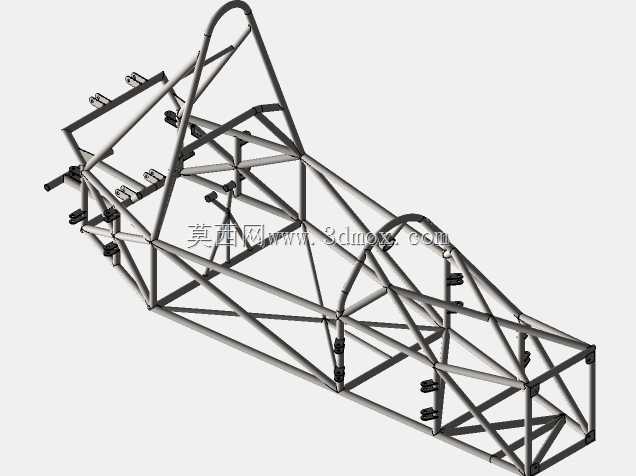

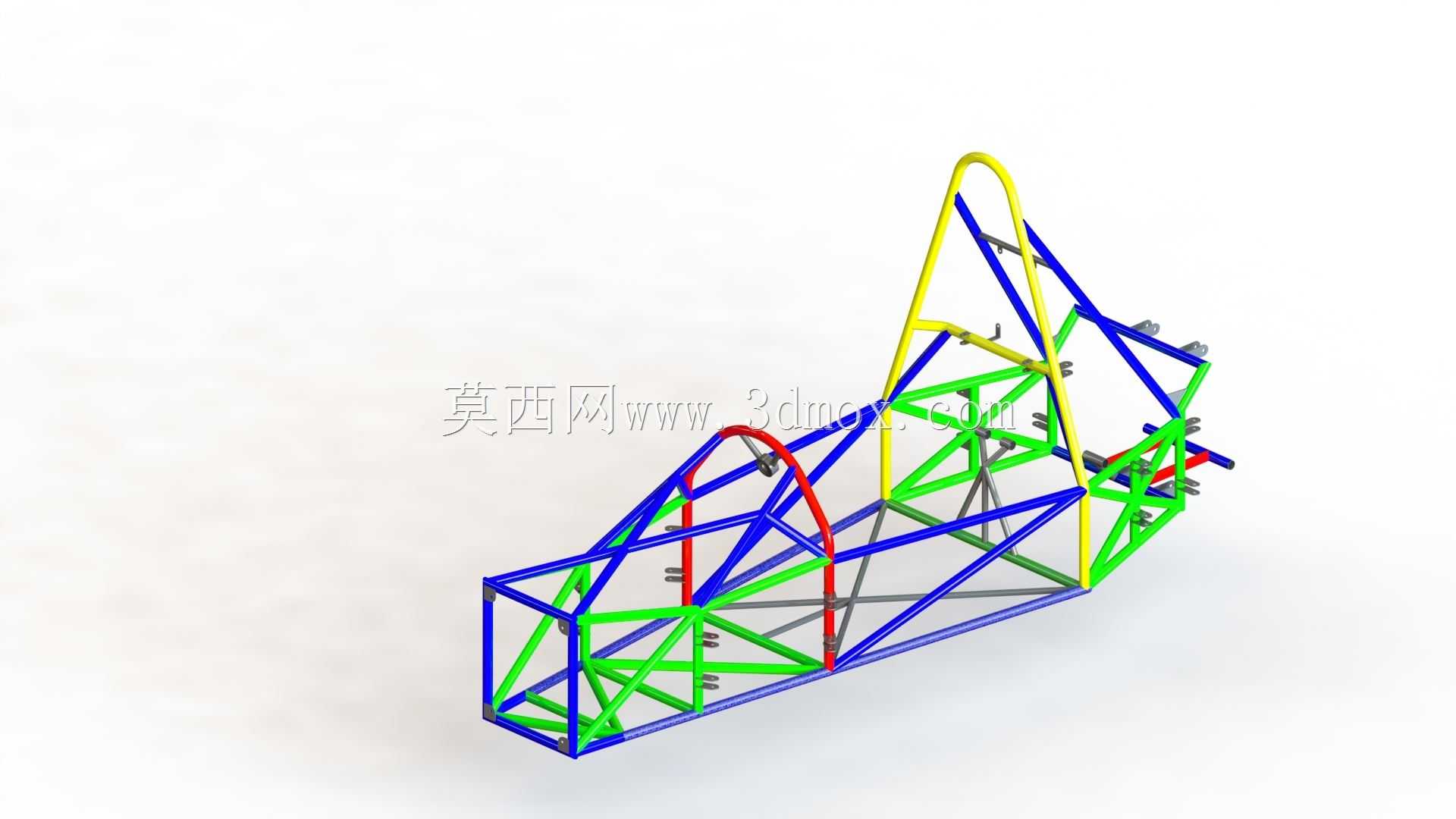

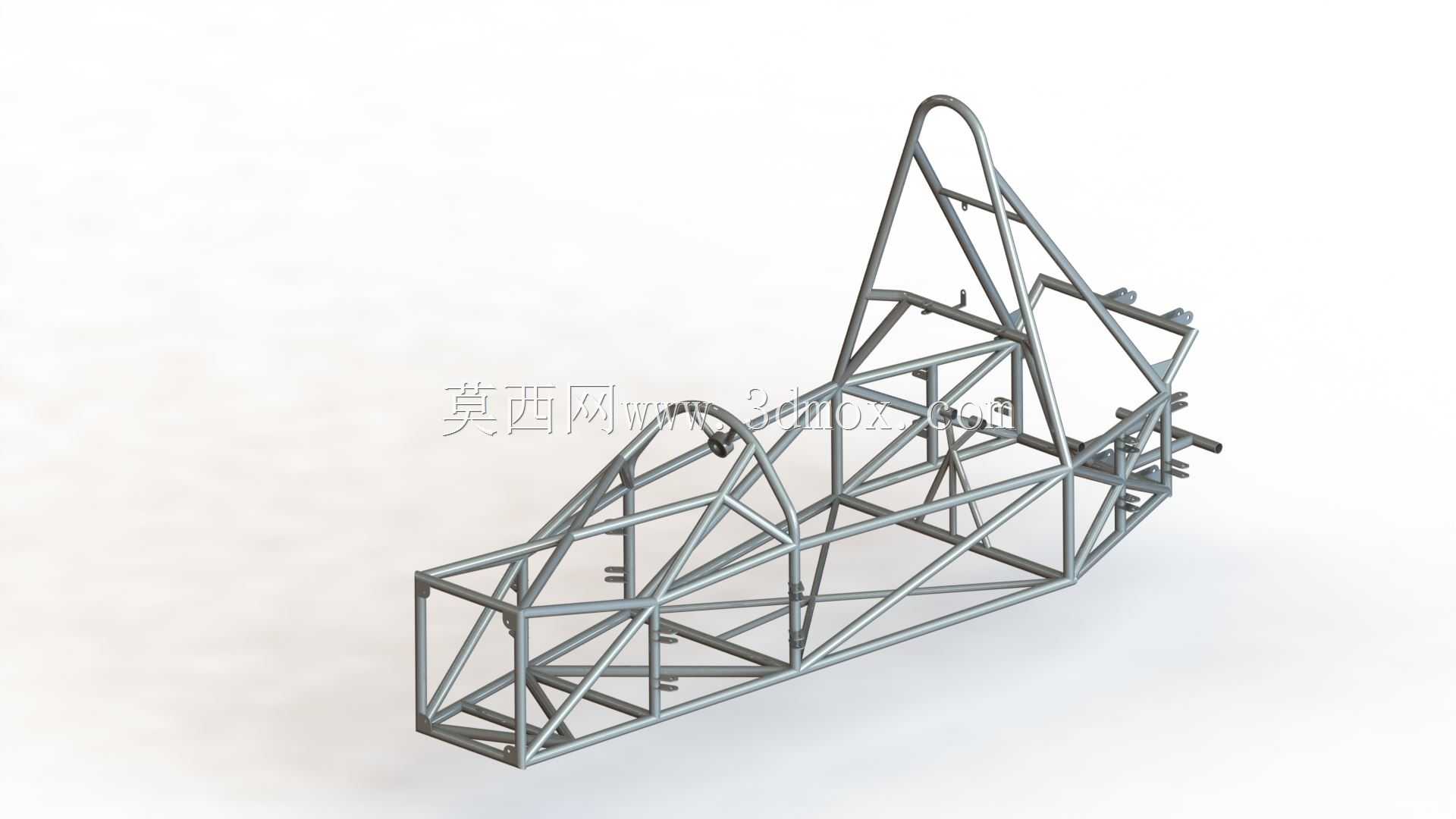

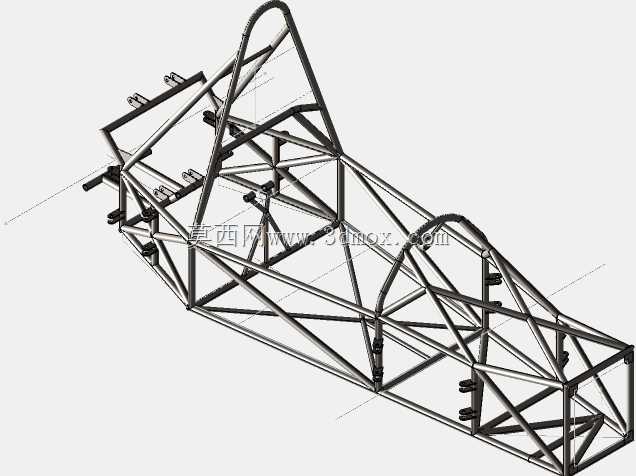

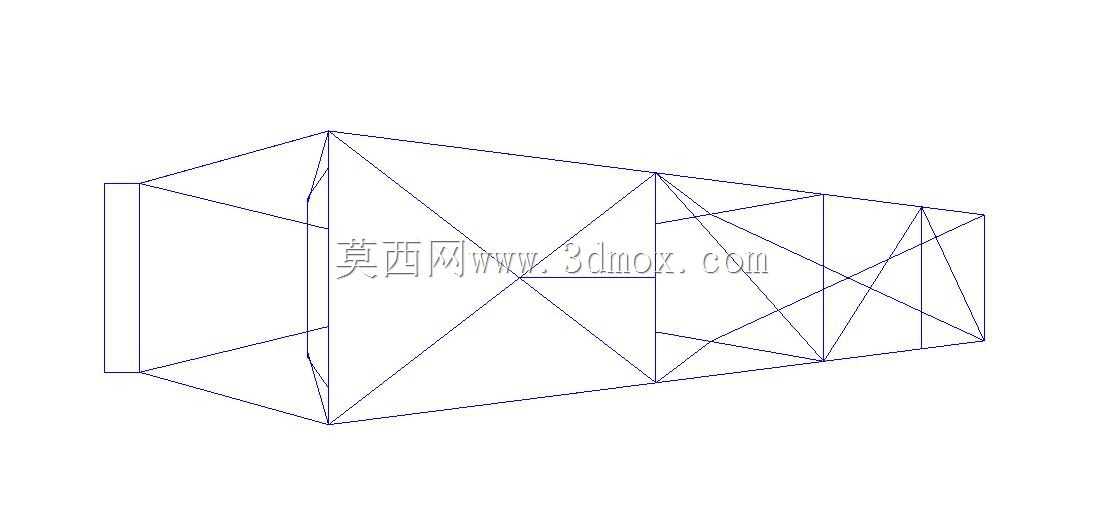

该钢管桁架结构为小型竞速赛车的核心承载车架，主要面向大学生方程式类SAE赛事场景使用，作为整车所有系统的安装基体，承担动力总成、悬架系统、转向机构、制动单元以及驾乘人员的全部载荷传递作用，在赛事工况下需要同时满足极限过弯侧倾、急加速急减速纵向冲击、颠簸路面垂向跳动的多维度受力要求。从结构设计思路来看，整体采用空间钢管桁架布局，主环、前环、侧边防撞结构、前后悬架安装硬点均通过不同管径的冷拔无缝钢管拼接焊接成型，管材排布遵循力流最短传递原则，在悬架安装点、发动机安装支座、安全带固定点等应力集中区域，额外增加斜向支撑管做局部加强，避免应力集中导致的焊缝开裂或管材变形。车架前部预留发动机与传动系统的安装空间，按照动力总成的外形轮廓预留足够的装配间隙，同时兼顾散热系统的安装位置与进风通道的布局；中部驾驶舱区域严格按照人机工程边界设计，预留驾乘人员的乘坐空间、方向盘操作空间、踏板操作行程，防滚环的高度与宽度满足碰撞时的头部防护安全距离，侧边防撞管的排布高度覆盖驾乘人员的躯干侧面区域，满足赛事安全规范要求。车架后部为后悬架与后驱动单元的安装区域，硬点位置按照悬架几何参数定位，保证后轮定位参数在悬架跳动过程中处于设计公差范围内。从安装边界来看，车架各安装支座的孔位同轴度、平面度均按照装配公差要求设计，所有外接部件的安装面均预留足够的螺栓操作空间，后期装配时不需要额外对管材做切割修改；车架整体的重心高度经过布局优化，主要重量部件的安装位置尽量靠近整车质心，降低车辆的转动惯量，提升赛事中的操控响应速度。钢管之间的连接节点均采用相贯线切口焊接，保证管材之间的贴合面积，提升焊缝的连接强度，避免节点处出现应力突变。
