博世力士乐设备用铝合金角撑连接结构

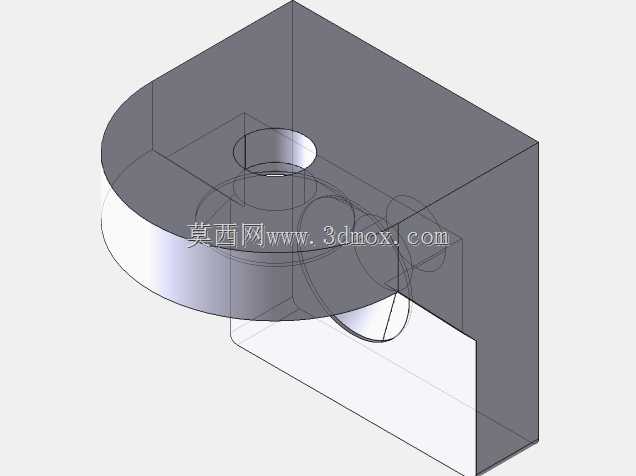

在工业铝型材框架搭建、自动化设备工位组装以及生产线辅具安装的场景里，角撑类连接件是保证框架整体刚性、抵消节点处弯矩载荷的核心基础零件，这款适配博世力士乐标准型材的角撑结构，正是针对工业框架装配场景开发的专用连接构件。从实际使用场景来看，这类角撑常被用在铝型材框架的直角交接位置，比如设备防护栏的横竖型材对接处、物料周转架的层板支撑节点、自动化设备的外围护框架转角，它不需要在型材截面做复杂的铣削加工，仅通过对应规格的螺栓与型材预置的T型槽配合，就能完成快速装配，相比传统焊接式角撑，它不会破坏铝型材表面的阳极氧化层，后期框架改造调整时拆卸也更方便，不会在型材表面留下焊痕或变形。从结构设计思路来看，这款角撑采用了半圆弧过渡的异形结构，而非传统的直角三角形角撑，主体一侧为平直的矩形贴合面，用来和型材的槽面完全贴合保证接触面积，另一侧做了圆弧收边，既可以减少安装时尖锐边角对操作人员的划伤风险，也能在保证结构强度的前提下减少零件自身重量，毕竟铝制框架本身追求轻量化，冗余的材料会增加整体框架的负载。零件上预置的同轴通孔是螺栓过孔，孔位的位置经过匹配计算，刚好对准标准铝型材的槽道中心，安装时不需要额外做孔位对位，螺栓穿过孔位后直接卡入型材T型槽的预置螺母就能完成锁紧，孔位周边做了局部的沉台加厚处理，因为螺栓锁紧时的压应力会集中在孔周区域，加厚处理可以避免长期受载后孔位出现压溃变形，延长连接件的使用寿命。从安装边界来看，这款角撑的贴合面尺寸完全匹配对应规格的铝型材截面宽度，安装后不会突出型材的外表面，不会影响后续外围护板、亚克力挡板等附件的安装，圆弧侧的外轮廓也不会超出型材的侧边范围，在紧凑的设备内部安装时不会和其他管线、运动部件产生干涉。零件本身采用铝合金材质加工，和工业铝型材的热膨胀系数一致，在车间环境温度变化时，不会因为两种材料的变形量差异导致连接节点出现松动，同时铝合金本身的抗锈蚀特性，也让它可以用在有一定湿度的装配车间环境里，不需要额外做表面防锈处理。在实际选型使用时，需要注意它的承载能力匹配对应规格的型材，在重载框架的底部节点位置，可以成对安装这类角撑来提升节点的抗扭能力，而在轻载的防护栏位置，单块安装就足以满足框架的稳定性要求，它的圆弧结构也能在框架受到意外侧向冲击时，通过圆弧面分散部分冲击载荷，避免应力集中在直角位置出现型材开裂的问题。
