手动螺旋压紧式快速夹紧工装结构

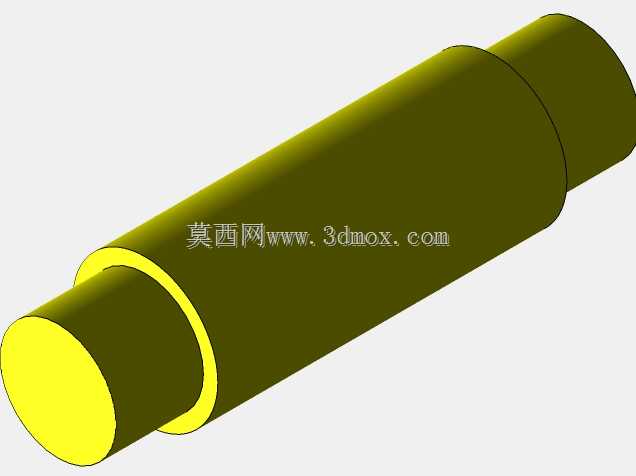

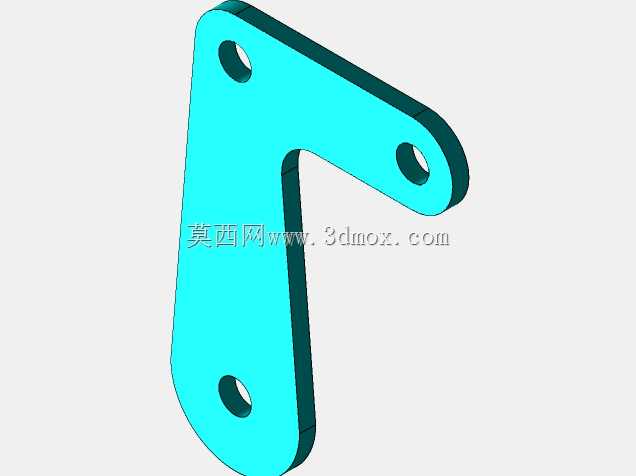

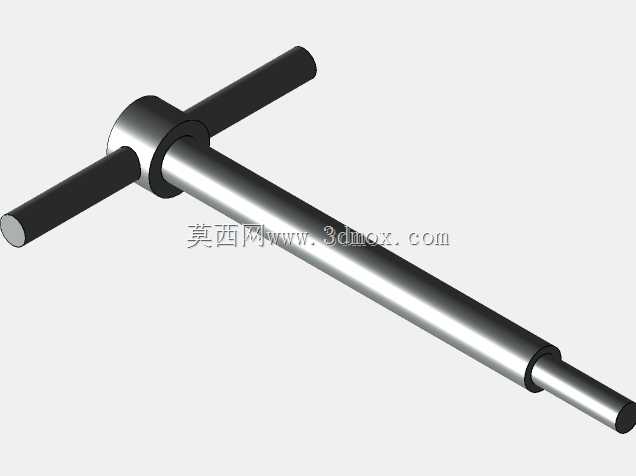

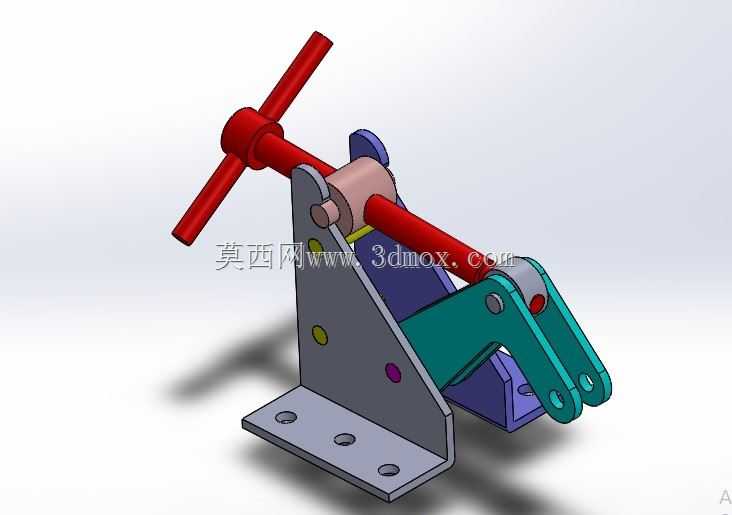

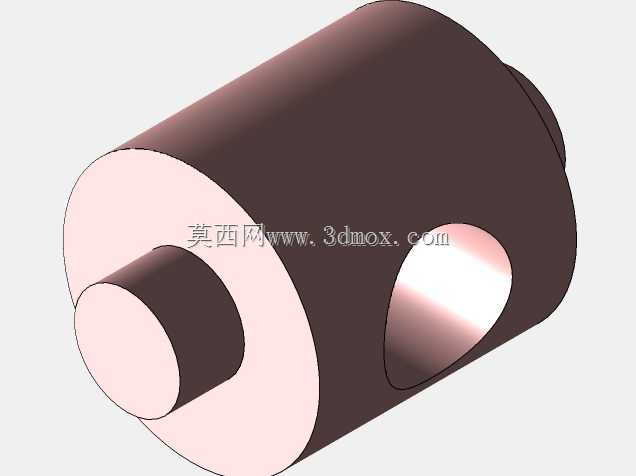

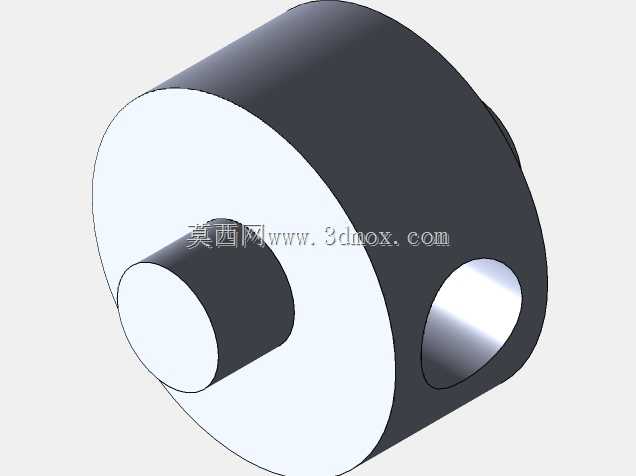

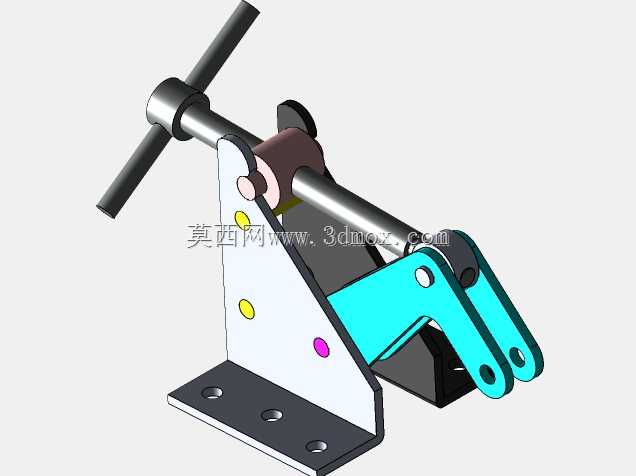

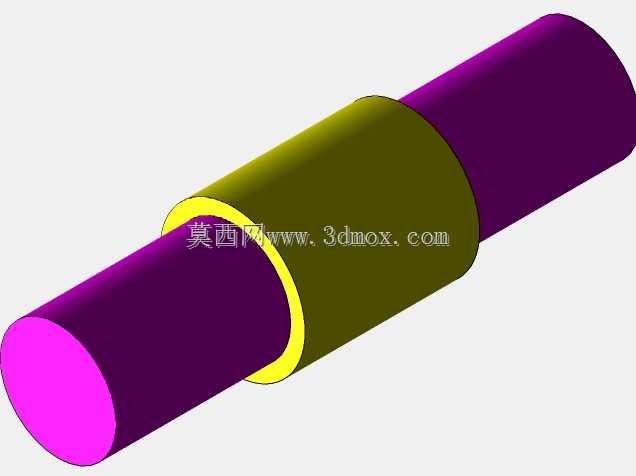

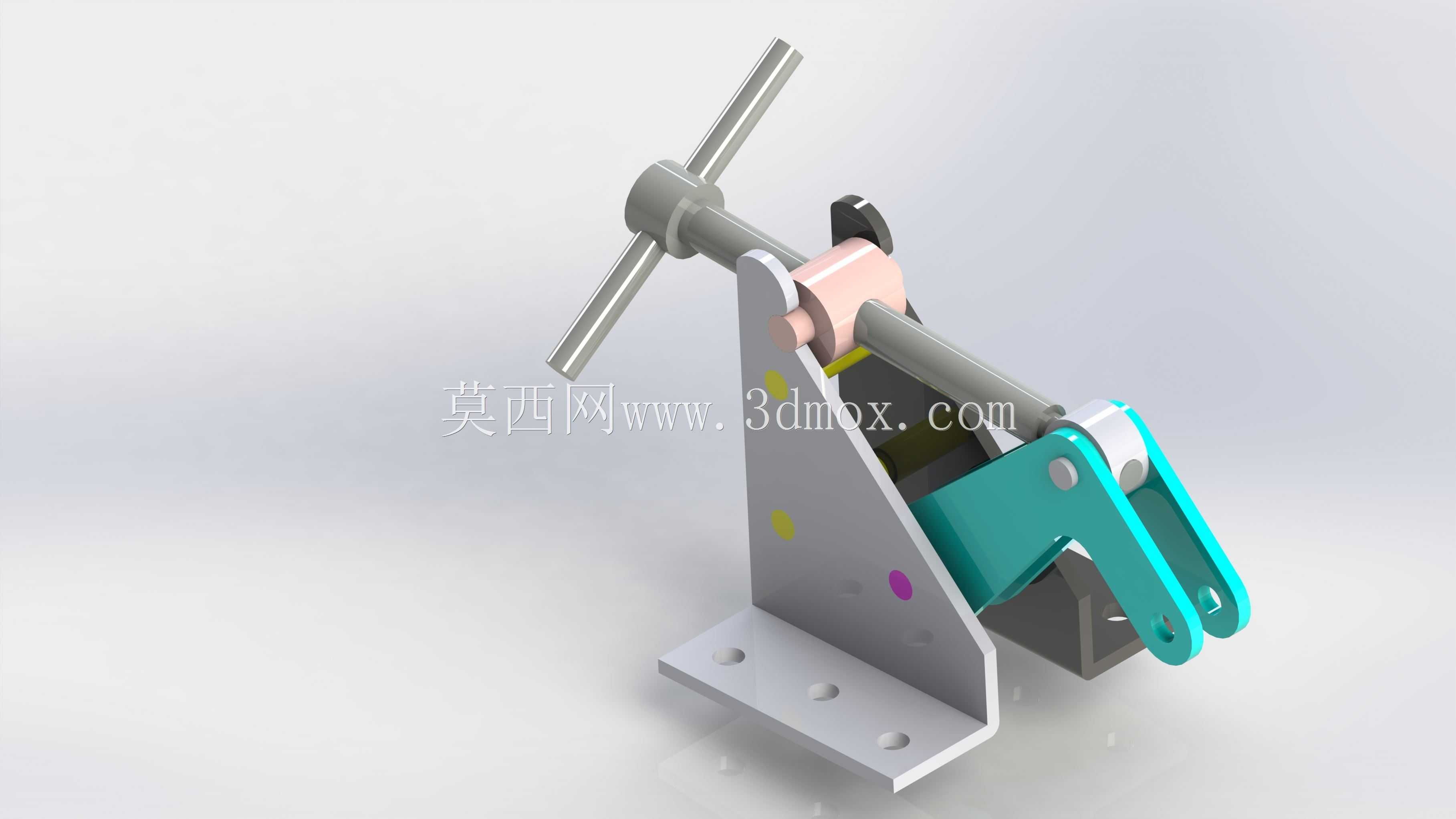

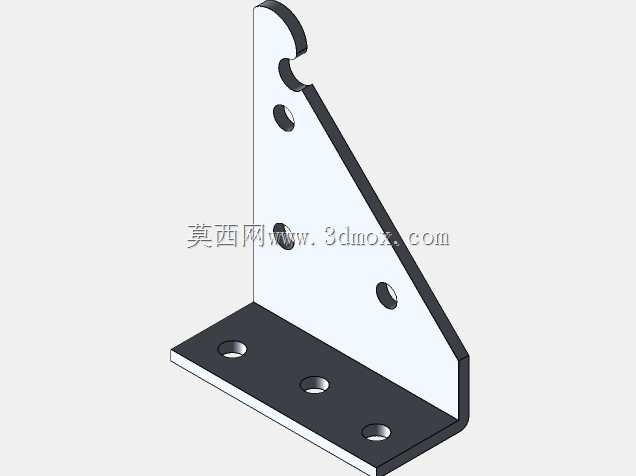

这类手动螺旋夹紧结构多应用在小型机加工工位的工件装夹、装配线的工件临时定位、焊接工位的工件预固定场景，相比气动、液压夹紧装置，无需外接动力源，在零散小批量加工、野外维修作业、无气源电源的临时工位适配性极强，操作门槛低，一线作业人员无需额外培训即可上手使用。从结构功能来看，该夹紧装置通过顶部T型手杆输入扭矩，带动螺旋副做直线进给，前端压头配合铰接式压板结构，可将输入的手动力放大数倍后作用在被夹工件表面，铰接式的压板设计能自适应不同厚度工件的压紧面，避免硬接触导致的工件表面压伤，同时压板的开合角度可随工件尺寸调整，无需额外更换压头配件。设计层面，底座采用带安装孔的板式结构，安装孔位按照通用工装的安装间距排布，可直接通过螺栓固定在工作台面、工装基板或者专用夹具底座上，安装边界预留了足够的螺栓操作空间，无需在安装时额外加工让位结构；支架部分采用立板加筋的结构形式，在控制整体重量的前提下保证螺旋副受力时的结构刚性，避免长期受力后出现支架变形导致的压紧力不足问题；螺旋副采用梯形螺纹设计，具备良好的自锁性能，压紧到位后不会因为作业过程中的振动出现松脱，无需额外增加锁止结构，简化了整体结构的零件数量。整体结构的运动部件均做了铰接间隙配合处理，长期反复使用后磨损量极小，维护时仅需定期在铰接点、螺旋副位置涂抹润滑脂即可，无需复杂的拆解保养。在实际选型使用时，可根据被夹工件的压紧力需求，调整手杆的力臂长度来适配不同的压紧力要求，针对表面精度要求高的工件，还可在压板接触位置加装聚氨酯、铜质软质垫块，避免压伤工件表面。该结构的整体尺寸紧凑，占用工作台安装面积小，在多工位排布的工装板上可密集布置，不会出现相邻夹具的操作干涉问题，T型手杆的操作高度符合人体工程学设计，作业人员站立操作时无需过度弯腰或者抬臂，长时间重复操作的疲劳度低。
