K波段高频机电式六端口射频信号切换装置

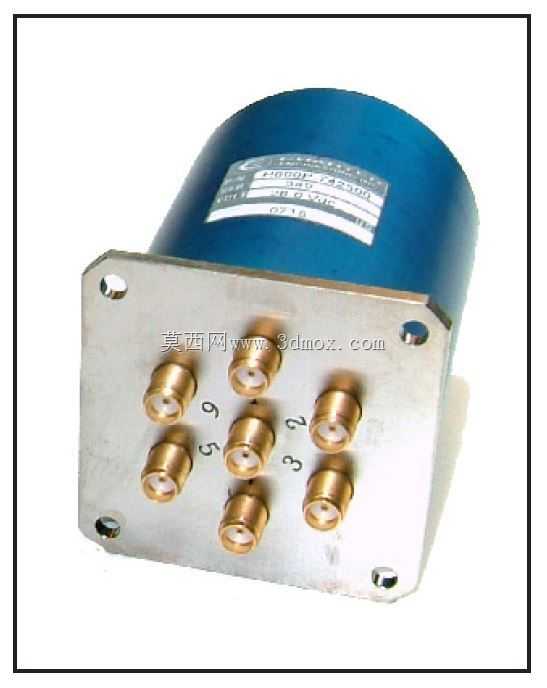

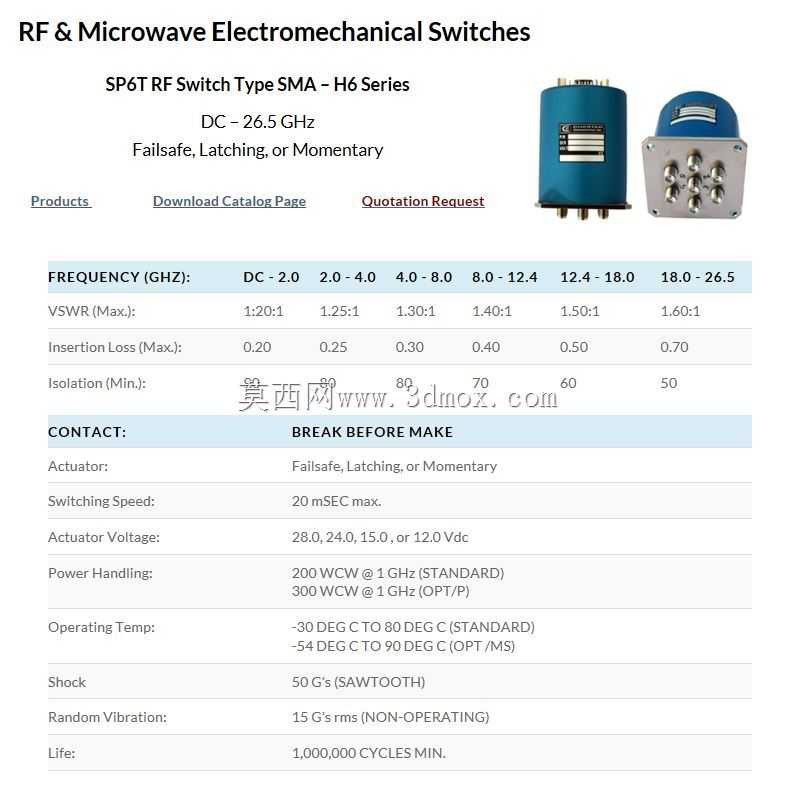

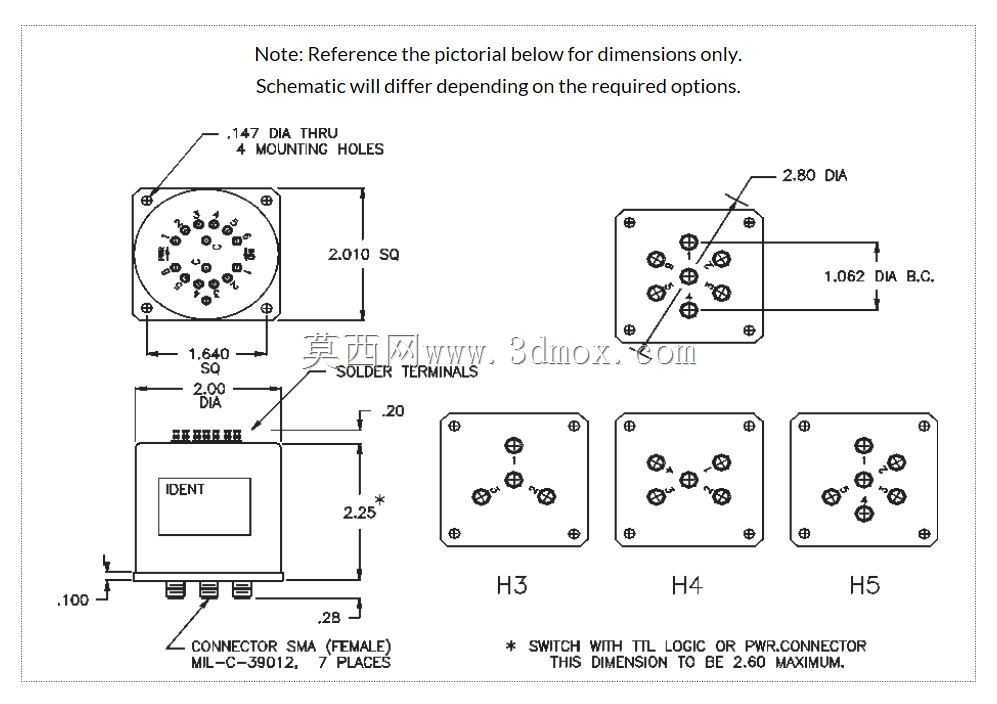

在微波测试、卫星通信地面站、相控阵雷达校准链路这类需要高频信号通路切换的场景里，机电式射频开关的通路一致性、隔离度表现直接决定整套测试或通信系统的信号质量，这款覆盖2至26.5GHz频段的SP6T开关，正是针对K波段高频信号传输场景设计的通路切换部件。从结构设计逻辑来看，产品采用圆柱形电磁驱动腔体搭配方形安装法兰的布局，驱动腔体内部容纳电磁执行机构、触点切换组件，整体做密封屏蔽处理，避免高频工作状态下外界电磁信号串入通路造成干扰，同时也能隔绝内部电磁能量向外辐射，满足高频器件的电磁兼容要求。方形法兰上预留四个对称安装孔，安装时可直接通过螺丝固定在设备面板或射频链路安装基板上，安装孔位的公差设计适配常规通信设备面板的通用安装间距，不需要额外定制转接支架就能完成装配，法兰端面的平面度控制在高频器件要求的公差范围内，安装后能保证接口与对接线缆的同轴度，减少因安装错位带来的插入损耗波动。六个SMA型同轴接口呈规则阵列排布在法兰端面，接口间距经过精确计算，既保证常规尺寸的同轴连接器插拔时有足够操作空间，不会出现相邻接口干涉的问题，也尽可能压缩了法兰整体尺寸，适配紧凑型射频前端设备的内部安装空间。功能特性上，这款开关支持多档执行器电压适配，可匹配不同设备内部的供电体系，不需要额外增设电压转换模块就能直接集成进现有系统；插入损耗控制在0.2至0.6dB区间，在26.5GHz的高频段下依然能保持较低的信号衰减，减少高频信号传输过程中的能量损失；端口间隔离度可达50至90dB，通路切换后关断端口的信号泄露量极低，避免不同通路间的信号串扰影响测试精度或通信质量。在三维建模过程中，需要重点关注同轴接口的内导体、外导体同轴度公差，驱动腔体与法兰的装配定位基准，安装孔的位置度公差，这些尺寸细节直接决定产品加工完成后的高频性能表现；同时建模时要预留内部电磁组件的装配空间，避免结构件与内部电路、驱动部件出现干涉，还要考虑产品工作时的散热空间，圆柱形腔体的外壁可作为散热面，安装时与周边结构件保留适当间隙保证空气流通。实际选型应用时，这类开关多用于多通道信号测试系统的通路切换，可将单台测试仪器的信号通路切换至多个被测件，减少测试过程中手动插拔线缆的操作，提升测试效率同时降低连接器磨损；也可用于通信系统的信号冗余备份通路切换，当主通路出现故障时快速切换至备用通路，保证通信链路的连续性。
