紧凑型双频陷波圆形超宽带单极PCB天线结构

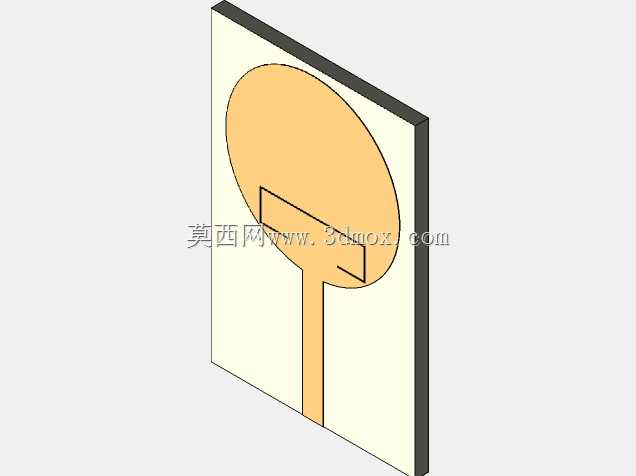

　　在短距离高速无线通信系统搭建场景中，这类PCB单极天线的选型与结构设计直接决定终端设备的信号收发稳定性，尤其在室内定位、高速数据传输、物联网终端节点这类对信号带宽、抗干扰能力有明确要求的应用场景里，双频陷波的结构设计能够有效规避特定频段的信号干扰，避免同频段其他通信设备的信号串扰影响通信质量。从实际使用需求出发，这款天线采用单极PCB结构设计，辐射主体为类圆形贴片，通过在贴片上开设特定尺寸的矩形槽结构实现3.5GHz与5.5GHz两个频段的陷波特性，在覆盖超宽带通信频段的同时，能够滤除该两个频段的外界干扰信号，无需额外增加滤波电路即可满足复杂电磁环境下的通信需求，大幅简化终端设备的射频前端电路设计，

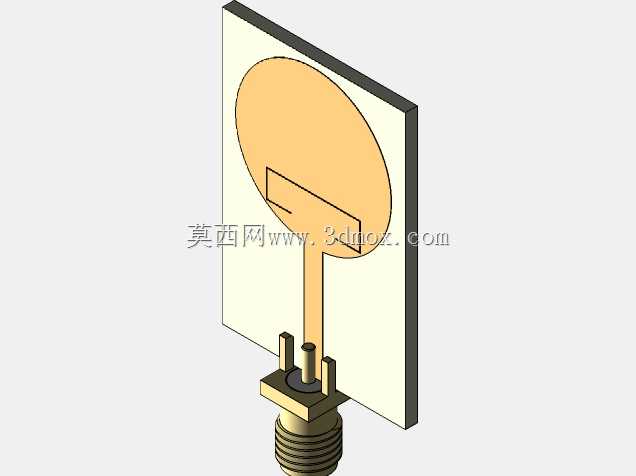

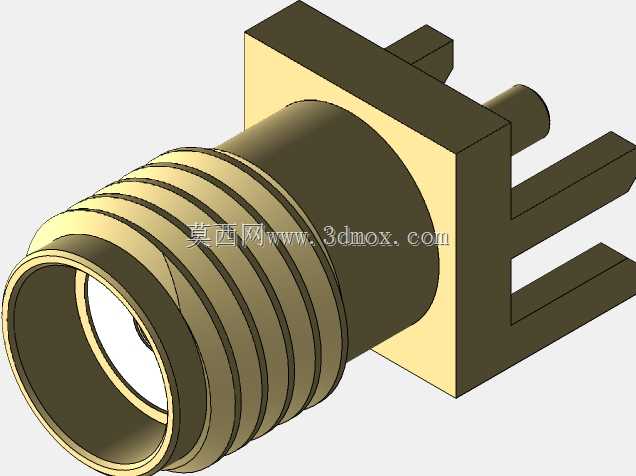

　　降低整机物料成本与电路排布空间占用。从结构设计逻辑来看，天线采用FR4环氧玻璃布基板作为载体，基板厚度控制在常规PCB加工公差范围内，辐射贴片印制在基板正面，微带馈线直接与贴片底部连接，馈线末端匹配标准SMA同轴接头，接头通过焊接方式与PCB基板固定，同轴接头的外导体与PCB背面的接地层连通，保证馈电的阻抗匹配特性，整体结构无需额外的金属支撑件，仅靠PCB基板自身强度即可满足安装使用要求。安装边界方面，这款天线的整体结构紧凑，PCB基板的长宽尺寸适配小型化终端设备的内部安装空间，同轴接头采用标准外螺纹内孔结构，可直接与设备外壳上预留的SMA接头安装位匹配，安装时仅需将接头从设备内部穿出外壳，通过螺母锁紧即可完成固定，

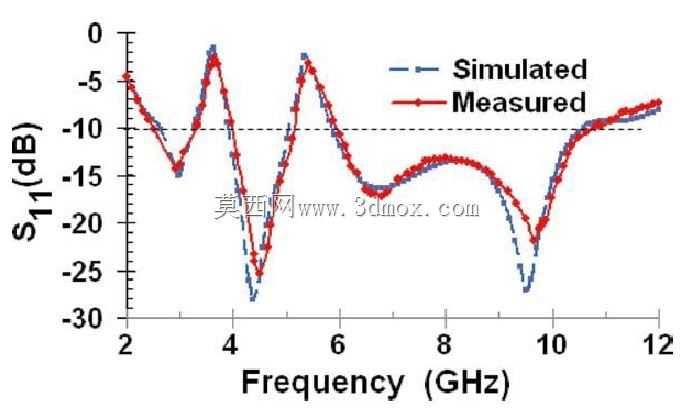

　　无需额外设计定制安装支架，能够适配手持终端、嵌入式通信模块、室内定位基站等多种设备的内部安装空间要求。在实际性能匹配上，圆形辐射贴片的轮廓经过尺寸优化，能够保证超宽带范围内的辐射方向图稳定性，相比矩形贴片天线，圆形贴片的边缘电流分布更均匀，带内驻波比波动更小，能够在更宽的频段范围内保持稳定的信号增益；开设的陷波槽位置与尺寸经过迭代验证，槽体长度对应陷波频段的四分之一波长，能够在目标陷波频段形成电流零点，阻断该频段的信号辐射与接收，同时不会对其他工作频段的电流分布造成明显影响，保证工作频段内的辐射效率。从加工实现角度，整个天线结构完全采用标准PCB加工工艺制作，贴片、馈线、接地层的图形通过常规光刻蚀刻工艺即可完成，SMA接头采用标准回流焊或手工焊工艺即可与PCB可靠连接，加工精度要求与普通消费电子PCB一致，无需特殊加工工序，适合批量生产应用，能够大幅降低通信终端的天线采购成本，同时保证不同批次产品的性能一致性。
