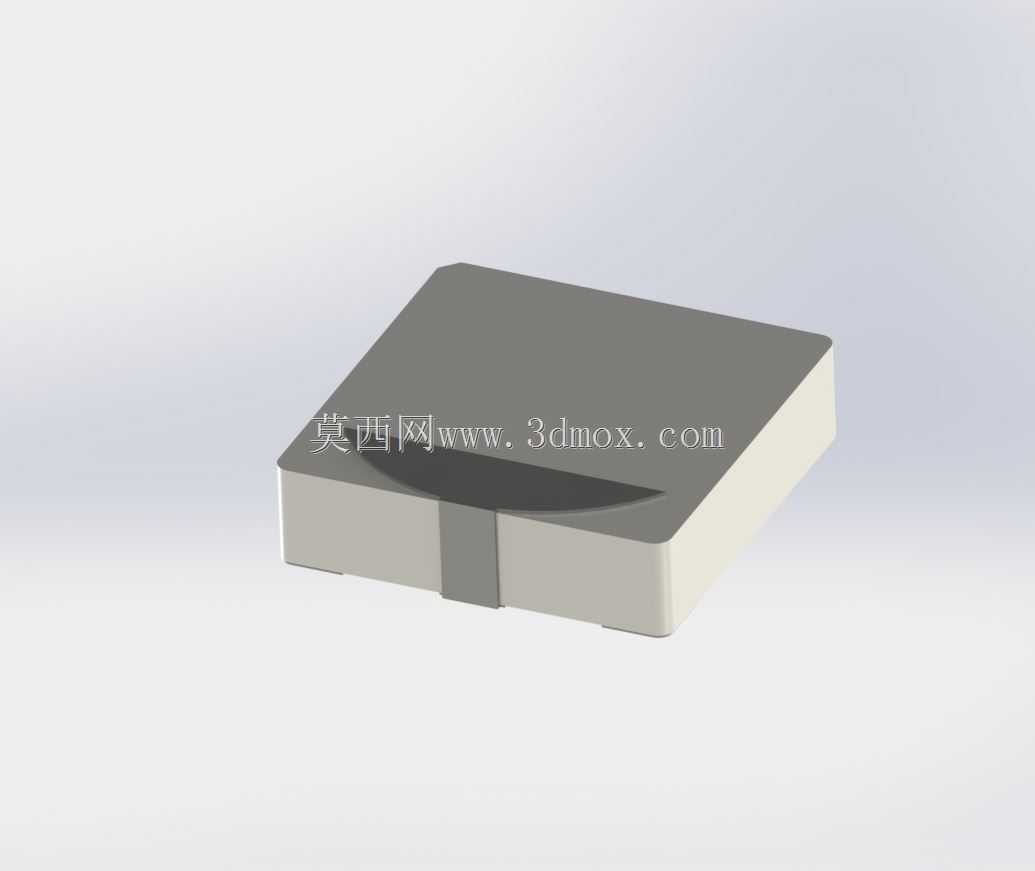

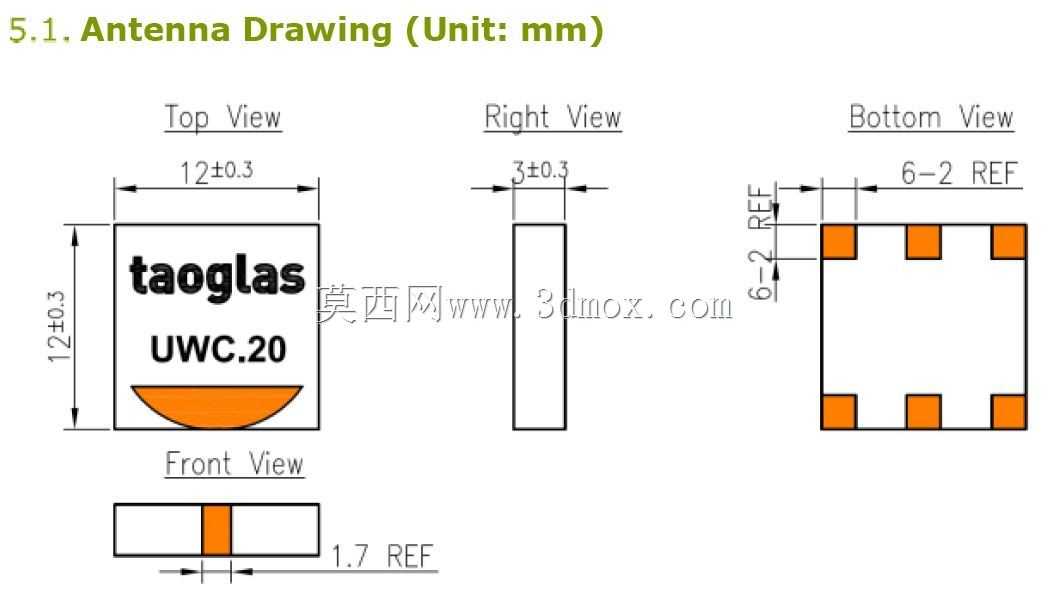

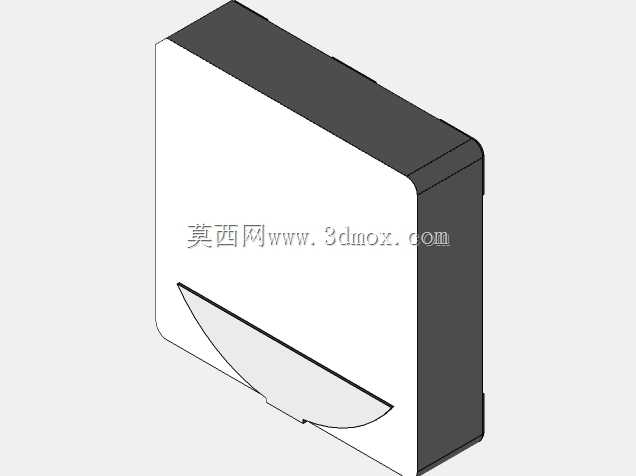

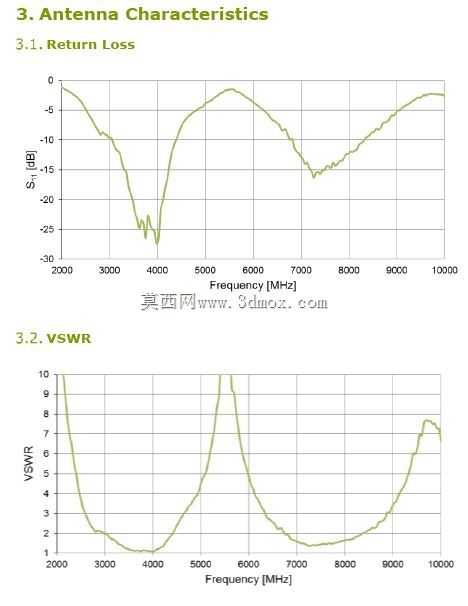

在做室内定位基站、高精度测距终端的射频结构适配时,这类超宽带芯片天线是经常会接触到的核心射频部件,很多刚接触射频结构设计的工程师容易忽略这类表贴天线的周边净空要求,最后打样回来才发现驻波比超标、增益达不到设计值,反复改板拖慢项目进度。这款天线采用表贴封装设计,整体为方正的薄型方块结构,底部为焊接固定面,可直接通过SMT工艺贴装在PCB板的对应焊盘位置,不需要额外的结构固定件,能大幅减少终端设备的内部装配工序。从射频性能来看,它覆盖3.1-10GHz的超宽工作频段,其中3.1-5GHz频段增益可达6dbi,6.2-8GHz频段增益为3.5dbi,8-9GHz频段增益为2.5dbi,采用线性极化方式,既可以满足短距离高速无线数据传输的信号收发需求,也能适配UWB定位场景下的纳秒级窄脉冲信号发射接收,在工业资产定位标签、汽车数字钥匙、室内高精度导航终端、穿墙雷达探测设备里都有广泛应用。做结构建模的时候要特别注意,天线本体上方及周边3mm范围内不能布置金属结构件、电池、屏蔽罩这类会遮挡电磁波的部件,安装面的PCB铺铜需要按照规格要求留出对应净空区,焊盘尺寸要和天线底部的焊接引脚严格匹配,避免出现焊接偏移导致的阻抗不连续问题。不同于外置的棒状天线、FPC天线,这类陶瓷基芯片天线的结构强度更高,抗振动冲击性能更好,在工业级手持终端、车载感知设备这类对可靠性要求高的场景里适配性更强,建模时除了还原本体的外形尺寸,还要把底部的焊接引脚高度、本体的倒角细节做准确,方便后续做PCB布局干涉检查、整机装配公差校核,避免结构设计时出现天线与外壳、周边元器件的空间干涉。另外在做整机结构堆叠时,要注意天线的馈电点位置要和射频前端的输出端口尽量靠近,减少馈线长度带来的信号损耗,不要在天线的辐射方向上布置金属装饰件、导电泡棉这类会改变天线辐射方向图的结构,保证信号辐射效率符合设计预期。
- 全部评论(0)
- 模板大小: 541.94 KB
- 售价:5金币
- 下载次数: 37
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通讯工具类
