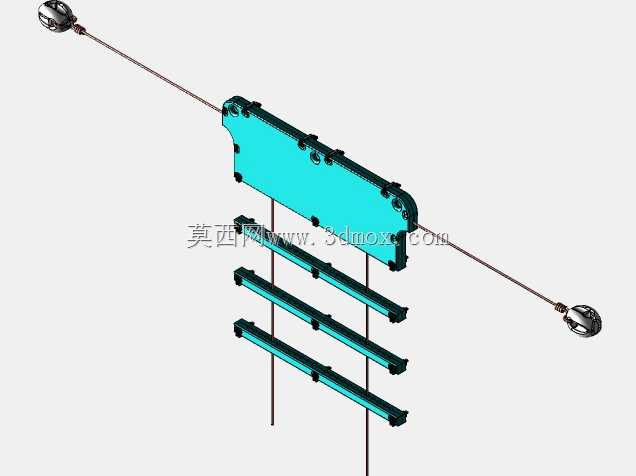

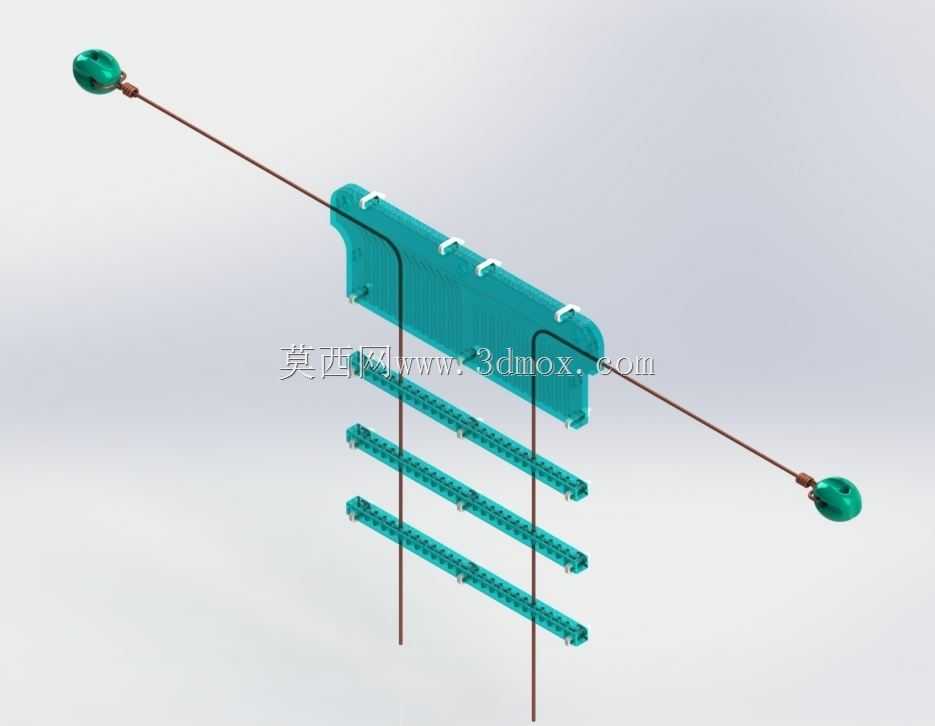

该天线结构主要面向业余无线电通讯、射频测试实验场景使用,核心作用是通过阶梯式可调馈电结构改变线间间隙,实现不同馈线输入阻抗的匹配调整,适配不同实验场景下的驻波调节需求,解决常规偶极子天线阻抗匹配范围窄、调试灵活性不足的问题。结构整体采用半波长偶极子辐射主体搭配三段平行阶梯馈电导轨的布局,辐射振子两端采用绝缘端帽固定,避免尖锐导体的尖端放电效应,同时减少振子末端的边缘场干扰。馈电部分的阶梯导轨采用等距平行排布,每段导轨预留非金属扎带安装孔位,可通过非金属绳索完成天线整体的架设固定,避免金属固定件引入额外的寄生电容与电感,破坏天线原有的阻抗特性。设计过程中重点考量了线规适配性,可兼容从1.25毫米到3.

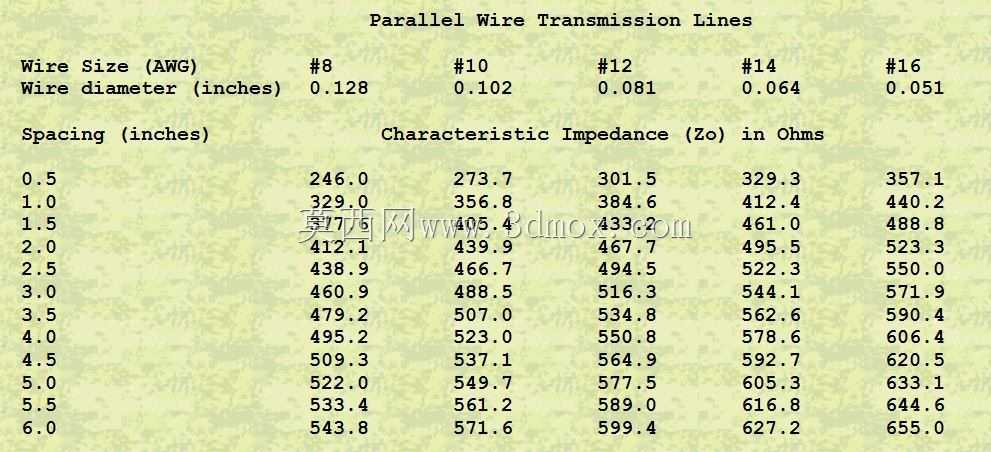

25毫米直径的不同导线作为辐射振子,导线直径变化会直接影响线间电容与导体电阻,较粗导线的电阻更低但电容更大,会带来谐振频率偏移,因此阶梯馈电的间隙调整采用非线性间距设计,间距变化与阻抗变化的平方关系对应,在导线靠近时实现精细阻抗微调,导线远离时实现粗调,匹配不同线规带来的参数偏移。安装边界上,天线架设时需远离金属构件、电力线缆、排水金属管等导电物体,这类物体靠近会改变天线的近场分布,导致谐振频率偏移、辐射方向图畸变,馈线端需预留调谐器连接空间,同轴电缆外侧的屏蔽层电流需做扼流处理,避免馈线本身成为辐射体的一部分,引发EMC/EMI辐射超标问题。结构上的3D打印制板与金属板顶部的固定孔,专门适配非金属扎带的穿装固定,

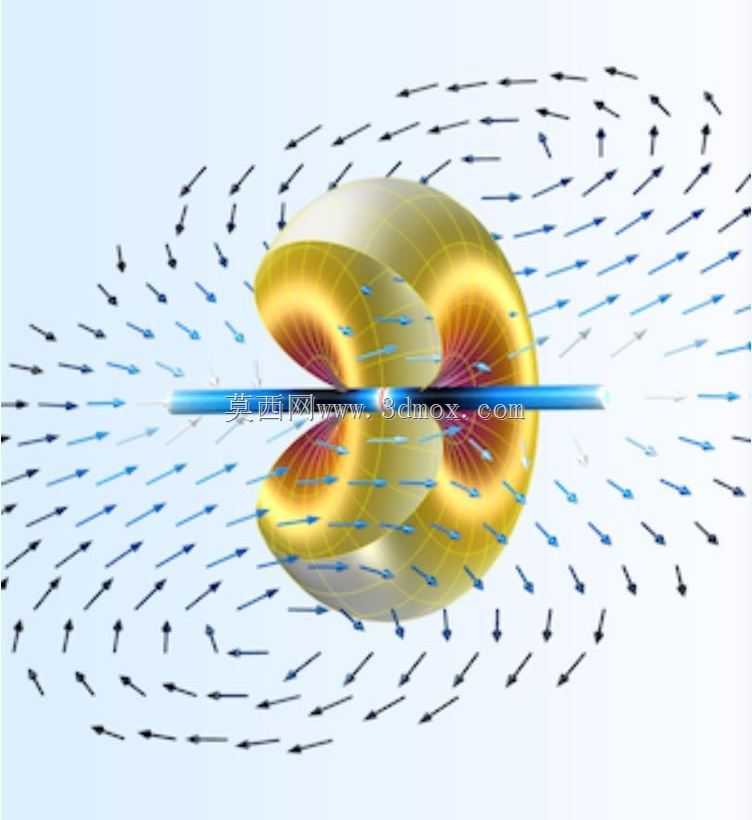

避免金属紧固件靠近馈电区域引入额外损耗,辐射振子的裸露镀银绞线区域可做镀锡处理,降低长期户外使用的氧化损耗,保障导电性能稳定。实际使用中,阻抗调整优先通过阶梯间隙调整实现高Q值匹配,高电阻低电容的匹配状态可获得更宽的可用带宽,降低电流损耗的同时最大化静电场电压,提升接收与发射的信号效率,磁场分布集中在近场辐射模式下,差分传输馈线的布局可有效抵消外侧杂散电流,减少不必要的辐射损失。
