紧凑型双频内置WiFi蓝牙天线结构

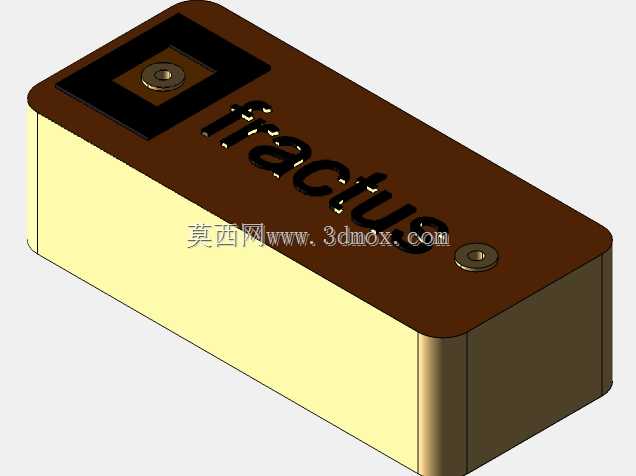

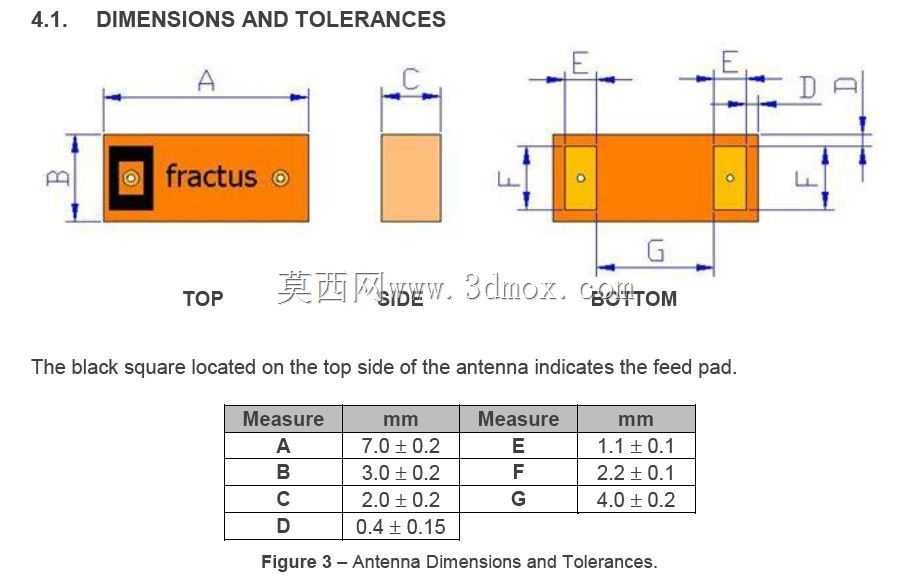

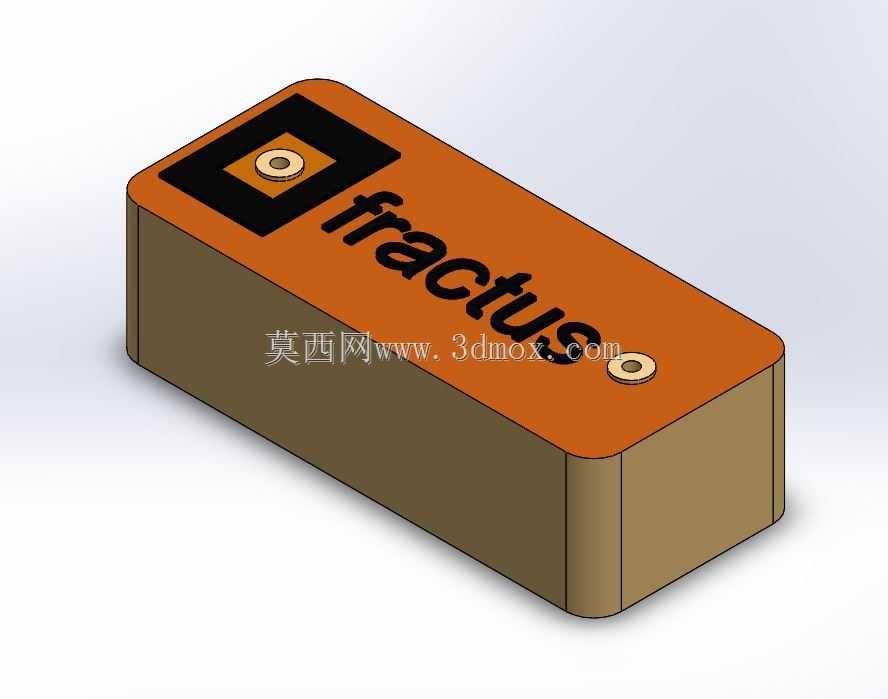

　　做小型无线终端结构设计时，天线选型往往是最容易卡壳的环节，尤其是内部空间被主控板、电池、传感器挤得满满当当的便携设备，常规外置天线不仅破坏整机外观一致性，还容易在运输、使用过程中出现磕碰损坏的问题，这类贴片式内置双频天线刚好能解决这类痛点。这款天线覆盖2.4~2.5GHz与4.9~5.875GHz两个常用频段，刚好匹配日常WiFi连接、蓝牙数据传输、短距离无线电通信的频段需求，不用在设备内部堆叠多根单频天线，能省下不少宝贵的内部排布空间。从结构尺寸来看，整体外形为7mm×3mm×2mm的圆角长方体，边缘做了R角过渡处理，不会在SMT贴片生产时刮伤阻焊层，也能避免尖锐边角在设备受冲击时产生应力集中导致焊点脱落。

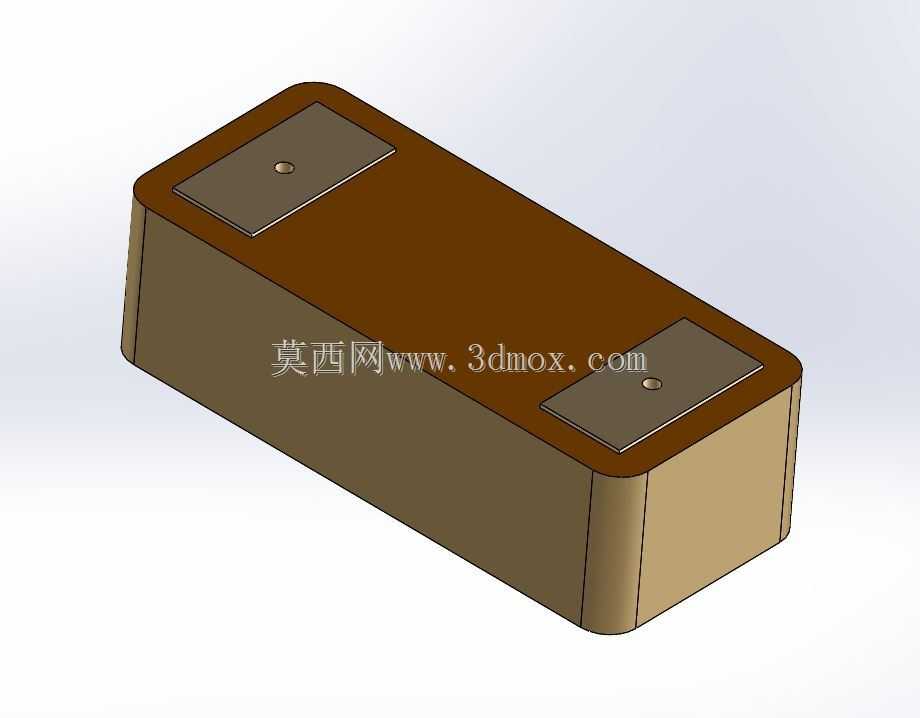

　　顶面预留两个圆形馈电接地点，对应PCB板上的天线馈电焊盘，生产时直接采用标准SMT工艺贴装即可，不需要额外做同轴引线焊接，能大幅降低组装工序的复杂度，也减少了人工焊接带来的一致性偏差问题。设计这类内置天线时，首先要考虑的是安装净空区要求，天线本体正下方的PCB区域不能铺铜、不能走高频信号线，也不能紧贴金属结构件摆放，否则会导致天线谐振频率偏移、辐射效率下降，实际选型排布时，通常会把天线放置在PCB板的边角位置，远离屏蔽罩、电池金属外壳这类金属遮挡物，保证全向辐射的性能满足设备通信距离要求。这类天线的适用场景非常广，小型消费级无人机的飞控数据传输、手持蓝牙设备的短距离通信、智能家居终端的WiFi联网、

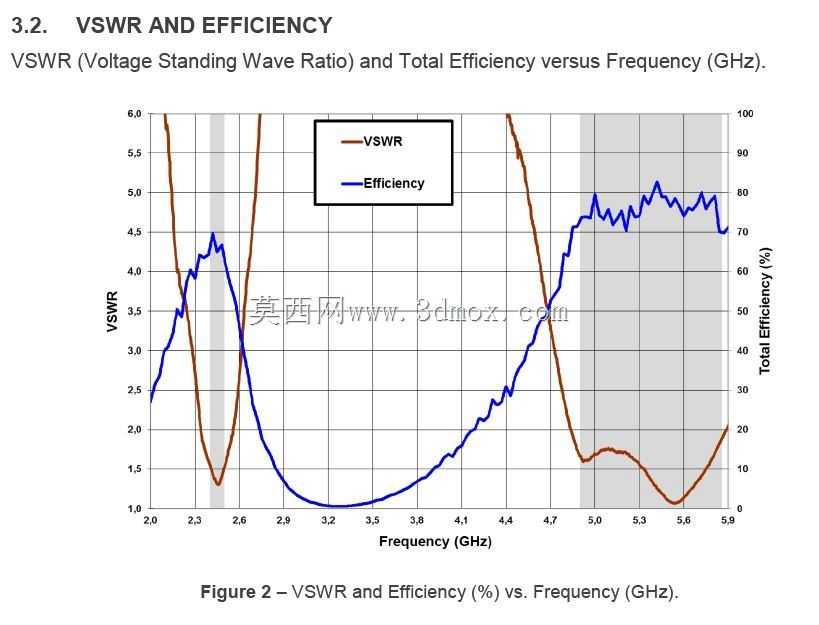

　　小型工业无线传感器的数据上传都能使用，相比传统的陶瓷天线，它的带宽更宽，双频段的驻波比表现更均衡，不需要在匹配电路上做过多调试就能达到不错的辐射效率，对于需要快速落地的项目来说，能省下不少射频调试的时间成本。从结构强度来看，整体采用耐高温的工程塑料封装，能过回流焊的高温工况，不会在SMT生产过程中出现外壳变形、内部辐射体移位的问题，顶面的品牌标识采用激光镭雕工艺，不会因为长期使用出现标识磨损脱落的问题，两个馈电点采用沉金工艺处理，焊接可靠性更高，在高低温交变、振动冲击的使用环境下，也能保持稳定的电气连接性能。做整机结构堆叠时，要注意天线与周边金属件的距离至少保留1mm以上的净空，若设备外壳为塑料材质，天线与外壳内壁的距离控制在0.5mm以内即可，不需要额外预留过大的间隙，能进一步压缩整机的厚度尺寸，满足便携设备轻薄化的设计需求。
