2.4GHz平面倒F型PIFA通讯天线结构

项目分类:3D模型 发布时间:2021-09-22 ID:281983
  • 2.4GHz平面倒F型PIFA通讯天线结构
  • 2.4GHz平面倒F型PIFA通讯天线结构
  • 2.4GHz平面倒F型PIFA通讯天线结构
  • 2.4GHz平面倒F型PIFA通讯天线结构

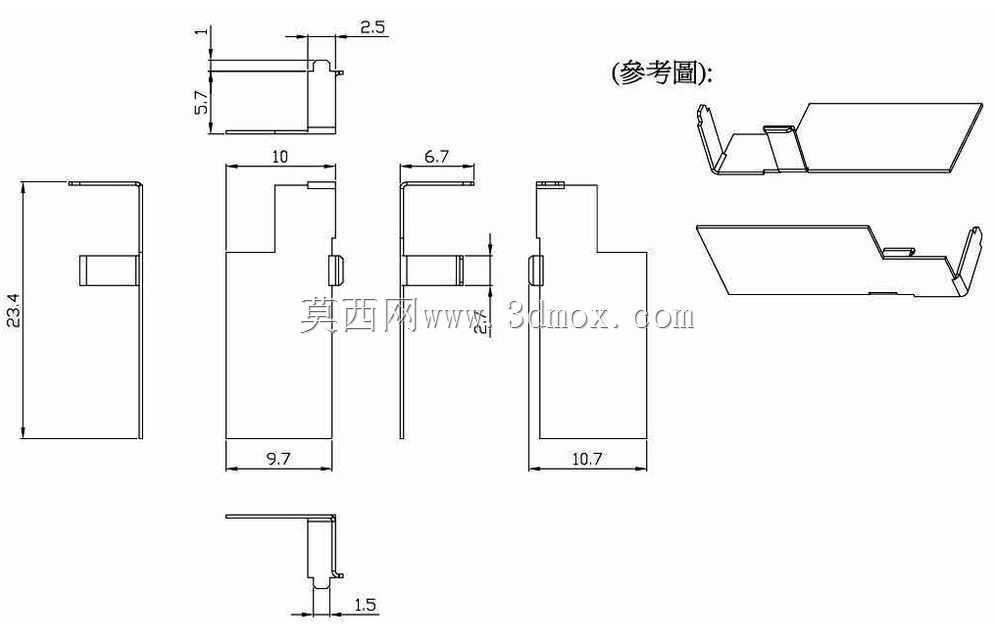

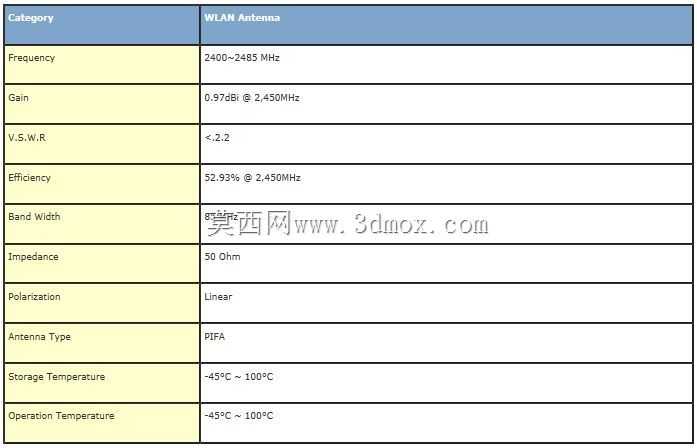

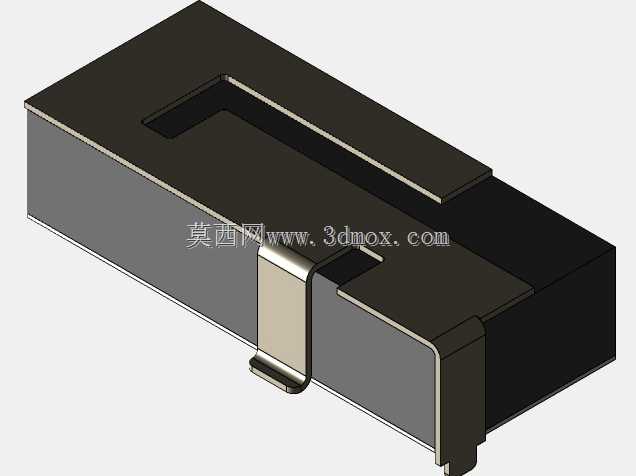

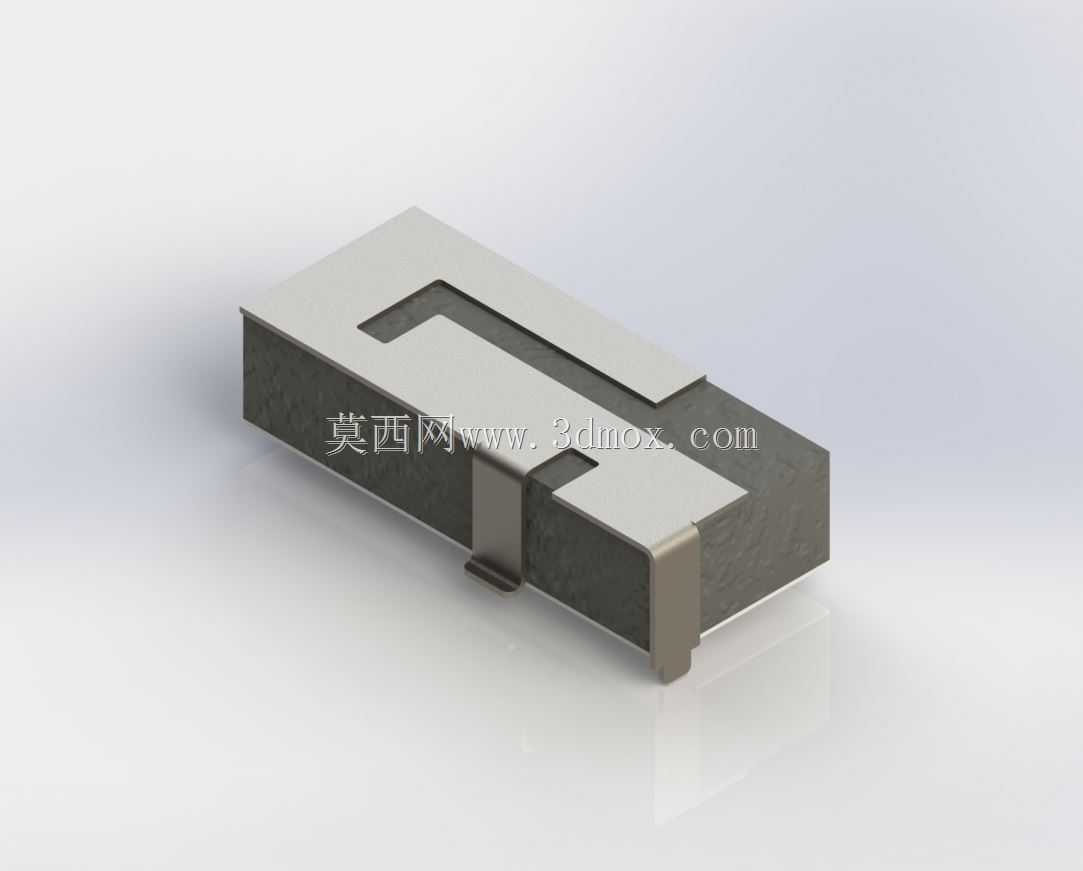

在短距离无线通讯设备的结构设计中,天线的选型与布局直接决定了整机的射频性能表现,2.4GHz频段作为全球通用的ISM频段,广泛覆盖蓝牙、WiFi、Zigbee等主流无线协议,对应的内置天线方案中,PIFA平面倒F天线是消费电子、物联网终端里应用占比极高的一类结构。这类天线的核心优势在于剖面高度低,不需要额外占用设备外壳外侧的净空区域,能够直接贴合在设备主板的边缘区域安装,对于内部空间极度紧凑的可穿戴设备、小型传感终端、智能家居模组来说,这种低剖面的特性可以大幅降低结构堆叠的难度,避免天线与主板上的金属屏蔽罩、电池、接口等部件产生不必要的耦合干扰。从结构设计逻辑来看,这款PIFA天线采用了介质基材加载的设计思路,下层为低损耗的陶瓷复合介质块,上层辐射贴片通过弯折的倒F型枝节实现谐振长度的压缩,不需要像传统单极子天线那样预留四分之一波长的直线辐射臂长度,通过贴片上的开槽结构调整电流路径,在2.45GHz的中心频点下实现稳定的谐振,驻波比控制在2.2以下,能够满足短距离无线传输的信号匹配要求,增益达到0.97dBi,完全覆盖普通室内环境下10米级的无线通讯覆盖需求。安装层面,这款天线采用贴片式表贴封装,底部预留两个金属焊盘,分别对应信号馈点与接地引脚,生产过程中可以直接通过SMT回流焊工艺焊接在PCB主板的预留焊盘位置,不需要额外的射频连接线束,既减少了组装工序的复杂度,也避免了连接线带来的射频信号损耗。天线的整体外形为规整的长方体结构,边缘做了微小的倒角处理,不会在SMT贴装过程中出现卡料、吸嘴吸附不稳的问题,安装边界上只需要在天线对应的主板区域预留对应的焊盘位置,同时在天线辐射方向的外壳区域避免使用全金属材质覆盖,保留塑料或者其他非金属材质的透波窗口,就能够保证天线的辐射效率不会出现明显衰减。在实际的设备选型过程中,这类PIFA天线常被用于蓝牙音频设备、无线键鼠、智能家居遥控模组、工业无线传感节点等产品中,相比板载印制天线,这种独立封装的天线不需要在PCB上预留专门的天线净空区,能够降低主板布线的难度,同时批次一致性更好,不会因为PCB板材的介电常数波动导致天线谐振频点出现偏移,对于批量生产的消费类电子产品来说,能够大幅降低射频调试的工作量,提升整机生产的良率。结构建模过程中,需要重点关注辐射贴片与接地引脚的相对位置,介质块的介电常数参数需要与实际物料保持一致,才能保证仿真得到的辐射方向图、驻波比参数与实际测试结果匹配,同时要预留焊盘的焊接公差,避免结构设计时焊盘与天线引脚出现位置偏差导致焊接不良。
