陶格拉斯矩形13.56MHz近场通信天线结构

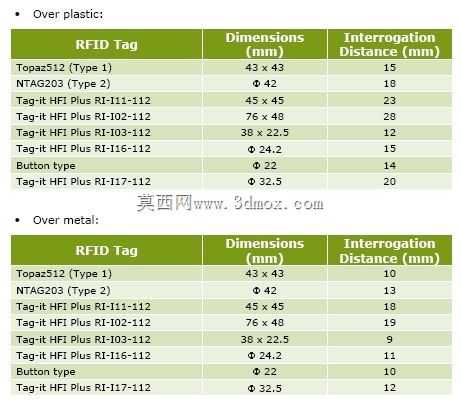

　　在非接触支付、门禁识别、短距射频交互场景中，近场通信天线的性能直接决定了终端设备的识别稳定性，这款陶格拉斯矩形13.56MHz频段的NFC天线，正是针对EMV支付标准的适配需求完成的结构设计。从实际应用边界来看，这款天线的读取覆盖范围最小为9mm，最大可达到28mm，这个区间的设定刚好匹配银行卡、支付类终端的常规交互距离，既避免了读取距离过近导致的卡片贴合识别失败问题，也不会因为读取范围过大出现邻卡误读的情况，完全适配Europay、MasterCard、Visa等主流支付体系的非接触交互要求，同时符合ISO/IEC14443非接触式支付的标准规范。

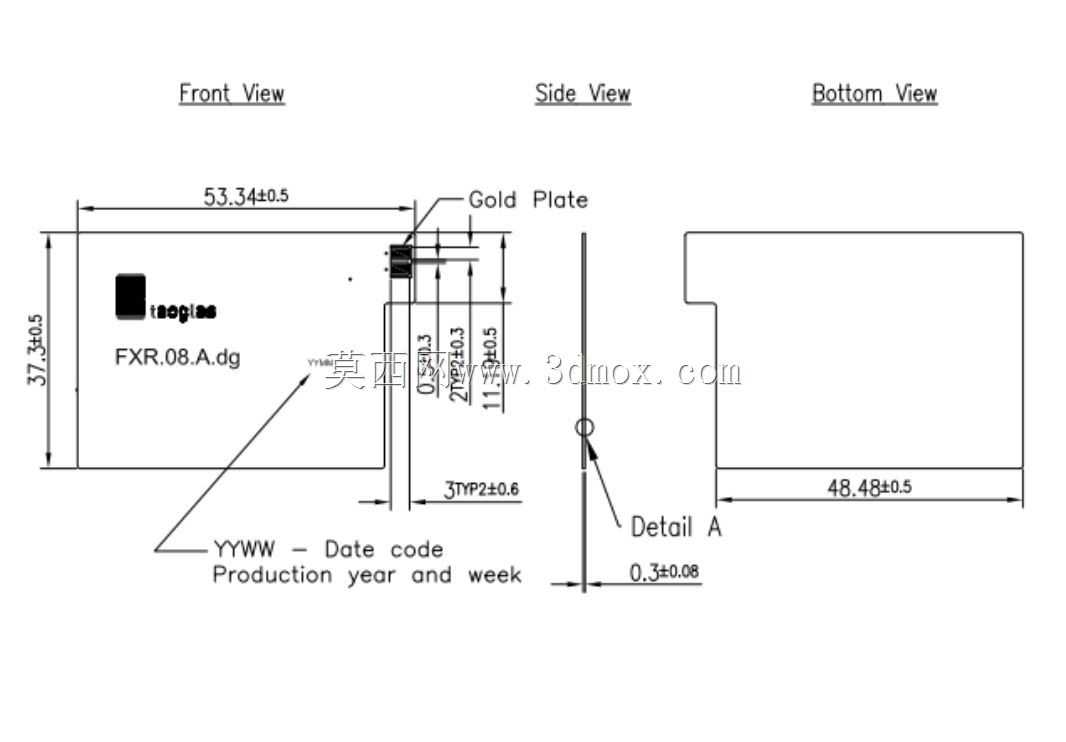

　　从结构设计思路上，这款天线采用薄型矩形片式构型，整体外形趋近标准卡片尺寸，没有额外的凸起结构，在终端集成时可以直接贴合在设备壳体内侧，不需要预留额外的安装避让空间，对于手持POS机、门禁读卡器、嵌入式支付模块这类内部空间紧凑的设备来说，这种薄型片式结构能够大幅降低结构堆叠的难度，设计人员不需要为天线单独规划异形安装仓，只需要在壳体内部预留平整的贴合面即可完成装配。天线基材采用陶格拉斯材质，这种材质的介电常数稳定，在13.56MHz的工作频段下射频损耗极低，能够保证天线谐振点的稳定性，不会因为终端内部的其他金属部件干扰出现频偏过大的问题。

　　在实际选型适配过程中，结构设计人员需要注意，这款天线的安装面要尽量远离设备内部的金属屏蔽罩、大电流走线，避免金属涡流效应对天线磁场产生衰减，安装时可以在天线与金属结构之间预留1-2mm的空气间隙或者增加铁氧体隔磁层，进一步优化读取性能。天线的馈电点设置在矩形短边的一侧，走线布局采用均匀环绕的矩形线圈形式，线圈间距经过匹配优化，能够保证天线表面的磁场分布均匀，不会出现局部识别盲区，当卡片进入天线的有效读取范围内时，不管是卡片正中心还是边缘位置对准天线，都能完成稳定的信号交互，不会出现识别位置偏移导致的交互失败问题。

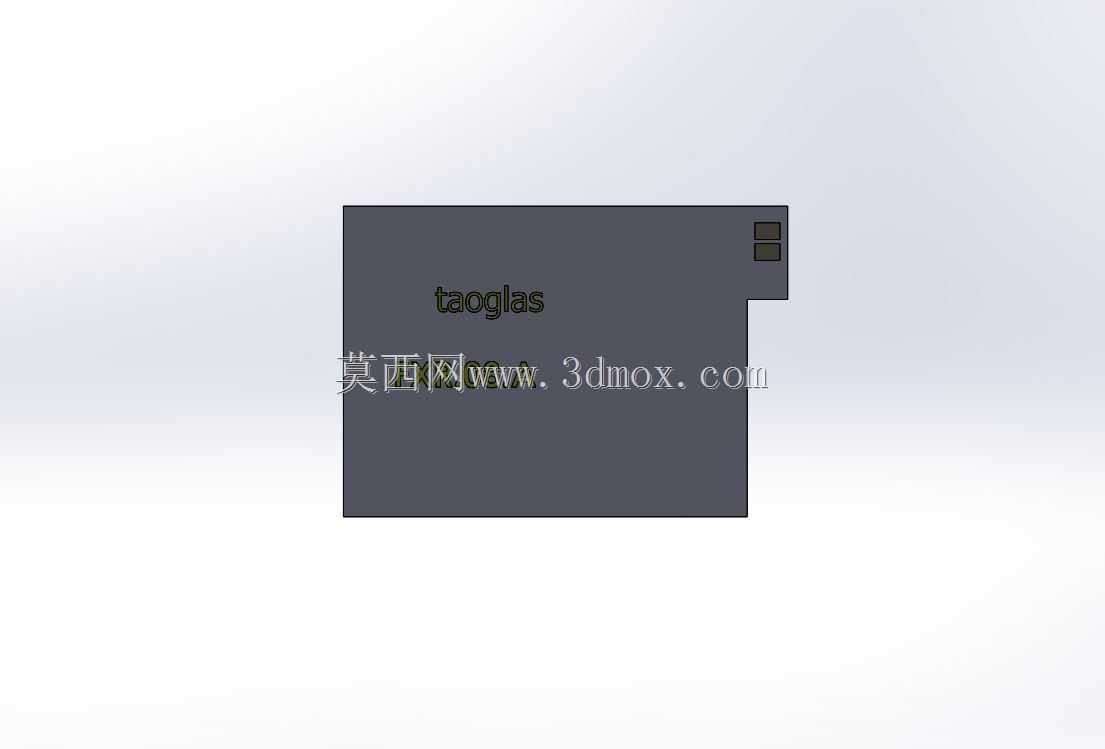

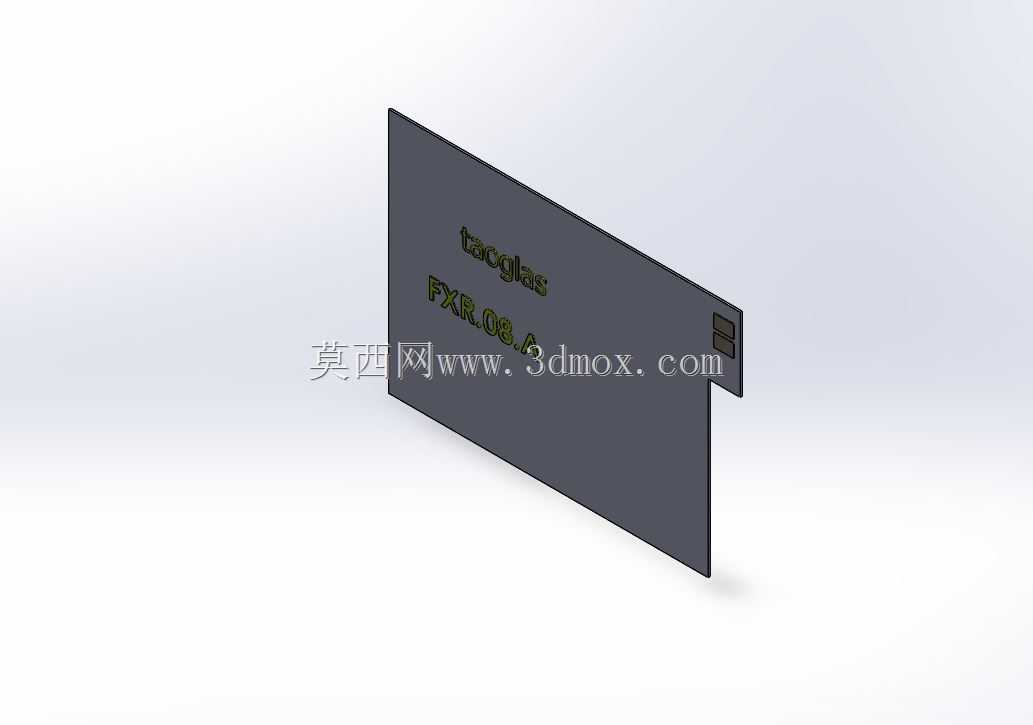

　　这款天线的结构设计没有多余的冗余结构，整体厚度控制在极薄的范围内，除了支付终端场景外，也可以集成到智能门锁、身份识别读卡器、NFC标签读写设备中，适配各类需要13.56MHz频段近场射频交互的终端产品，在进行三维结构适配时，设计人员可以直接将该模型导入装配体，匹配安装位的固定结构，不需要额外对天线外形进行二次修改，能够缩短射频终端的结构开发周期。
