陶格拉斯GLA.01陶瓷环形卫星定位天线

在车载定位终端、手持测绘设备、户外导航装置这类需要稳定接收卫星定位信号的终端产品结构设计中，内置定位天线的选型与安装适配，往往是决定整机信号接收性能的核心环节之一。这款陶瓷环形定位天线，针对GPS与GALILEO双卫星系统的1575.42MHz工作频段做了匹配设计，2.5dBi的增益指标能够满足多数民用定位场景的信号接收需求，驻波比控制在2以内，可有效降低信号反射带来的传输损耗，保障信号链路的稳定性。

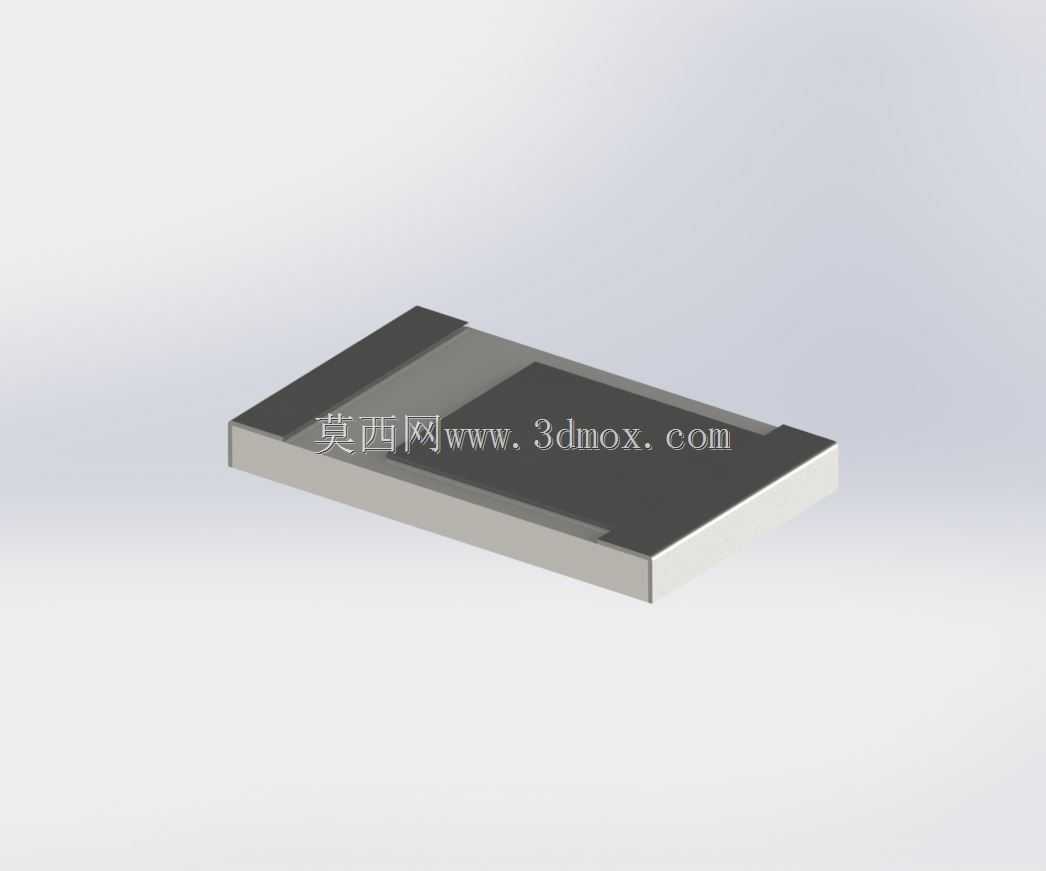

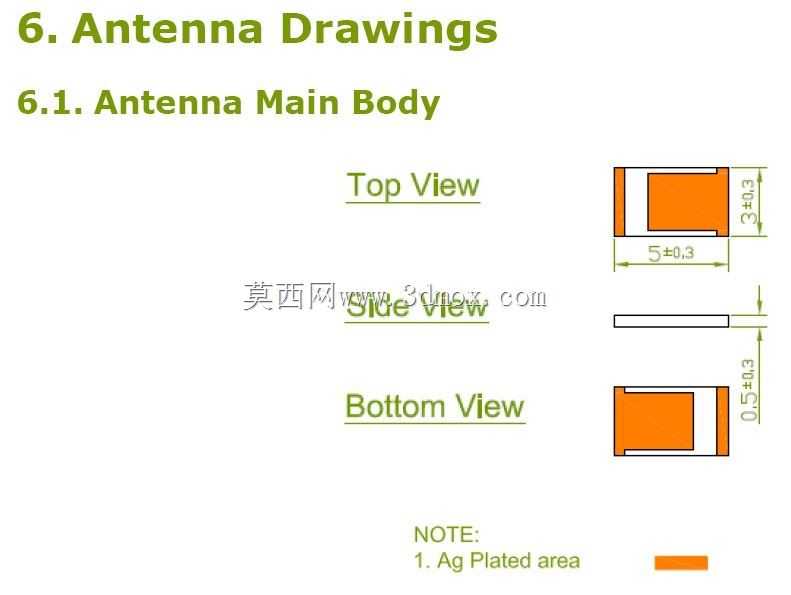

从结构设计维度来看，这款天线采用5mm×3mm×0.5mm的超薄贴片式外形，整体为规整的矩形薄片结构，没有突出的外接引脚或异形结构，在PCB板上的安装边界十分清晰，不需要为天线预留额外的避让空间，非常适合内部空间紧凑的小型化终端设备使用。陶瓷基材的选用，一方面让天线具备稳定的介电常数，能够在不同温湿度环境下保持相对一致的谐振频率，减少环境因素对信号接收性能的干扰；另一方面陶瓷材质的刚性较好，在SMT贴片焊接过程中不易发生形变，能够适配常规的表面贴装生产工艺，降低生产组装环节的不良率。

在实际的设备集成过程中，这类贴片陶瓷天线通常布置在PCB板的边缘区域，远离金属屏蔽罩、电池、大电流走线等容易产生电磁干扰或信号遮挡的结构件，安装时仅需在PCB对应位置预留匹配的焊盘，即可通过回流焊完成固定，不需要额外的固定支架或连接线缆，能够有效简化整机的装配流程。不同于外置棒状天线需要在设备外壳上预留开孔，这类内置贴片天线可以完全集成在设备外壳内部，既能够提升整机外观的整体性，也能避免外置天线受到磕碰、拉扯造成的损坏，提升设备在户外复杂使用场景下的可靠性。

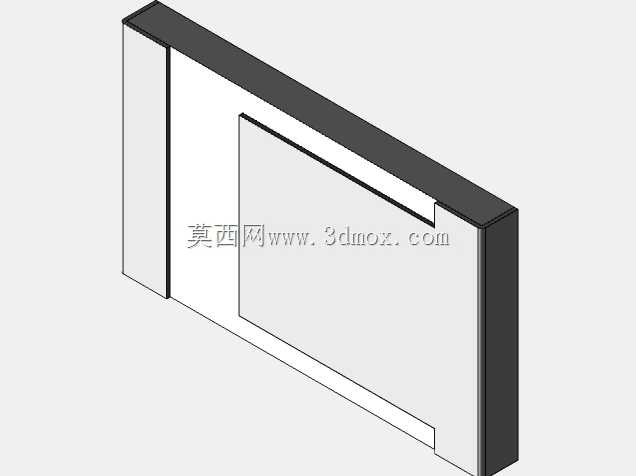

在建模还原这款天线的过程中，需要重点关注其厚度方向的尺寸公差，因为0.5mm的超薄厚度如果建模偏差过大，很容易在后续整机装配时出现与外壳内壁干涉的问题；同时天线表面的金属辐射区域边界需要准确还原，避免在结构仿真时出现信号辐射方向判断的偏差，为后续的整机EMC调试、天线性能匹配提供准确的三维模型支撑。
