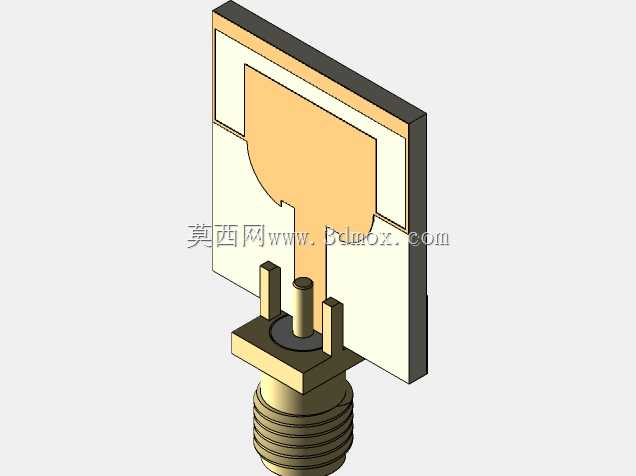

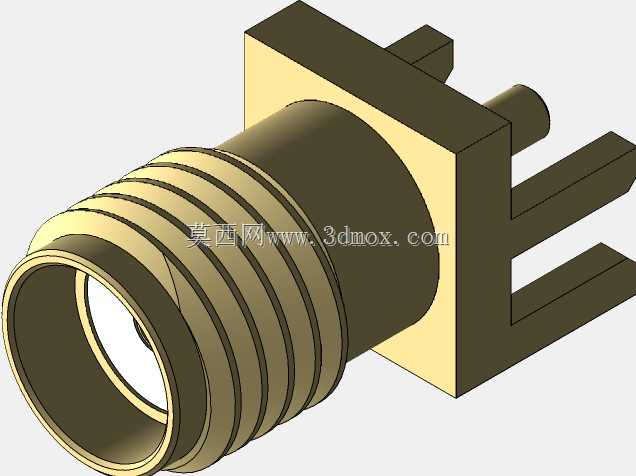

紧凑型双频陷波超宽带单极PCB天线结构

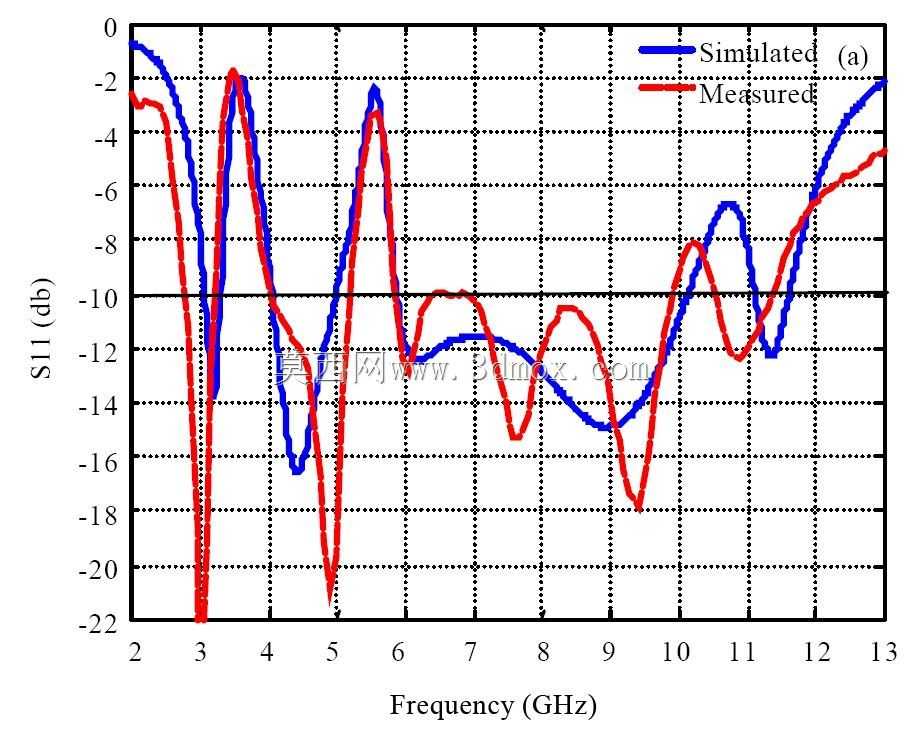

这款PCB天线主要面向短距离高速无线通信场景部署，可适配室内定位、高速无线数据传输、短距物联感知等领域的终端设备集成需求，能够在超宽带工作频段内实现稳定的信号收发，同时通过双频陷波设计规避特定窄带通信系统的信号干扰，无需额外增加滤波电路即可降低同频段信号串扰影响，大幅简化终端射频前端的电路设计复杂度。从结构设计来看，天线采用单极辐射形式，辐射贴片印制在标准FR-4环氧玻纤基板上，基板厚度适配常规SMT贴片加工工艺要求，可直接通过回流焊工艺完成与终端主板的贴片装配，底部预留的同轴连接器安装位采用标准SMA接口结构，能够直接匹配常规射频同轴馈线，无需额外定制转接结构，安装时仅需在终端壳体预留对应尺寸的连接器过孔与基板固定位即可完成装配，整体安装边界紧凑，不会占用终端设备过多的内部布局空间。辐射贴片的轮廓采用渐变切角结合侧边开槽的形式设计，通过调整贴片边缘的曲率与开槽尺寸，实现超宽频段内的阻抗匹配，保证工作频段内驻波比稳定在合理区间，减少信号反射带来的传输损耗；双频陷波的功能通过辐射贴片上的特定开槽结构实现，开槽的长度与宽度对应需要滤除的干扰频段波长，能够在目标干扰频段形成谐振抑制，避免其他通信系统的信号进入射频链路影响接收灵敏度。天线的馈电结构采用微带线直连同轴内芯的形式，接地端与基板底部的接地覆铜层连通，保证馈电过程的信号连续性，同轴连接器的金属外壳与接地层充分焊接，既提升结构固定强度，也能减少馈电点的信号泄漏。实际选型集成时，需要注意天线周边避免布置大面积金属构件，预留足够的净空区域，防止金属遮挡影响辐射方向图与增益表现，同时在PCB布局时尽量让天线区域远离高速数字电路走线，减少数字噪声对射频信号的耦合干扰。这款天线的整体结构紧凑，加工难度低，适合批量贴片生产，能够满足各类小型化无线通信终端的天线集成需求，在保证超宽带通信性能的同时，通过结构本身的陷波设计减少外围器件数量，帮助终端设备压缩整体物料成本与布局空间。
