T形地平面超宽带微带PCB天线槽结构

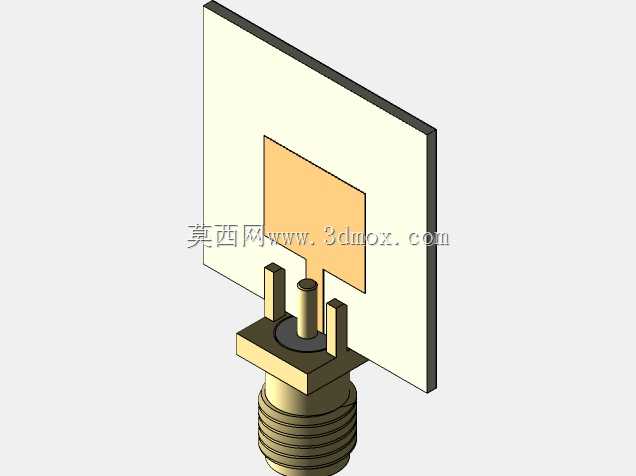

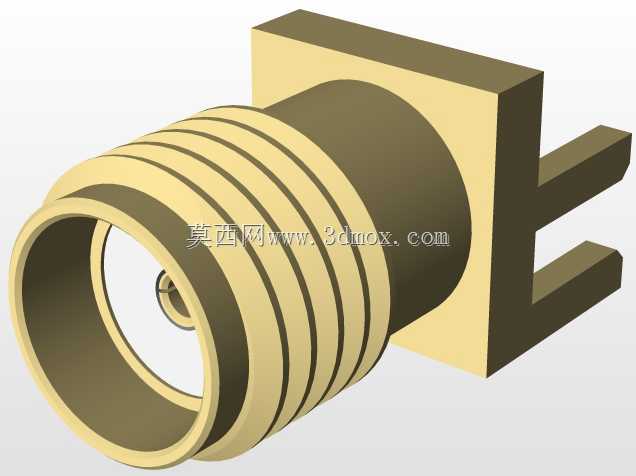

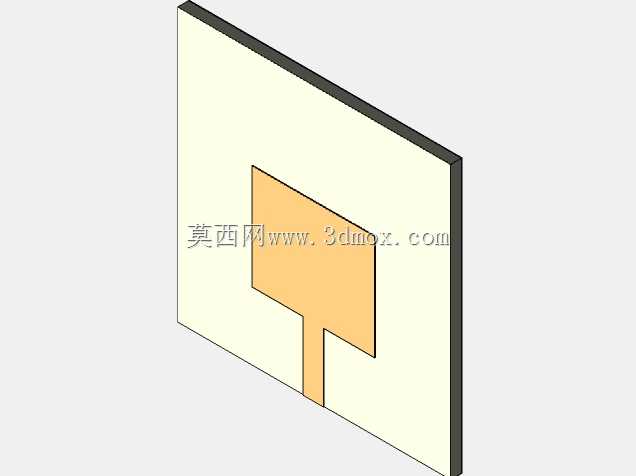

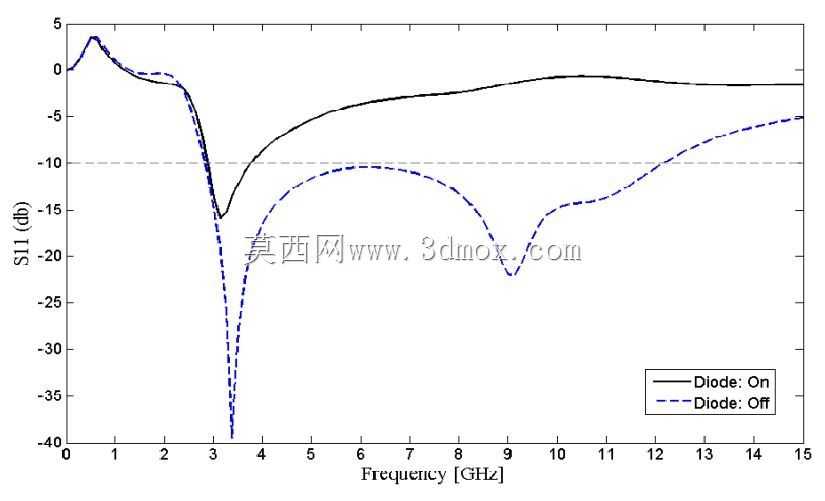

在短距离高速无线通信系统的硬件开发环节，这类带T形地平面的微带PCB天线槽，是UWB、WiMAX等宽带无线接入设备射频前端的核心辐射部件，常被集成在室内定位基站、高速无线数据传输终端、穿墙探测设备的信号收发端，承担宽频带范围内电磁波信号的辐射与接收功能，相比传统窄带微带天线，其能在更宽的工作频段内保持稳定的驻波比与辐射增益，减少多频段设备的天线布设数量，压缩终端硬件的整体体积。从结构设计逻辑来看，该天线槽采用PCB基材作为辐射载体，在介质基板一侧蚀刻T形辐射贴片，基板底部预留同轴馈电接口的安装位，通过同轴接头的内芯直接与辐射贴片馈电点连接，外导体与地平面可靠导通，这种馈电方式能有效降低馈线本身的辐射干扰，保证天线辐射方向图的稳定性。T形地平面的开槽设计是实现超宽带特性的核心，通过调整T形枝节的长度、宽度以及开槽缝隙的尺寸，能够激发多个相邻的谐振模式，让各个谐振频段平滑衔接，最终覆盖3.1GHz到10.6GHz的UWB标准工作频段，同时在缝隙边缘做了微小的切角处理，优化高频段的阻抗匹配特性，避免工作频段内出现增益骤降的问题。安装边界方面，该天线整体为薄型板状结构，介质基板厚度根据选用的FR-4或高频板材不同控制在0.8mm到1.6mm之间，同轴接头采用标准SMA型射频连接器，接头底部的法兰盘与PCB地平面通过焊接固定，安装时需要在设备外壳上预留对应尺寸的开孔，保证SMA接头能够顺利伸出连接射频线缆，同时天线辐射面周围需要预留至少5mm的净空区域，避免金属结构件靠近导致辐射方向图畸变、工作频段偏移。实际选型应用时，需要根据终端设备的工作频段范围调整T形枝节的尺寸参数，若针对WiMAX应用场景，可适当缩短T形横向枝节的长度，将谐振点调整到2.5GHz、3.5GHz等对应频段，若针对UWB高精度定位场景，则需要优化缝隙的渐变结构，保证全频段内的群时延波动控制在1ns以内，减少信号传输的相位失真。这类天线槽的三维结构建模，需要重点关注辐射贴片与馈电点的连接位置精度，以及同轴接头与PCB板的装配间隙，建模时要预留焊接工艺的公差余量，避免实际生产装配时出现馈电点虚焊、接头装配不到位的问题，同时要考虑PCB加工时的蚀刻精度，将辐射贴片的线宽公差控制在±0.05mm范围内，保证天线性能的一致性。
