超宽带圆贴片微带PCB天线结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:282098
  • 超宽带圆贴片微带PCB天线结构设计
  • 超宽带圆贴片微带PCB天线结构设计
  • 超宽带圆贴片微带PCB天线结构设计
  • 超宽带圆贴片微带PCB天线结构设计

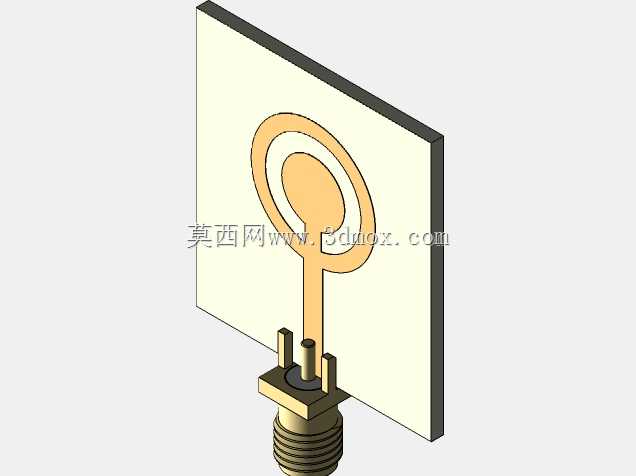

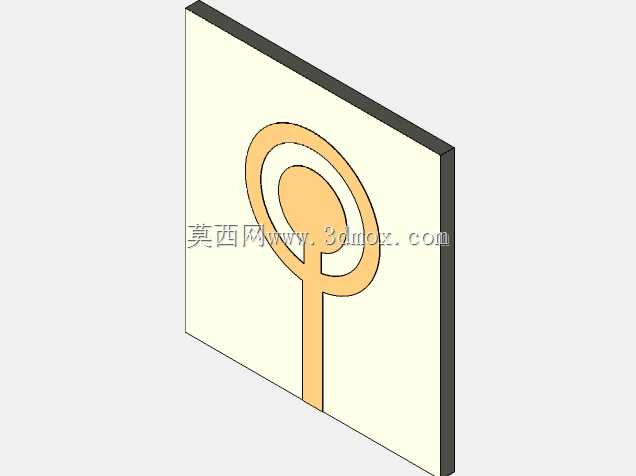

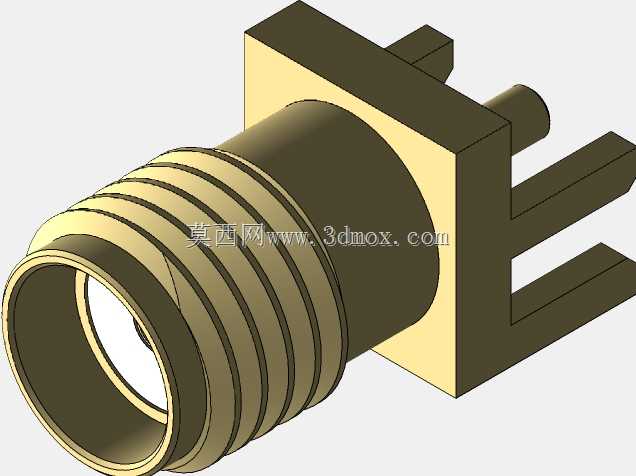

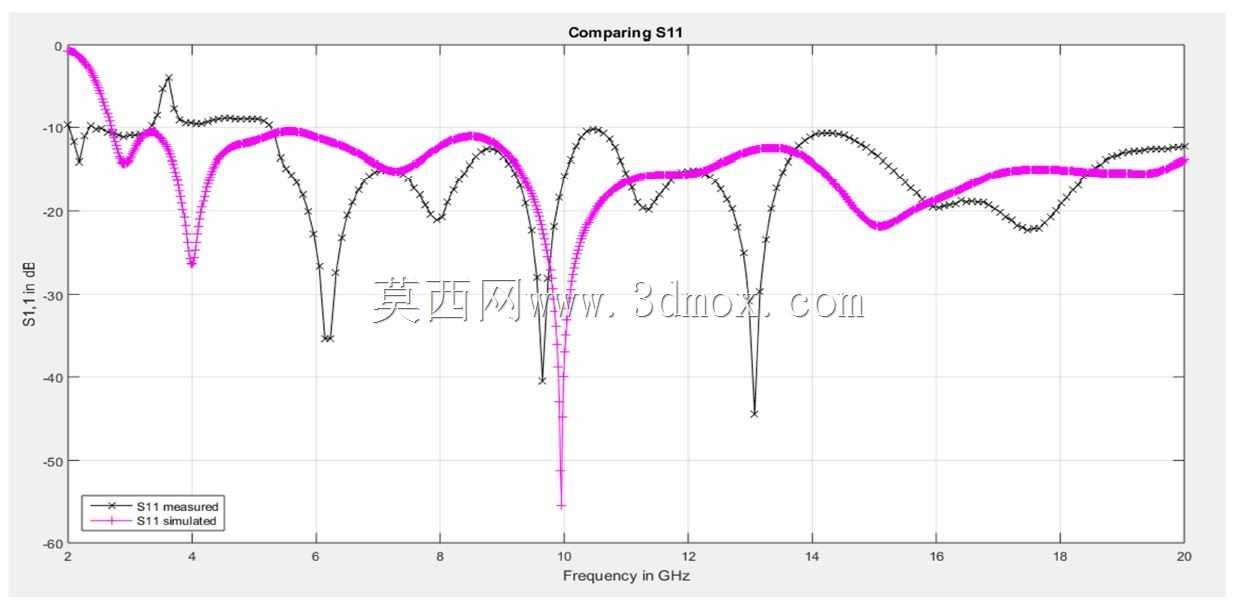

这类圆贴片超宽带微带PCB天线,主要面向短距离高速无线通信场景布设,常见于室内定位基站、高速无线数传终端、穿墙探测设备的射频前端,相比传统线极化天线,其宽频带特性可覆盖多段UWB通信频段,无需针对单一通信频段单独匹配天线单元,能大幅缩减终端射频部分的布设空间。从结构设计逻辑来看,辐射主体采用FR-4环氧玻纤基板作为承载,基板厚度根据工作频段的阻抗匹配要求选定,表层蚀刻同心环形嵌套的圆形辐射贴片,外圈环形结构与中心圆形贴片通过微带馈线直接连通,这种嵌套结构可在不增大天线整体板面尺寸的前提下,拓展工作带宽,覆盖从低频段到高频段的多组通信信道,避免普通单圆贴片天线带宽窄、频段覆盖不足的问题。馈电端采用标准SMA同轴接头结构,接头外导体通过四个定位引脚与PCB基板接地层焊接固定,内导体直接与微带馈线端部焊接导通,安装时无需额外匹配转接结构,可直接拧接射频同轴线缆,适配绝大多数通用射频测试与通信设备的接口标准。安装边界方面,PCB基板为矩形薄板结构,边缘预留的安装避让区域可直接通过塑料螺柱固定在终端设备的壳体内部,需注意安装时辐射贴片正面不能被金属构件遮挡,与周边金属结构件的净空距离需满足工作频段的远场辐射要求,避免金属屏蔽导致天线增益下降、驻波比升高。设计过程中,辐射贴片的各环半径、馈线宽度、基板介电常数都经过阻抗匹配迭代,确保全工作频段内驻波比控制在合理区间,馈电点位置特意选在贴片下方的微带线端部,避开辐射贴片的电流零点区域,保证馈入的射频信号可有效激励起全频段的辐射模式。同轴接头的金属基座与PCB接地层充分接触,可有效抑制馈线端的寄生辐射,减少信号传输过程中的回波损耗,接头下方的螺纹段长度适配常规设备壳体的开孔厚度,安装时从壳体内侧穿出,外侧通过螺母锁紧即可完成固定,无需额外设计复杂的安装支架。这类天线的整体结构紧凑,没有额外的金属反射背板,整体厚度仅为基板厚度加同轴接头的突出高度,非常适合集成在空间受限的便携式无线通信终端内部,相比外置棒状天线,其隐蔽性更好,抗磕碰损坏的能力更强,同时宽频带特性可支持单一天线完成多频段信号的收发,减少终端设备上的天线布设数量,降低整体硬件成本。实际应用中,这类天线的全向辐射特性可保证终端在不同摆放姿态下都能保持稳定的通信链路,不会因为天线朝向变化导致信号强度大幅波动,适配室内移动终端、便携式探测设备的使用需求。
