陶格拉斯13.56MHz近场通信NFC天线结构

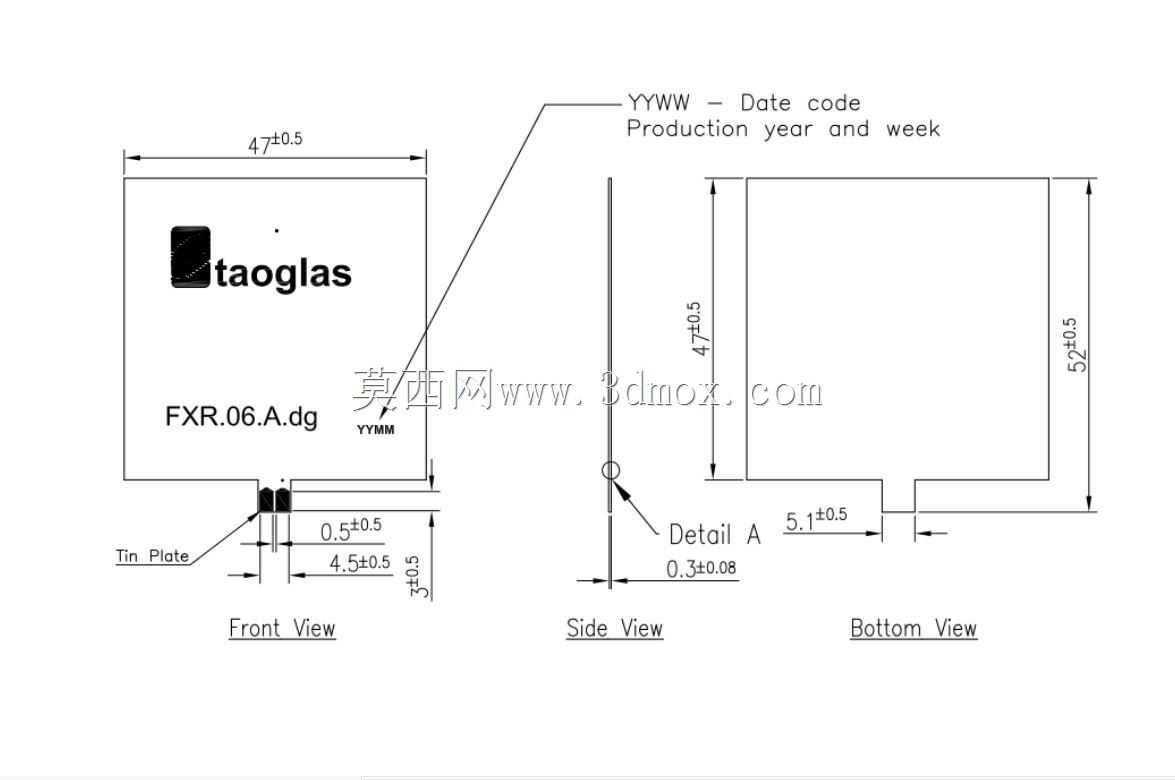

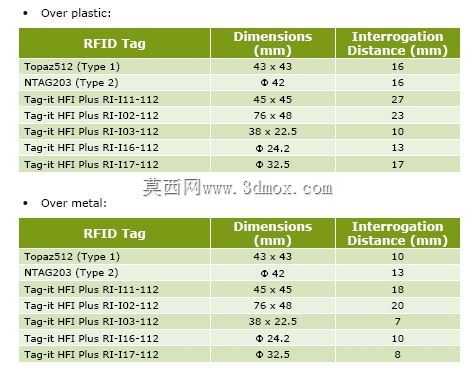

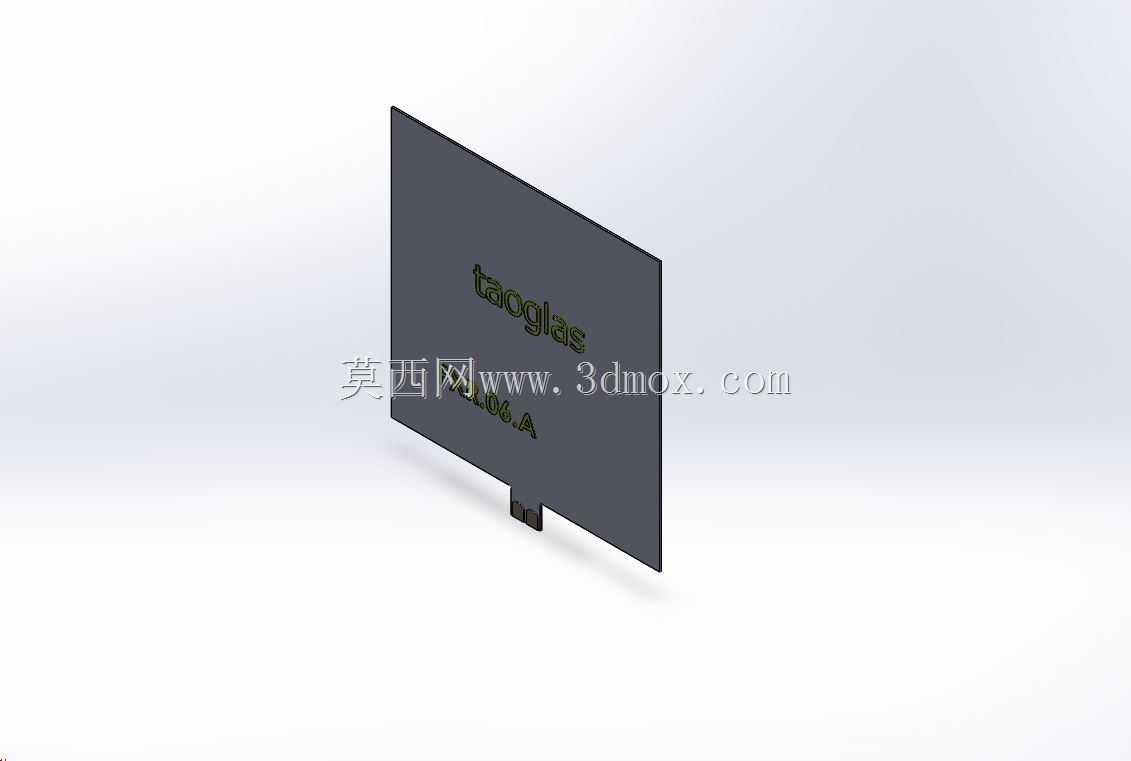

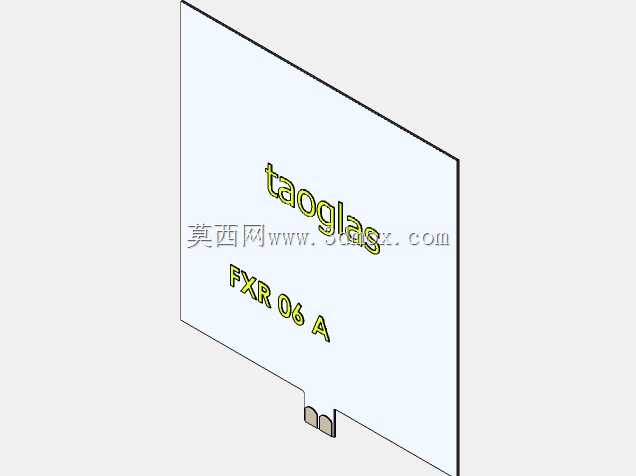

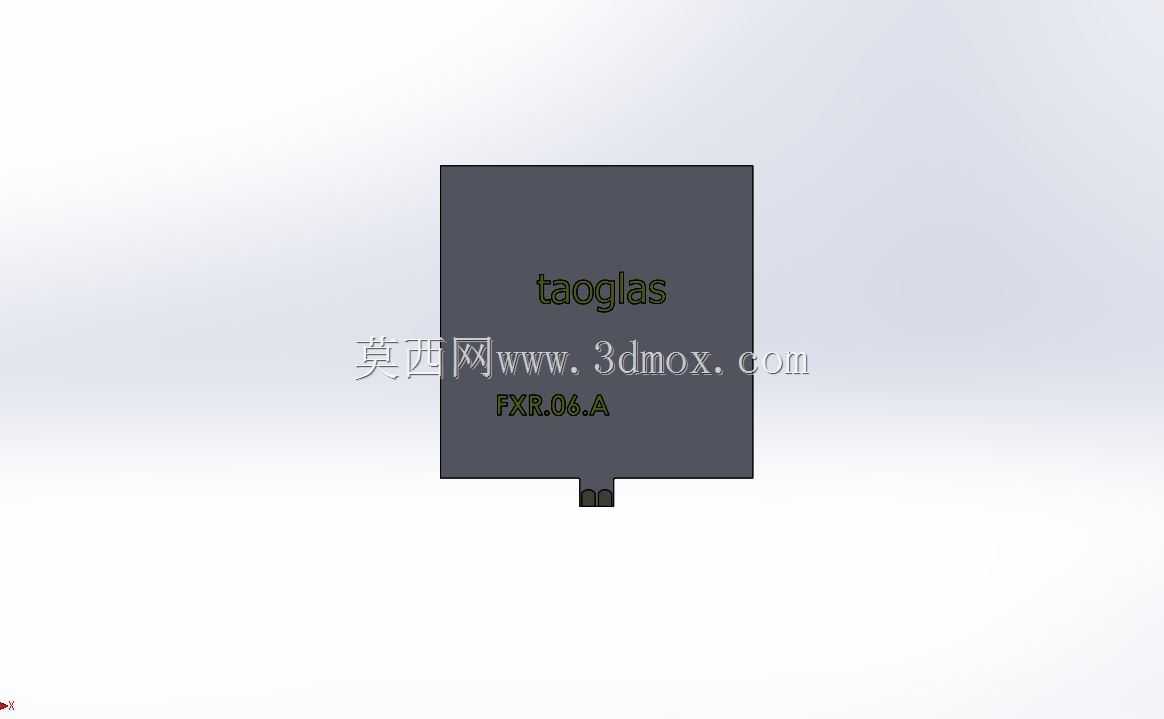

在非接触支付、门禁识别、短距数据交互这类近场通讯场景中，13.56MHz频段的NFC天线是核心信号收发部件，这款陶格拉斯天线的结构设计完全围绕近场耦合的实际需求展开。从实际使用场景来看，这类天线常被集成在POS终端、门禁读卡器、智能支付终端内部，需要在狭小的设备腔体空间内完成信号覆盖，同时要适配EMV支付标准的读取范围要求，避免出现读卡盲区或者信号过溢导致的误识别问题。设计过程中首先要平衡读取范围与结构尺寸的矛盾，这款天线的有效读取区间覆盖7mm到27mm，刚好匹配非接触卡片、NFC设备的常规交互距离，既不会因为读取距离过近导致用户操作时需要完全贴合设备表面，也不会因为距离过远出现邻道设备误触发的问题。外形上采用薄型平板式结构，主体为矩形辐射基板，底部预留了小型插接安装位，不需要额外设计复杂的固定支架，直接通过插接端与终端内部的射频电路板连接即可，安装边界占用空间极小，适合嵌入到厚度有限的手持终端、壁挂式读卡设备内部。辐射面的线路布局经过匹配调校，针对13.56MHz的工作频率做了阻抗匹配设计，能够在保证信号强度的同时，降低周边金属结构对信号的干扰，这一点在集成到金属外壳的终端设备时尤为重要——很多常规NFC天线在靠近金属壳体时会出现信号衰减严重的问题，这款天线的辐射面布局能够在常规安装工况下维持稳定的信号耦合效率。从结构建模的角度来看，建模时需要重点还原辐射基板的厚度、底部接插件的定位尺寸，以及辐射面的线路轮廓，这些参数直接影响后续做整机电磁兼容仿真时的结果准确性，尤其是接插件的引脚间距、插合高度，必须和实际选用的连接端子尺寸完全匹配，否则在结构装配时会出现干涉或者接插不到位的问题。另外天线基板的边缘做了直角处理，没有多余的异形结构，在设备内部布局时可以紧贴壳体内壁安装，不需要预留过多的避让空间，能够帮助终端设备压缩整体厚度，适配当下消费类、商用读卡设备轻薄化的设计趋势。在实际选型应用时，还要注意天线安装位置要远离设备内部的开关电源、高频数字电路模块，避免强电磁干扰影响读卡灵敏度，这款天线的性能参数刚好覆盖主流非接触支付、身份识别场景的需求，不需要额外增加信号放大电路就能满足常规使用要求，能够简化终端设备的射频电路设计流程，降低整体方案的复杂度。
