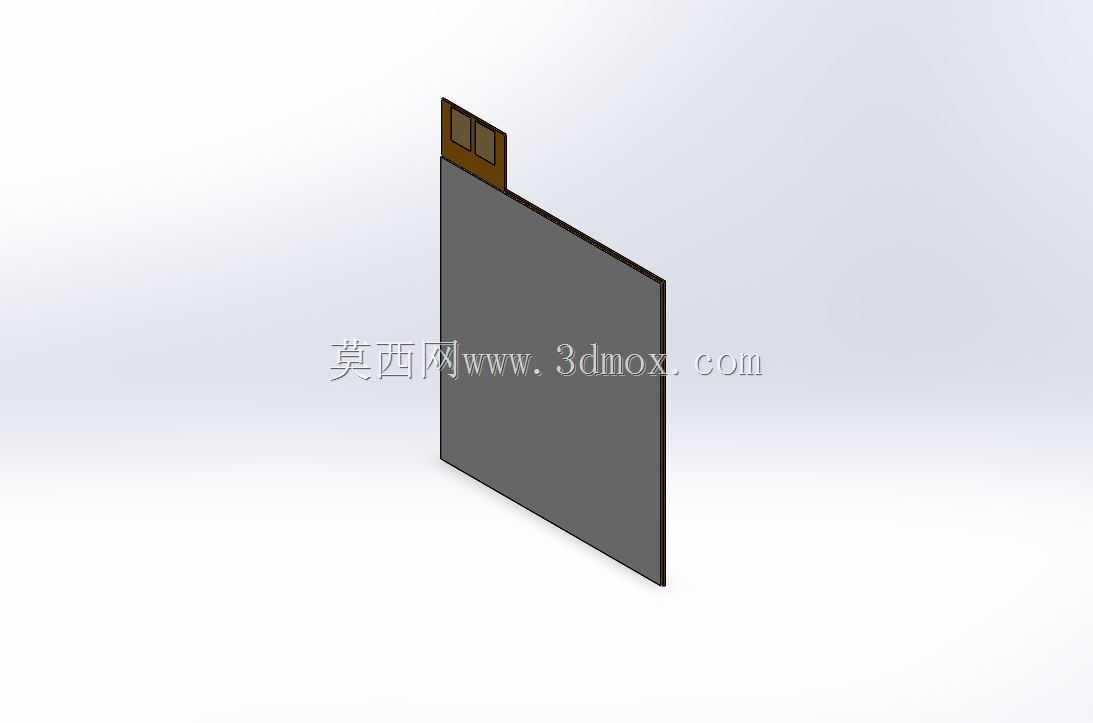

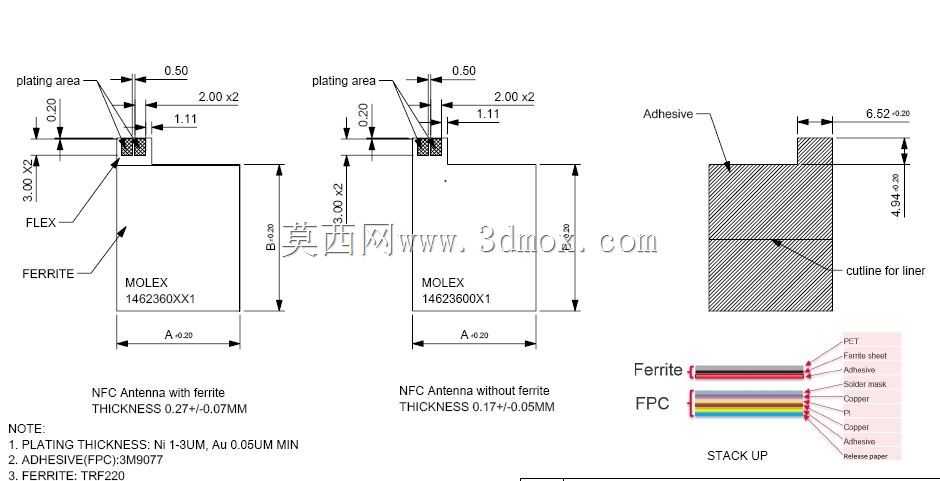

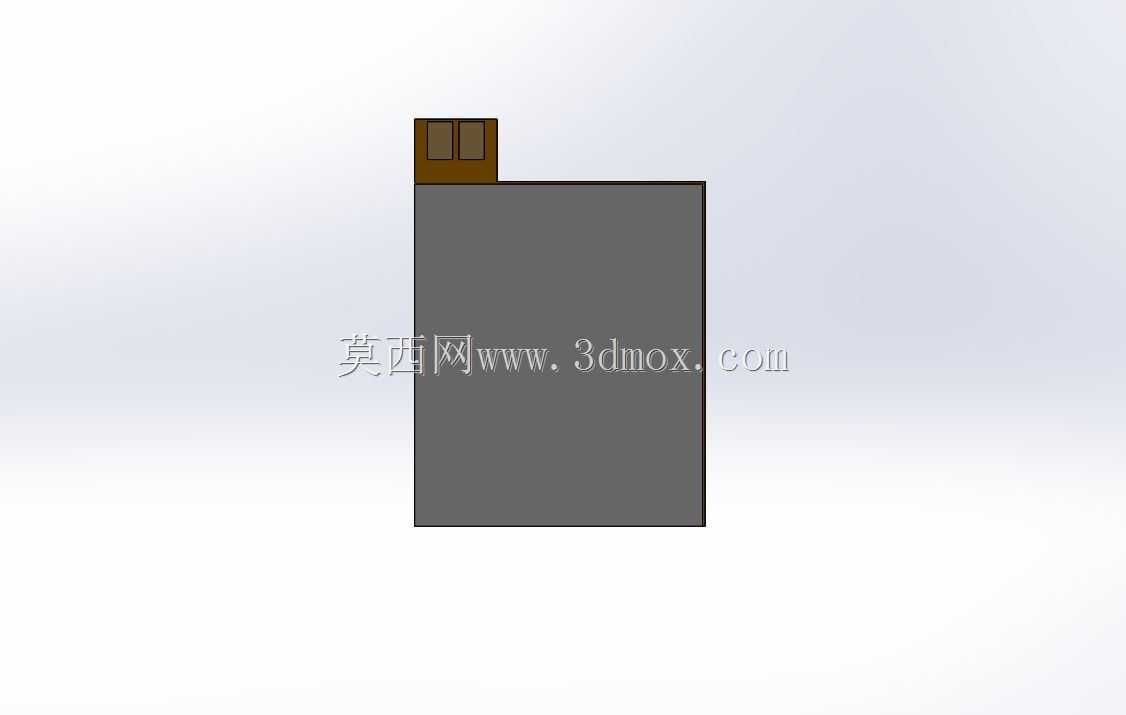

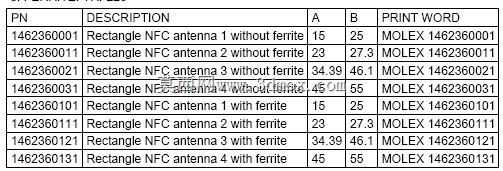

在非接触支付终端、嵌入式射频识别模组的结构设计环节,天线的磁耦合性能直接决定设备的识读稳定性,这款13.56MHz矩形NFC天线,正是针对近场支付场景的识读范围控制需求开发的射频组件。从实际应用场景来看,这类天线主要适配符合EMV规范的金融支付终端、嵌入式NFC读卡模组,覆盖POS终端、自助缴费设备、门禁识读模块等需要近场非接触交互的设备,核心作用是完成13.56MHz频段下的射频信号收发,实现与IC卡、NFC终端设备的近场数据交互。设计阶段针对普通NFC天线磁耦合范围过大易产生误读的问题,在天线辐射层背面集成了对应规格的铁氧体片,通过铁氧体的高磁导率特性引导磁力线走向,一方面增强天线与支付卡、NFC设备之间的正向磁耦合强度,提升识读灵敏度,另一方面通过磁场塌陷效应缩小非必要的识读范围,避免相邻读卡区域的信号串扰,同时减少设备内部金属结构件对射频信号的涡流损耗,保证天线在嵌入金属外壳的设备内部时仍能稳定工作。外形上采用薄型矩形结构设计,整体厚度控制在极小范围内,适配终端设备内部紧凑的安装空间,侧边引出的柔性连接端可直接焊接在终端主板的射频馈点上,安装时无需额外的固定支架,可通过背胶直接贴合在设备外壳内侧的非屏蔽区域,安装边界需注意避开主板上的高频电路、金属屏蔽罩区域,预留至少1mm的净空距离,避免金属构件对天线磁场产生干扰。从结构建模的角度来看,模型完整还原了铁氧体基材层、辐射线圈层、端部连接触点的分层结构,各层的厚度比例、线圈的走线间距都按照实际量产产品的参数还原,能够直接用于终端设备的结构堆叠仿真、射频性能模拟,帮助结构工程师在设计阶段提前验证天线安装位置的合理性,提前规避安装后识读距离不足、信号串扰等常见问题,不需要额外对天线模型进行结构修正即可导入整机装配流程。
