可调式带脚轮旋转焊接工装支架

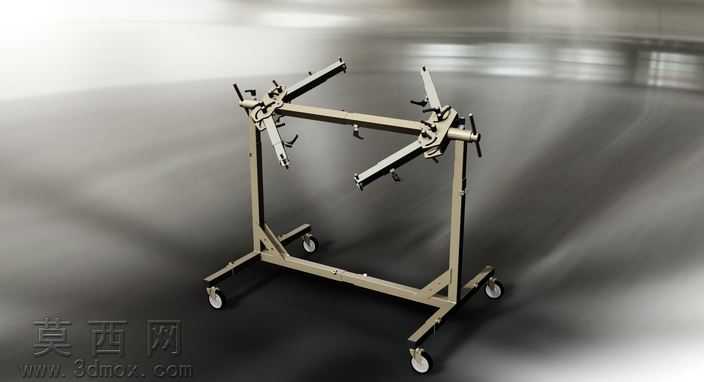

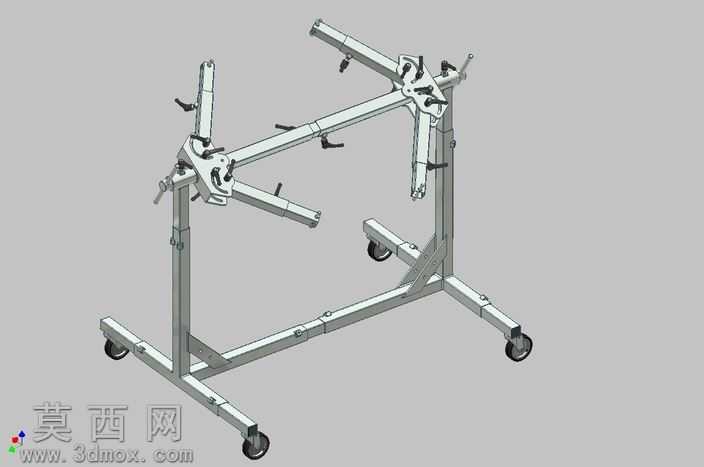

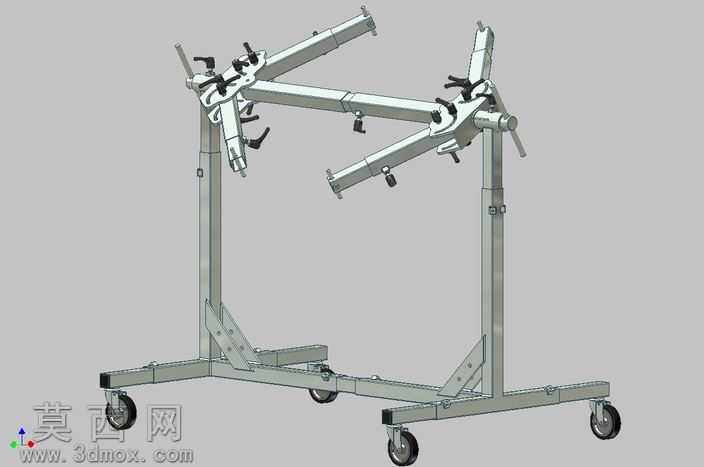

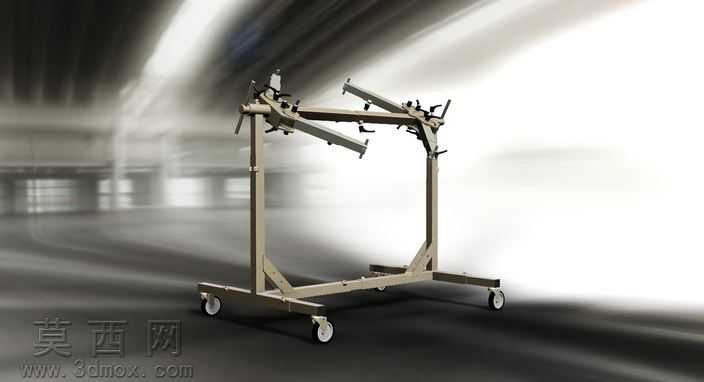

本模型为可调式带脚轮旋转焊接工装支架，整体采用三维参数化建模完成，建模过程中严格遵循机械工装的设计规范，对每一处连接结构、调节机构都做了精准的尺寸约束与装配干涉校验，确保各部件装配关系准确，无错位、穿模等问题。模型渲染阶段采用金属哑光材质模拟标准方钢焊接机架的质感，对脚轮的橡胶轮面、锁紧手柄的塑料材质、调节转轴的金属光泽做了差异化材质区分，搭配柔和的工业环境光，清晰呈现出支架的整体结构与细节特征。从结构设计来看，底部采用H型方钢焊接底座，四个角点配置带刹车的万向脚轮，既满足工装在车间内灵活移动转场的需求，刹车结构又能保证作业时的整体稳定性；底座上方设置垂直支撑立柱，立柱顶端搭载可360度旋转的双悬臂调节机构，悬臂上配置多组可滑动的快速夹钳与定位挡块，能够根据待加工工件的尺寸、形状灵活调整夹持位置，适配不同规格的工件装夹需求；旋转机构内置阻尼转轴，可将装夹后的工件锁定在任意作业角度，方便操作人员对工件不同方位进行焊接、装配、打磨等加工作业，无需反复拆卸调整工件装夹姿态。设计思路上，该工装重点解决小型框架类、管件类工件加工作业时姿态调整不便、转场困难、装夹适配性差的问题，整体结构采用模块化设计，底座、立柱、旋转悬臂、夹持组件均可拆分，方便后期维护更换易损部件；所有调节位置均设置刻度标识位，方便操作人员快速定位到常用装夹尺寸，提升作业效率；机架整体做了圆角过渡处理，避免尖锐棱角带来的作业安全隐患，整体结构兼顾实用性、灵活性与安全性，可直接作为车间小型焊接工装、装配工装的设计参考，也可用于工装类教学演示案例使用。
