1812封装贴片式电阻器三维结构设计

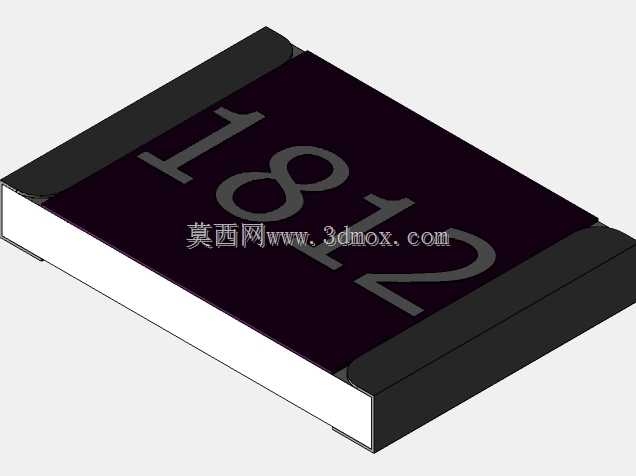

在消费电子、工业控制板卡、汽车电子控制单元的表面贴装生产线中，1812封装的贴片电阻是板级电路里用量极大的基础无源元件，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、SMT产线的钢网开孔设计、以及整机装配阶段的元器件高度校核工作。做这个模型的时候，首先要贴合实际量产元件的真实外形，不能只做示意性的方块：元件主体的陶瓷基体采用深紫色阻焊层质感，表面丝印清晰标注1812的封装标识，两端的端电极做了倒角处理，还原真实元件焊接端的金属层结构，避免建模时把电极做成直角，导致后续装配仿真里出现焊盘与电极不匹配的问题。从安装边界来看，1812封装对应公制尺寸4532，也就是元件本体长度4.5mm、宽度3.2mm，建模时严格控制本体厚度在常规量产的0.55mm区间，两端电极的宽度各占本体长度的0.8mm，这个尺寸直接对应PCB焊盘的设计尺寸——如果模型尺寸偏差超过0.1mm，后续导出的STEP文件导入PCB设计软件时，就会出现元件与焊盘偏移、丝印框与本体重叠的问题，直接影响制板准确性。从功能特性来说，这类贴片电阻主要承担电路里的限流、分压、阻抗匹配作用，相比传统通孔电阻，1812封装的元件能承受更高的额定功率，适合电源回路、负载检测这类对功率余度有要求的电路场景，建模时特意还原了元件侧面的层叠结构：陶瓷基体、内部电阻膜、端电极金属层的分层关系清晰，方便做热仿真时直接赋予不同材质的参数，不用再二次拆分模型。实际做板级设计的时候，很多工程师容易忽略贴片元件的底部间隙，这个模型特意保留了元件本体与PCB表面之间0.05mm的标准安装间隙，还原回流焊后焊锡形成的焊缝高度，在做整机振动仿真、跌落仿真的时候，这个间隙参数直接影响元件焊接应力的计算结果，不会出现把元件直接贴死在PCB表面导致的应力计算失真问题。另外模型的外形做了真实的圆角处理，没有尖锐棱角，和实际量产元件的注塑成型边缘一致，在做自动化贴片机的吸嘴拾取仿真时，能准确计算吸嘴与元件顶面的接触面积，提前预判吸嘴选型是否匹配，避免产线调试时出现拾取偏移、抛料率高的问题。对于结构工程师来说，这个模型不仅能用于PCB的元器件布局干涉检查，还能用于SMT工装夹具的设计，比如做载板的时候，可以直接调用模型定位元件的放置槽尺寸，不用再反复核对元件规格书的尺寸参数，减少设计反复。
