多规格T型喉箍管路紧固组件设计

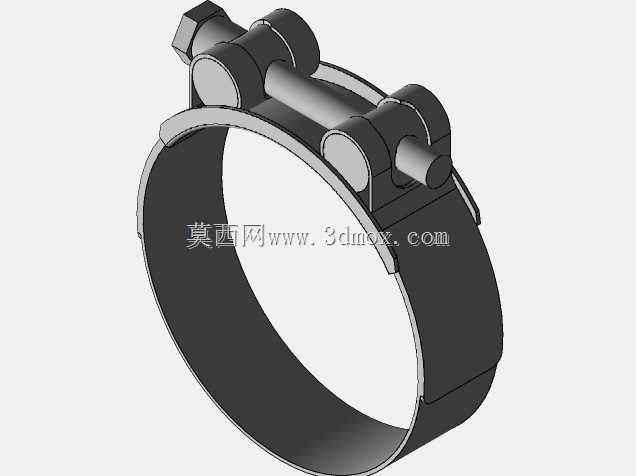

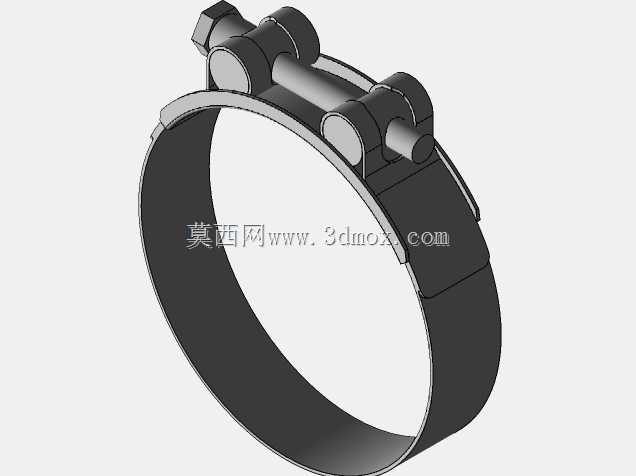

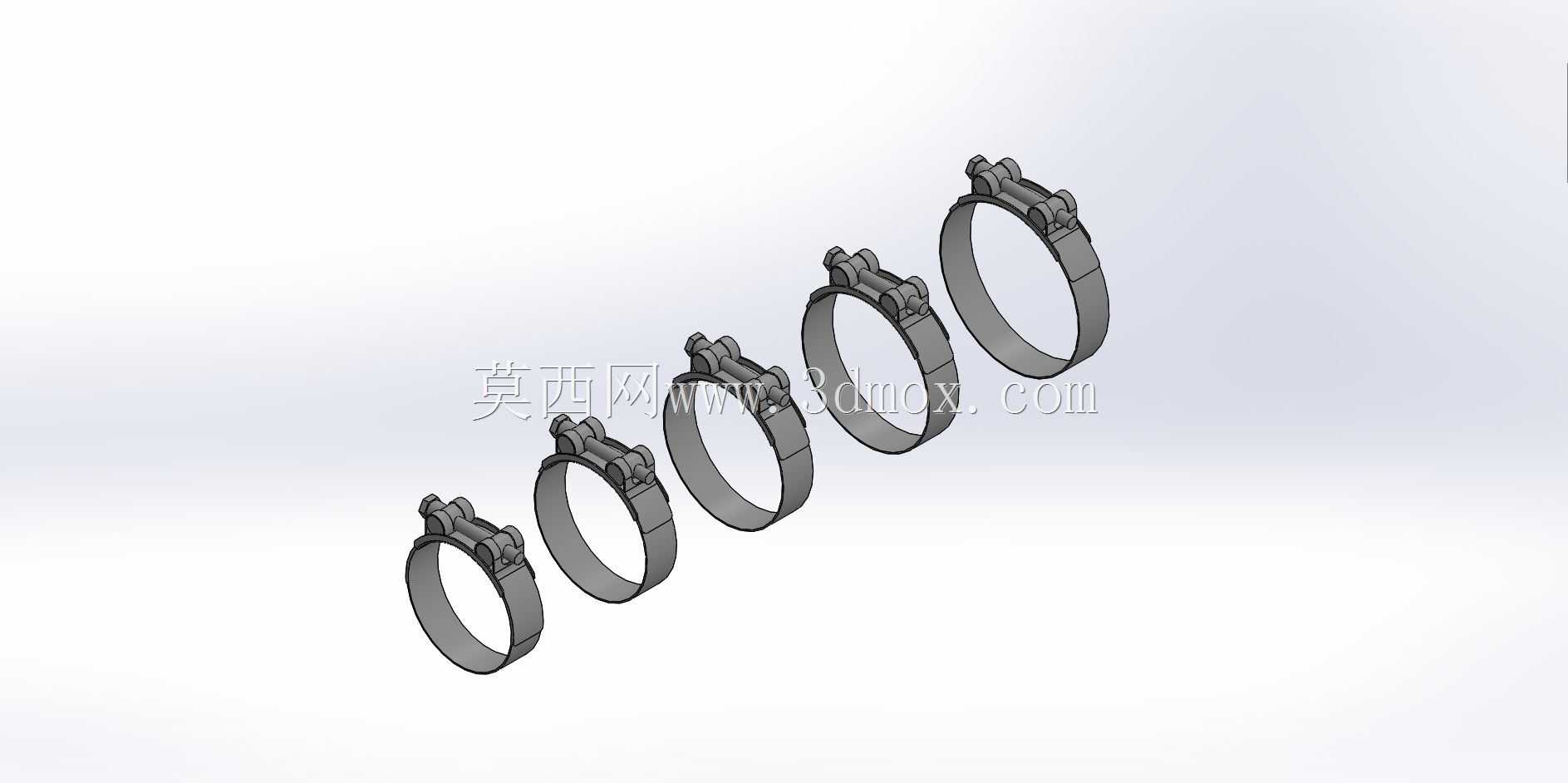

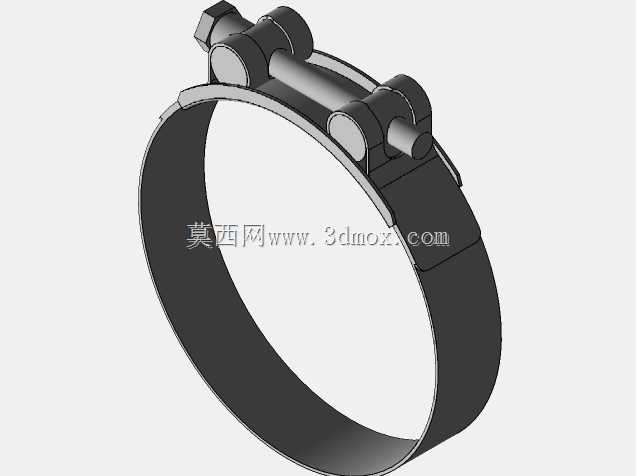

这类T型喉箍主要应用在流体输送管路的紧固场景中，不管是工业气动系统的硬质气管连接、给排水管路的软管对接，还是车用散热系统的胶管固定，都能看到这类紧固件的身影，它的核心作用是在管路接头位置提供均匀的周向抱紧力，避免管路内部带压输送介质时出现松脱、渗漏的问题。和普通蜗杆式喉箍相比，T型快锁结构的喉箍安装效率更高，不需要借助螺丝刀等工具就能完成初步锁紧，在批量装配的流水线场景里，能大幅降低单工位的操作时长。设计这套组件的时候，首先考虑的是不同通径管路的适配需求，所以做了五个连续的尺寸段覆盖，从80-85mm的小通径到104-112mm的大通径，每个尺寸段的调节余量都控制在5-8mm，既保证了对管路外径公差的兼容能力，也不会因为调节范围过大导致箍带变形量超标影响抱紧力。箍带部分采用等宽设计，宽度方向的受力面均匀，锁紧后不会像窄带喉箍那样嵌入胶管表层造成管路损伤，T型锁扣的位置做了加强翻边结构，反复拆装也不会出现锁扣断裂的问题。安装边界上需要注意，这类喉箍的锁紧方向要和管路轴向保持垂直，锁头位置要避开管路的弯折区域，预留出至少10mm的操作空间方便后续维护拆装，箍带安装时要完全贴合管路外壁，不能出现偏斜，否则会导致局部抱紧力不足，在介质压力波动时出现渗漏。实际选型时，要根据管路的实际外径选择对应规格的喉箍，不要用大规格喉箍强行收缩适配小直径管路，那样会导致箍带重叠部分过多，不仅影响锁紧可靠性，长期使用还会因为应力集中出现箍带断裂的风险。这套喉箍的结构做了轻量化处理，在保证锁紧强度的前提下，锁头部分的厚度做了优化，不会在安装后因为突出过多和周边其他部件产生干涉，适合在安装空间紧凑的设备内部使用。
