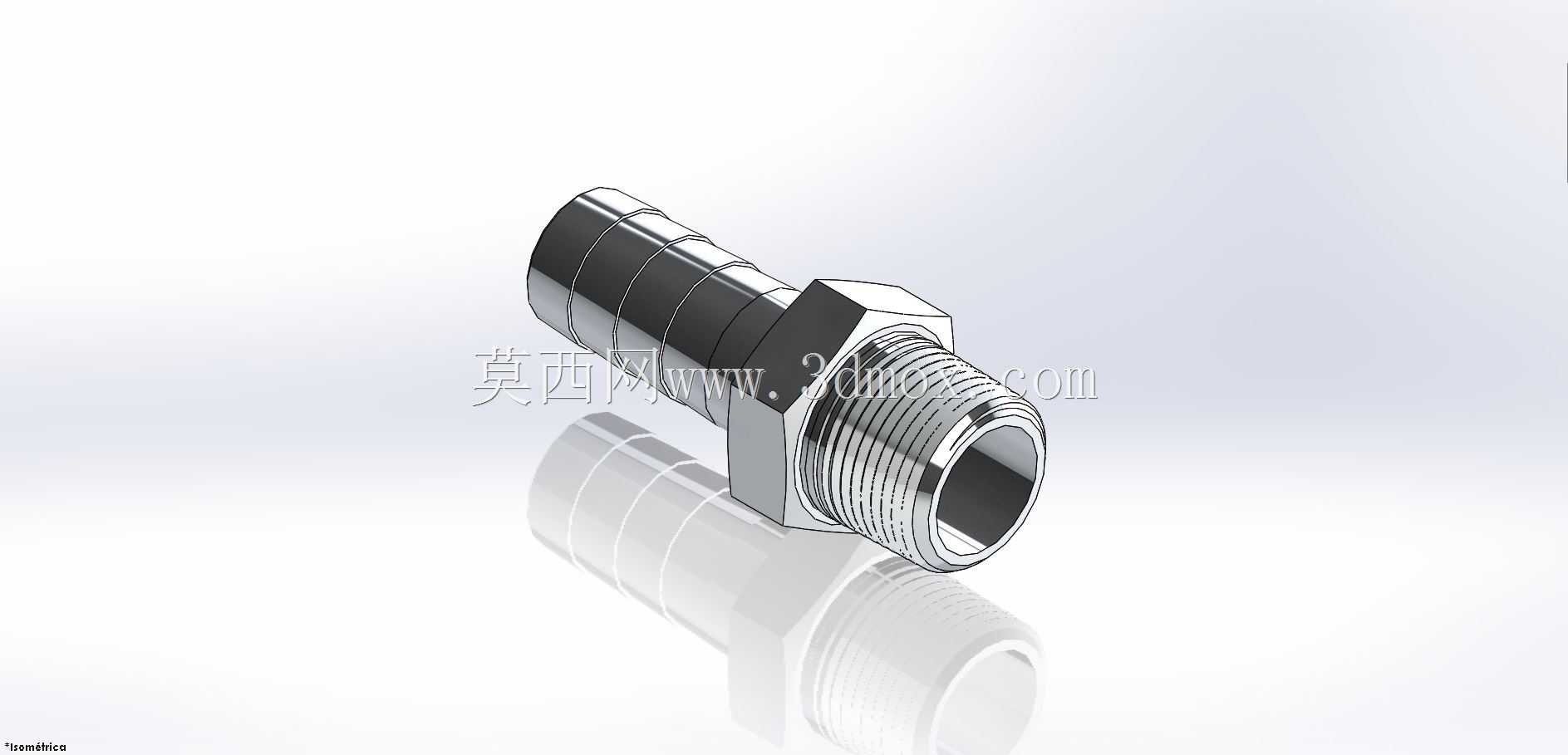

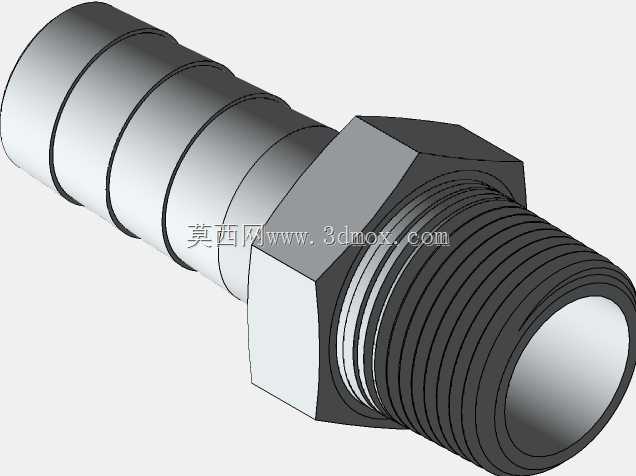

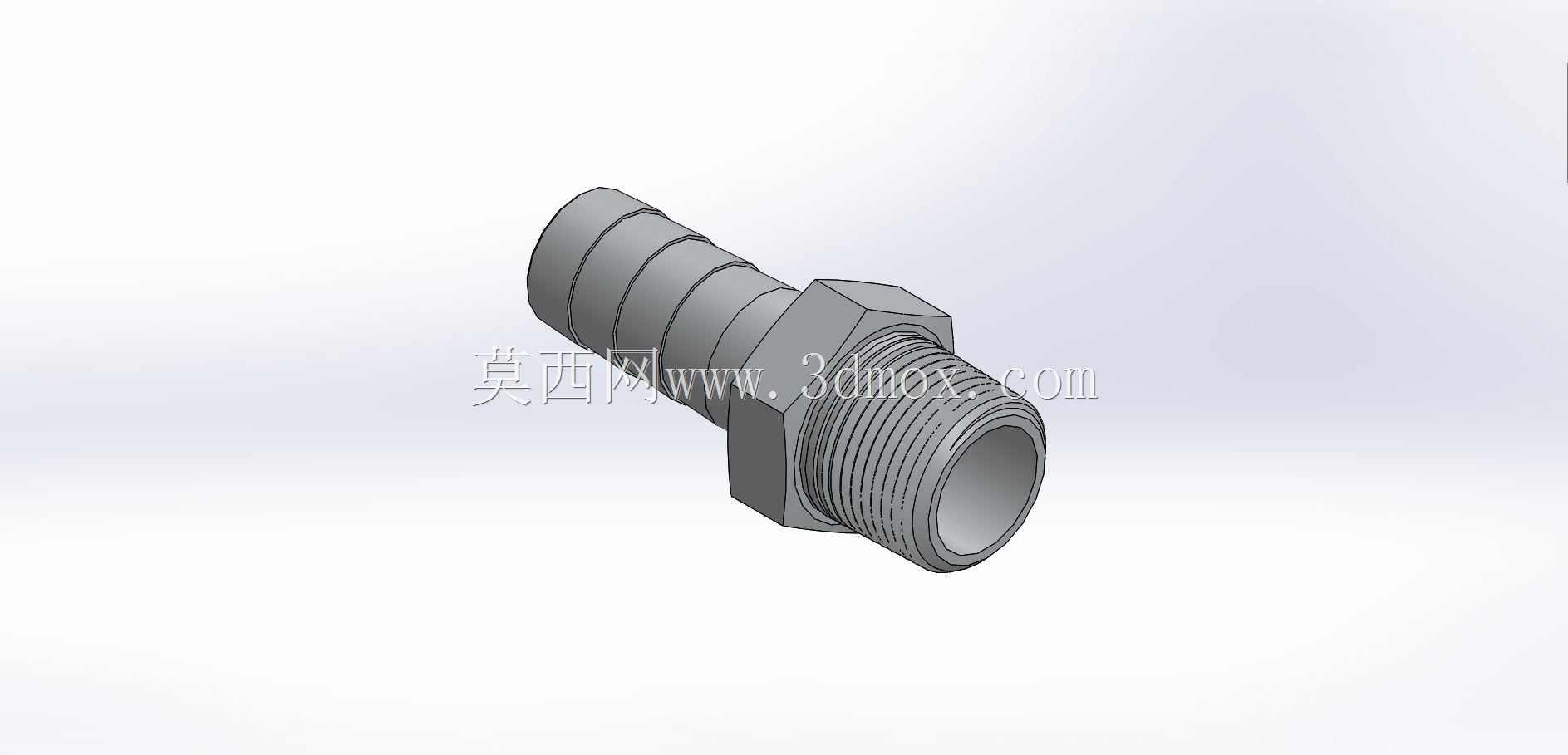

3/4规格NPT外螺纹软管宝塔接头

在流体输送管路的布设场景中，这类外螺纹宝塔接头是软管硬管过渡连接的核心基础元件，常见于气动系统、低压液压回路、给排水管路、化工介质输送管线的终端对接位置，承担着刚性管路端口与柔性软管之间的密封衔接作用，避免管路转接位置出现介质渗漏、软管脱开的故障。从结构设计来看，接头一端采用标准3/4NPT外锥螺纹，依靠螺纹啮合过程中的锥面挤压变形实现密封，无需额外加装密封垫片即可适配对应内螺纹的管路端口，安装时只需按照标准扭矩拧紧即可达到额定密封压力，适配的工作压力区间覆盖常规工业低压流体输送需求。另一端为多段环形倒刺结构的宝塔插接端，每道倒刺都做了圆弧过渡处理，既可以在软管插入时减少对软管内壁的划伤，又能在软管套接后通过倒刺的反向卡合作用，配合喉箍锁紧后牢牢抓住软管内壁，即便管路存在一定幅度的振动、介质压力出现小幅波动，也不会出现软管拔脱的问题。中间的六角台结构是专门为安装作业设计的受力位，适配标准开口扳手的咬合尺寸，安装时可以直接卡持六角位施加扭矩，不会损伤接头的螺纹段或者插接段结构，六角台的两个端面都做了平面度处理，在需要加装密封垫圈的特殊工况下，也能保证垫圈受压均匀，不会出现偏压渗漏的情况。从安装边界来看，接头整体轴向长度适配常规管路布设的空间要求，六角台的对边尺寸符合标准紧固件的作业空间预留要求，安装时不需要额外扩大操作空间，在紧凑的设备内部管路布设场景中也能顺利完成装拆作业。插接端的外径尺寸严格匹配对应规格的软管内径，套接深度经过优化，既保证足够的卡合接触面积，又不会因为插入过深导致软管端部出现折瘪、通径缩小的问题，保证管路内部的介质流通截面不会因为接头转接出现明显的通流损失。在实际选型应用中，这类接头可以适配橡胶软管、PVC软管、尼龙软管等多种常见柔性管路材质，根据输送介质的不同可以选择对应材质的接头本体，常规工况下的金属材质接头具备足够的结构强度，能够耐受常规工业环境中的腐蚀、振动影响，长期使用过程中不会出现结构变形、螺纹滑牙的问题。建模过程中严格遵循相关管件的尺寸规范，每一段结构的尺寸公差都按照实际加工要求进行设定，螺纹段的牙型、锥度完全符合NPT螺纹的标准参数，宝塔段的倒刺角度、间距都参考实际量产产品的成熟结构，六角台的尺寸完全适配标准扳手的作业要求，整个模型的结构细节完全还原实物的装配特性，可以直接用于管路布设的干涉检查、装配模拟，也可以作为设备BOM清单中的元件模型用于整体设备的三维装配设计，帮助设计人员在方案阶段就提前核验管路转接位置的空间匹配度，避免实际装配阶段出现空间干涉、接头尺寸不匹配的问题。
