汽车轮胎后轮到腔膨胀机结构设计

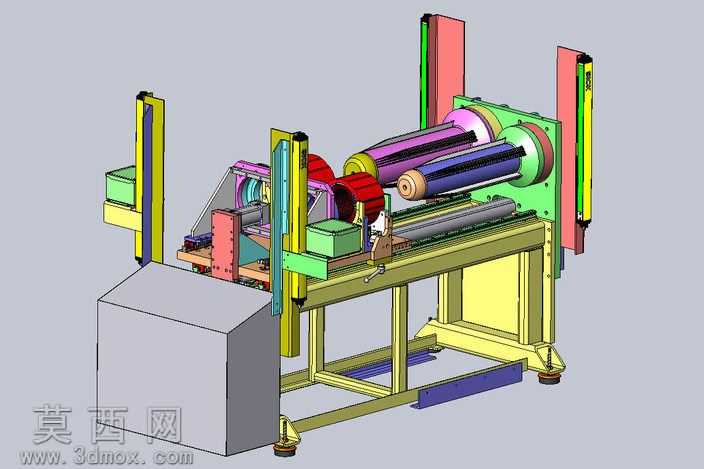

本模型为汽车轮胎后轮到腔膨胀加工专用设备，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配节点都做了干涉校验，确保各运动部件在行程范围内无碰撞、无卡滞。设备主体框架采用型钢焊接式机架结构，建模时对机架的支撑筋板、地脚调节结构都做了精细化还原，底部配置可调式减震脚杯，可适配不同平整度的车间安装地面，保障设备运行时的结构稳定性。核心作业单元采用多辊轴对称式布局，三根平行布置的膨胀辊轴通过精密轴承座安装在主安装立板上，辊轴表面做了防滑纹理结构设计，建模时还原了辊轴的轴向进给、径向胀开的运动逻辑，可适配不同规格尺寸的汽车后轮轮胎内腔撑紧作业。设备两侧配置立式直线导轨导向机构，搭配气动驱动组件实现轮胎上料后的定位压紧动作，导轨滑块的安装基准面、气动元件的固定支架都按照实际加工工艺做了细节建模，还原了螺栓连接、定位销定位的装配细节。设备侧方配置独立的电气控制箱体，建模时对箱体的钣金折弯结构、箱门密封结构、内部安装板布局都做了呈现，控制箱体与主机架采用螺栓紧固连接，走线槽沿机架型材内侧布置，兼顾布线合理性与外观整洁度。整机渲染时采用工业设备常用的配色方案，机架部分做哑光喷塑质感处理，运动辊轴做金属镀铬质感呈现，气动元件、电气元件还原对应工业配件的标准材质外观，安全防护栏部分采用醒目的亮黄色警示配色，符合工业设备安全设计规范。设计过程中重点考量了轮胎膨胀作业的受力均匀性，通过对称式辊轴布局保障轮胎内腔受力均匀，避免局部应力过大造成轮胎损伤，同时兼顾设备的操作便捷性，上料位预留了足够的操作空间，压紧机构的行程设置适配常规乘用车轮胎的尺寸范围，可满足轮胎生产环节中后轮到腔膨胀工序的自动化作业需求，整体结构紧凑，传动路径清晰，各功能模块划分明确，具备实际生产落地的结构可行性。
