浮顶罐用轮辋密封消防泡沫灭火装置

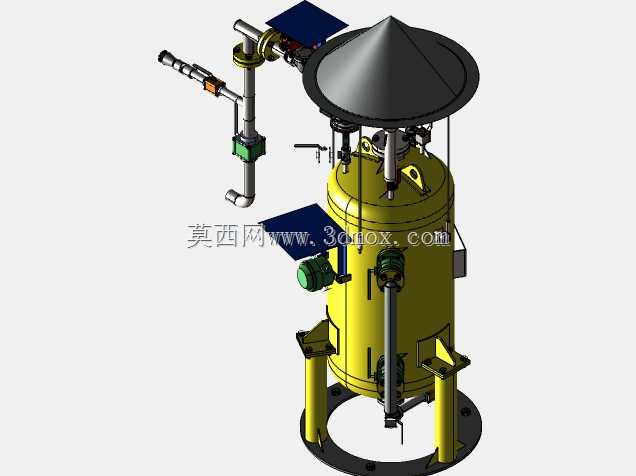

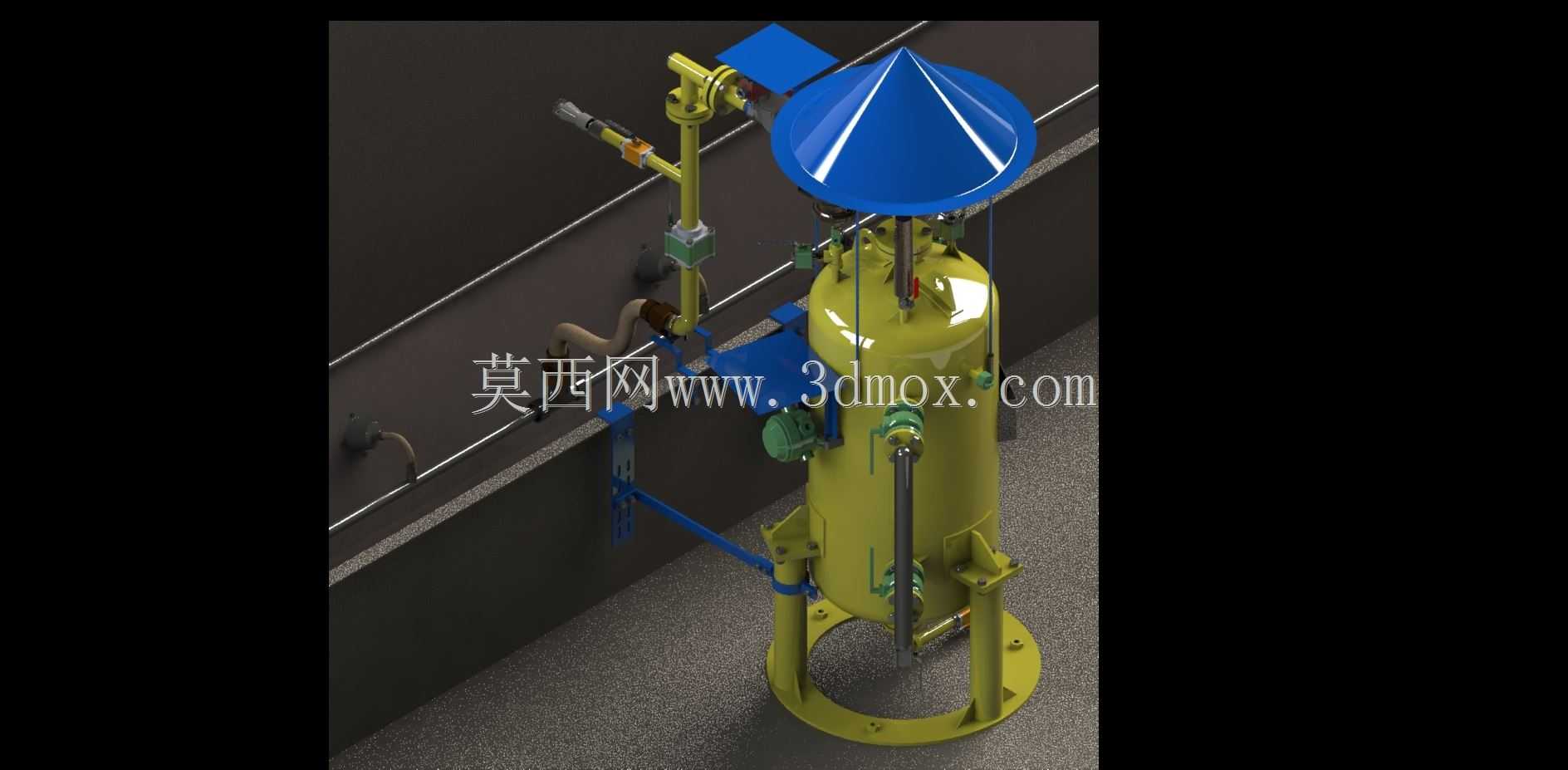

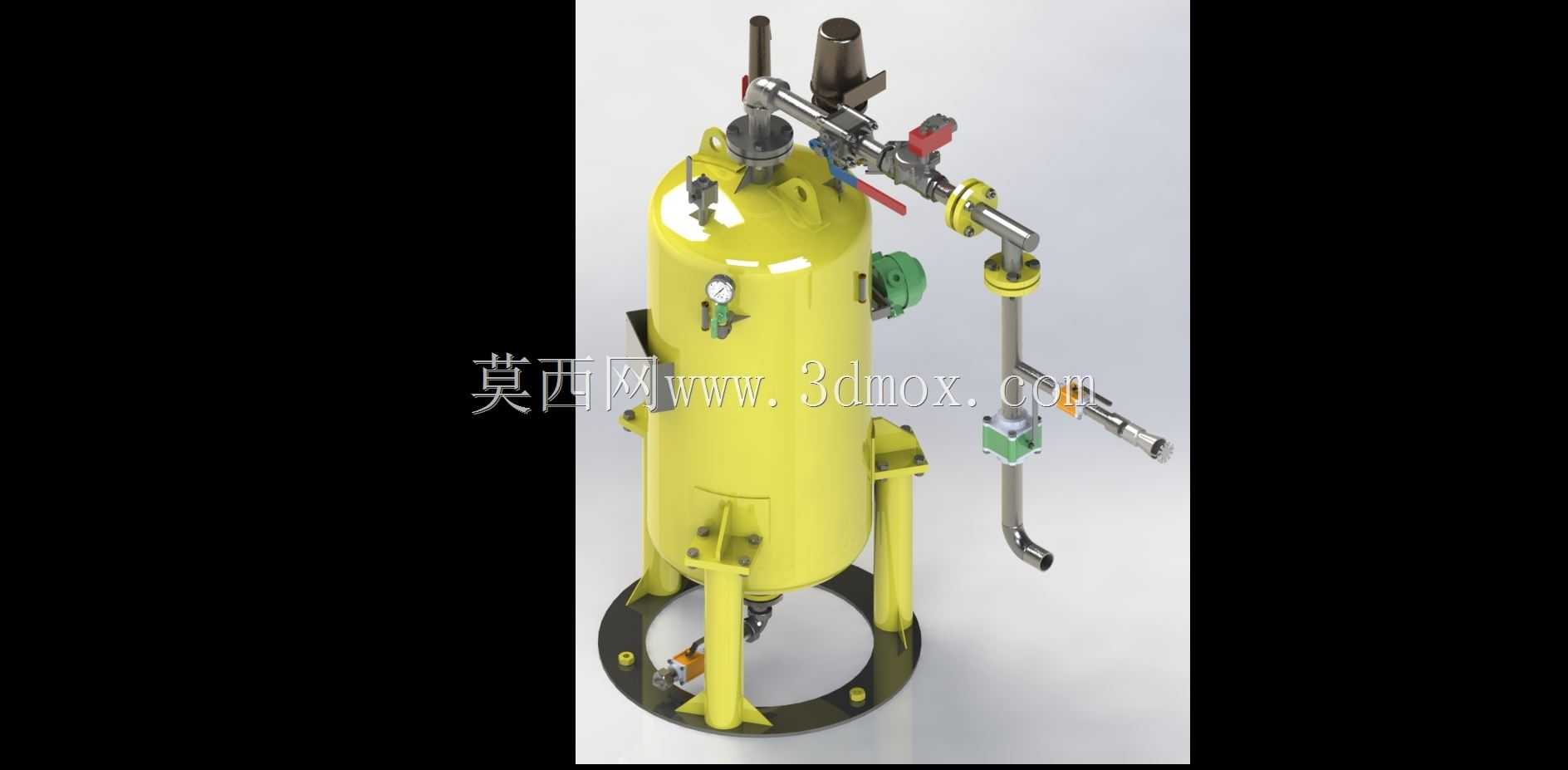

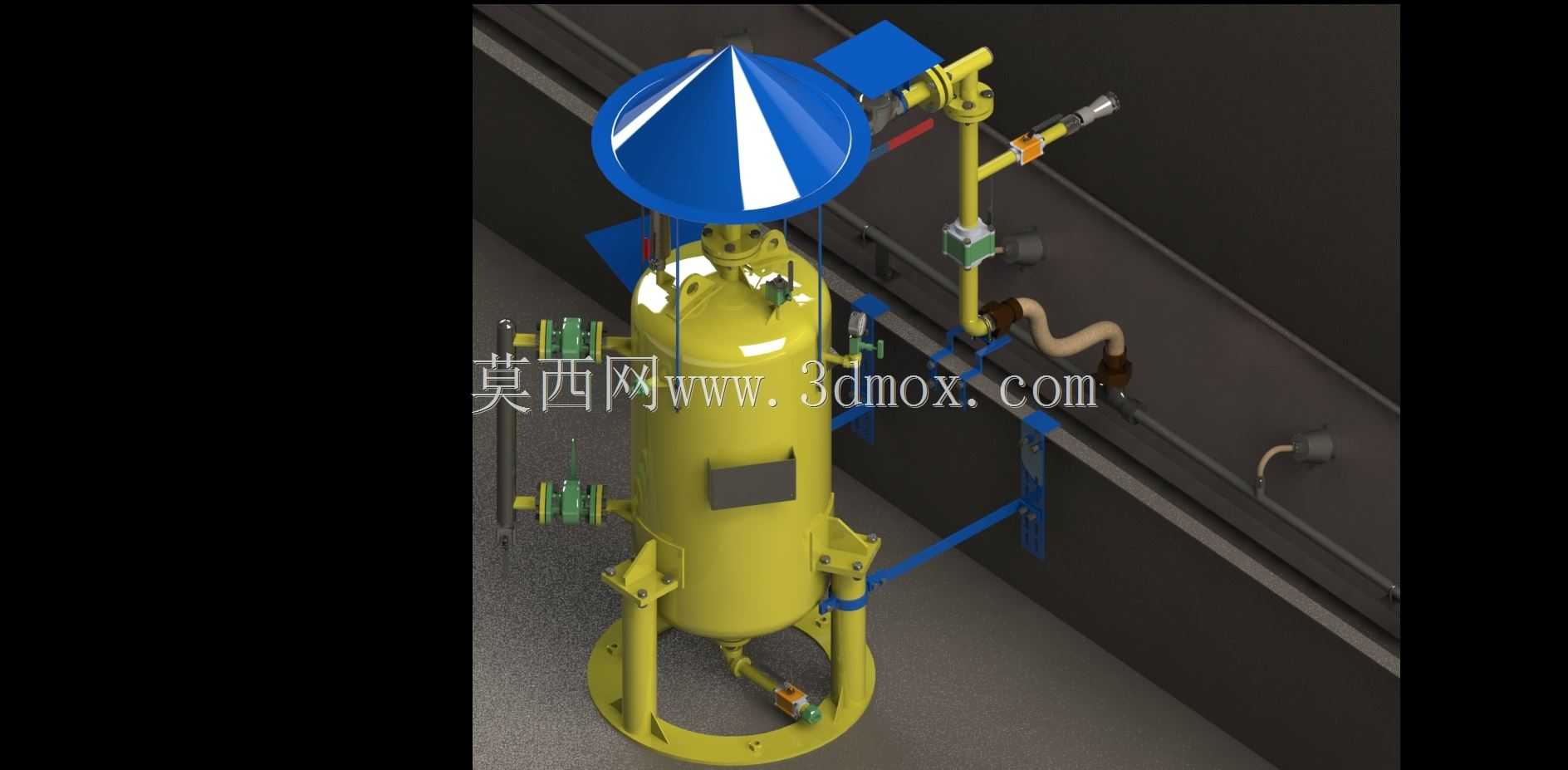

在大型原油、成品油仓储库区的浮顶储罐运维场景中，罐壁与浮盘之间的环形密封区始终是火灾防控的核心薄弱点，该区域易因油气积聚、静电放电或外部火源引发初期火情，这套泡沫灭火装置正是针对该场景开发的专用消防总成。整套设备采用立式承压罐体作为泡沫液存储与混合的核心载体，罐体底部设置三支点支腿结构，支腿预留标准螺栓安装孔位，可直接适配浮顶罐浮盘边缘的预设安装基座，安装时需保证罐体垂直度偏差不超过千分之三，避免内部泡沫液混合比例失衡影响灭火效能。罐体顶部设置伞形防雨防尘罩，可避免露天工况下雨水、沙尘侵入罐体顶部的阀门与比例混合器结构，延长户外无维护运行周期。罐体侧面沿周向布置多组控制阀门与管路接口，分别连接泡沫液输入管路、消防水输入管路以及泡沫混合液输出管路，其中输出管路沿浮盘边缘环形布置，可在火情触发时将配比合格的泡沫混合液均匀喷射至整个环形密封区，快速覆盖油面隔绝氧气实现灭火。设计阶段充分考虑浮顶罐浮盘随液位升降的动态特性，所有外接管路均预留足够的柔性补偿余量，避免浮盘上下浮动过程中管路出现应力拉扯断裂的问题，同时罐体外部的阀门、仪表组件均采用防爆型结构，适配储罐区的易燃易爆工况要求。整套装置的管路布局充分考虑现场检修便利性，所有控制阀件均布置在操作人员站在浮盘巡检通道即可触及的高度，无需额外搭建检修平台即可完成日常启闭测试与故障排查。罐体侧面预留的铭牌安装位可标注设备额定工作压力、泡沫混合比、有效容积等核心参数，方便日常运维巡检核对。从结构建模角度看，该装置的建模过程需重点处理罐体与支腿的焊接连接结构、管路与阀体的法兰密封面配合、顶部防雨罩与罐体的快拆连接结构，所有密封面的建模精度需满足工程装配干涉检查要求，避免实际安装时出现密封面错位导致的渗漏问题。装置的整体外轮廓尺寸充分考虑浮顶罐边缘的安装空间限制，最大外径控制在浮盘边缘安装位的预留空间范围内，不会与浮盘的导向装置、密封组件产生运动干涉，同时顶部伞罩的高度也避开了浮盘升至最高位时与罐顶固定结构的安全距离要求，保证全液位区间设备运行无碰撞风险。
