洛瓦拉卧式离心泵工业级结构设计

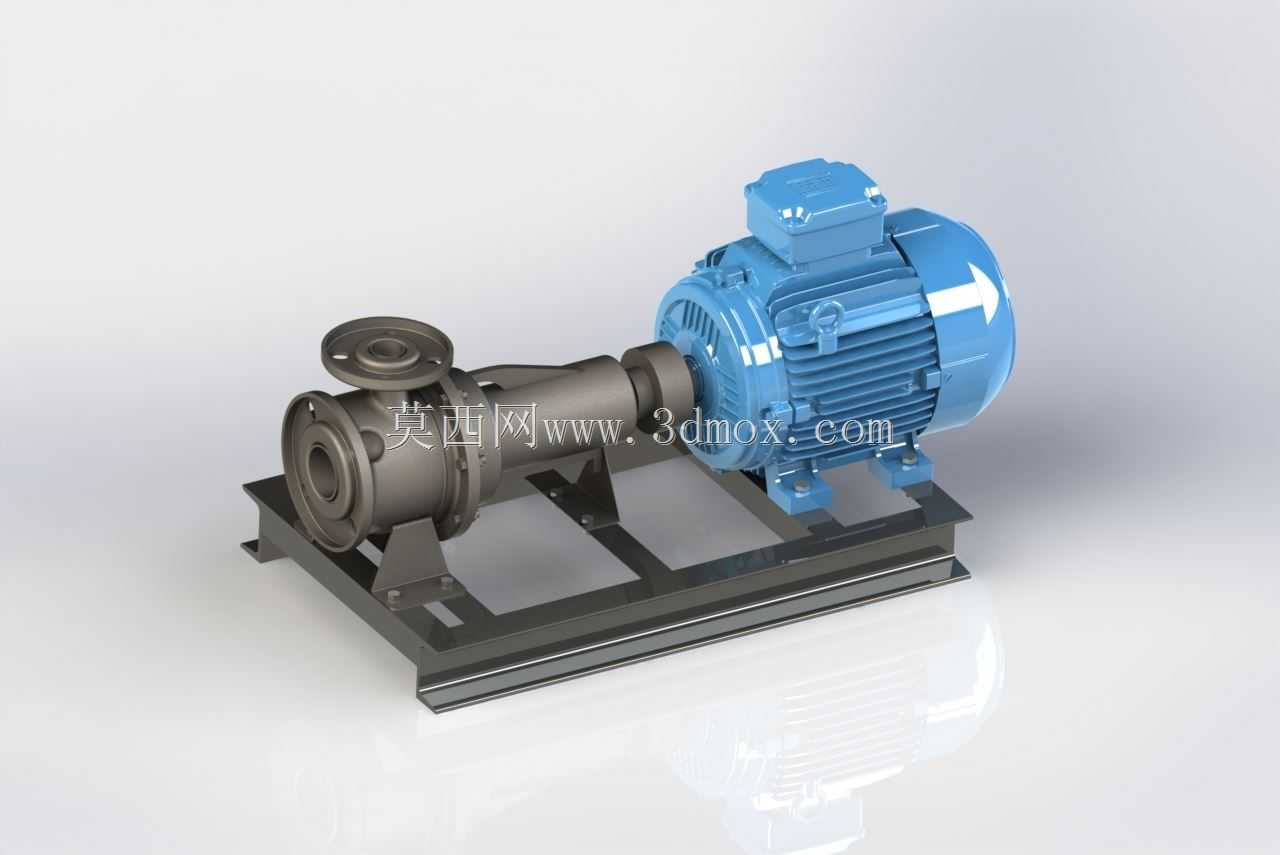

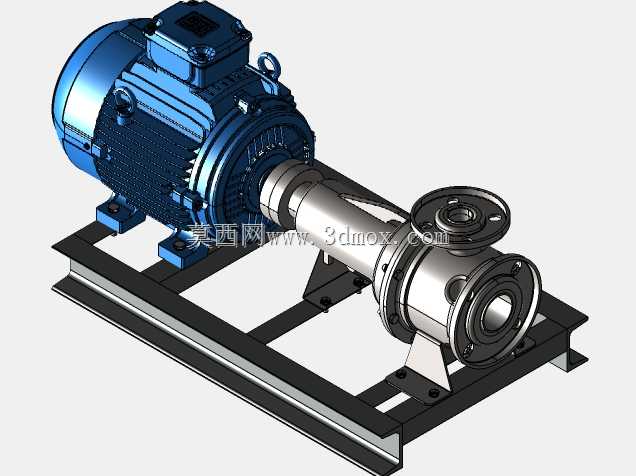

在市政供水、暖通循环、化工流体输送、冷却系统配套等场景中，卧式离心泵是应用覆盖度极高的流体输送设备，这款洛瓦拉结构的卧式离心泵模型，完全按照实际工业产品的装配逻辑搭建，可直接用于设备选型配套、管路系统布局校核、泵组安装方案模拟等工作。从结构设计逻辑来看，模型将泵体过流端、连接传动段、驱动电机、共用底座四个核心模块做了独立的结构拆分，每个部件的装配约束关系完全匹配实际安装工艺：泵体端采用法兰式进出口结构，进出口的法兰螺栓孔位、密封面尺寸都符合通用管路对接标准，做管路布局时可以直接匹配对应通径的法兰管件，不需要额外调整接口尺寸。传动连接段采用了加长联轴结构，既可以补偿电机与泵轴运行中产生的微小同轴度偏差，也预留了机械密封的安装维护空间，日常检修更换密封件时不需要完全拆解泵体与电机，能大幅缩减现场维护的拆装工作量。驱动端采用标准卧式三相异步电机结构，电机的散热筋、接线盒、风罩端盖的外形尺寸都按照通用工业电机的安装尺寸做了还原，电机底脚的安装孔位与共用底座的安装槽完全对应，安装时可以通过底座上的长条形调节槽调整电机轴向位置，方便对联轴器的对中精度做微调，避免因对中偏差过大导致的轴封磨损、轴承过热问题。共用底座采用型钢焊接框架结构，底座的型钢截面尺寸、加强筋布局都考虑了泵组运行时的承重与减震需求，底座上预留的地脚螺栓孔位符合常规混凝土基础的安装规范，做厂房设备布局时可以直接参照模型的安装边界预留基础尺寸，不需要额外核算安装空间。整个泵组的外形轮廓按照实际产品的尺寸比例还原，进出口的中心高度、泵轴中心距底座的安装高度、电机与泵体的轴向总长度都做了精准的尺寸约束，在做三维厂房布局、管路系统设计时，可以直接调用该模型做干涉检查，提前规避管路与设备、设备与周边构筑物的碰撞问题。过流部件的内部流道结构也做了符合水力设计的轮廓还原，叶轮的叶片数量、蜗壳的流道截面变化都符合离心泵的水力性能要求，做泵组性能仿真时可以直接提取内部流道模型开展流体分析，不需要重新构建过流部件结构。
