三法兰Y型分流管道接头结构设计

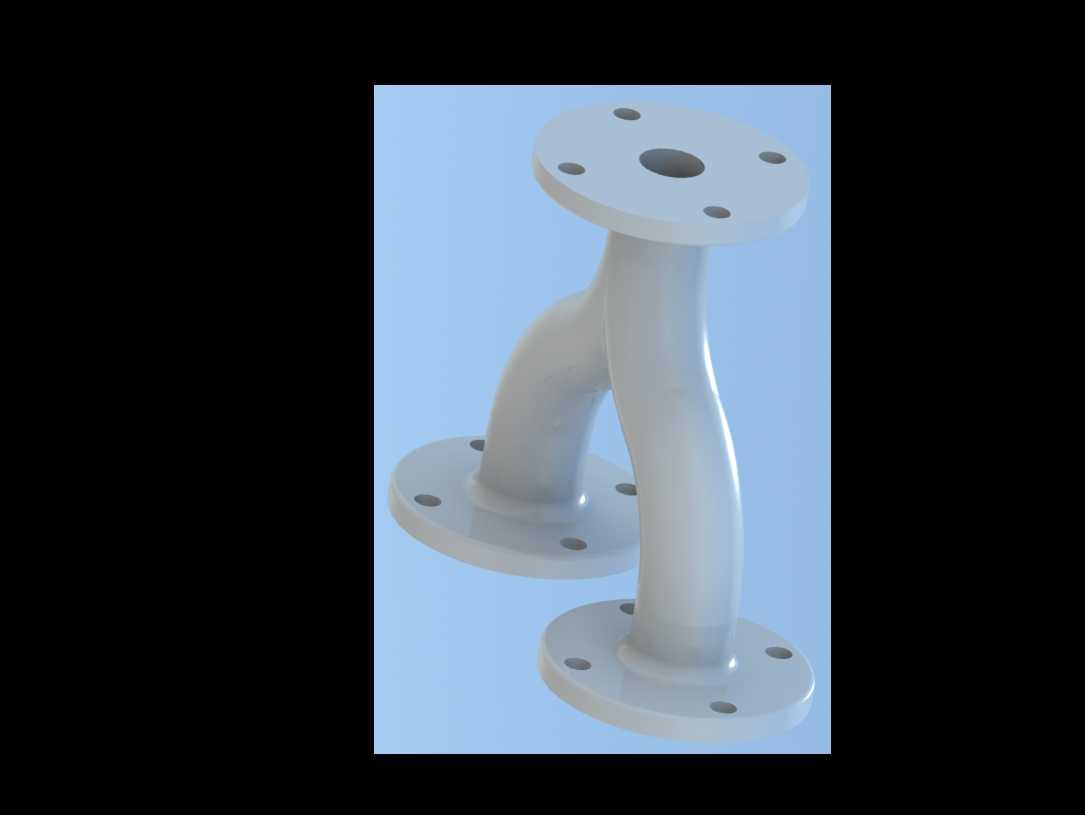

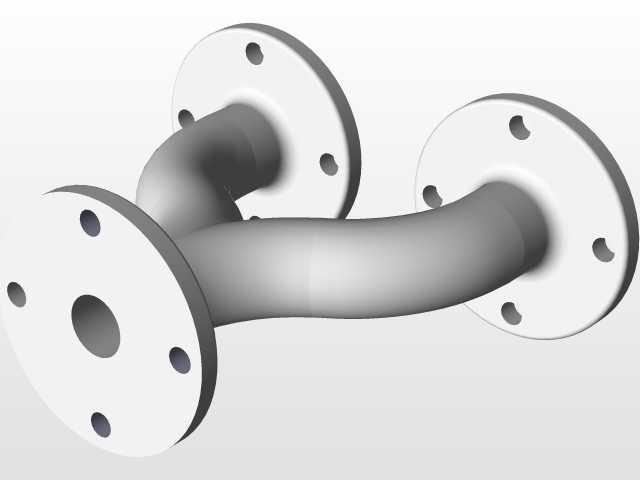

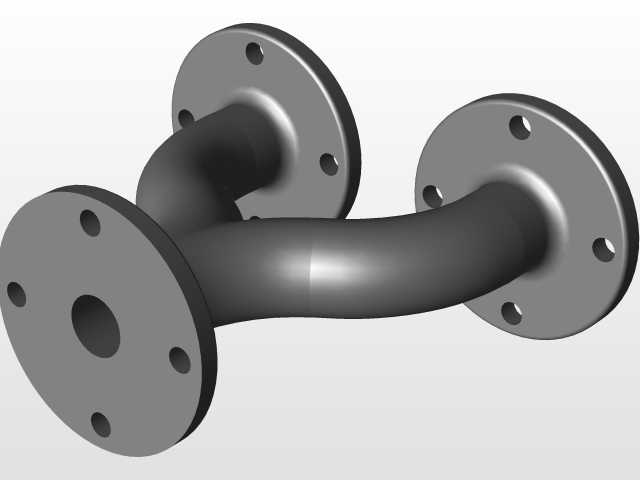

这类三法兰Y型分流接头在流体输送管路系统中承担着单路输入双路输出的介质分流功能，常见于化工流体输送、市政给排水、暖通循环水、工业制程管路等场景，可在不额外加装多组弯头与三通拼接件的前提下，实现管路的平顺分流，减少管路拐点带来的介质压损。从结构设计角度看，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓通孔，安装时可通过螺栓配合密封垫片与对应管路法兰锁紧，能承受中低压工况下的管路载荷，密封可靠性优于螺纹连接的小通径管件，适合通径较大的管路布设场景。整体流道采用圆弧过渡的Y型分叉设计，没有直角弯折结构，介质流经分流位置时不会产生明显的湍流与冲击，既可以降低管路运行时的振动噪音，也能减少介质中固体杂质在拐角处的沉积堵塞概率，延长管路维护周期。设计过程中需要重点控制三个法兰端面的平面度与相对位置公差，若法兰端面存在翘曲或者安装孔位同轴度偏差，现场安装时会出现螺栓无法对位、密封面压合不均导致泄漏的问题；分叉位置的壁厚需要做均匀过渡处理，避免壁厚突变带来的应力集中，在管路承受压力波动或者温度形变时，该位置不会因为应力集中出现开裂失效。三个法兰的安装边界需要匹配对应管路的法兰标准，螺栓孔的分度圆直径、孔位数量、通孔直径都要和对接法兰保持一致，接头整体的轴向与径向尺寸需要提前核算，确保现场布设时不会和周边管路、支撑结构产生干涉。流道的内壁粗糙度需要控制在合理范围，降低介质流动的沿程阻力，对于输送有腐蚀性介质的场景，还可以根据需求调整材质或者做内壁防腐处理。这类一体成型的Y型法兰接头，相比多个管件焊接拼接的分流结构，没有额外的焊缝泄漏点，整体结构强度更高，安装时只需要完成三组法兰的对接锁紧，不需要现场焊接作业，能大幅缩短管路安装的施工周期，也降低了现场焊接质量不稳定带来的后期泄漏风险。在管路系统设计选型时，需要根据管路的设计压力、介质属性、通径流量要求匹配合适的接头规格，确保接头的公称压力等级与整个管路系统的压力等级匹配，避免运行过程中出现结构失效。
