卧式多级离心泵赛尔OP32结构设计

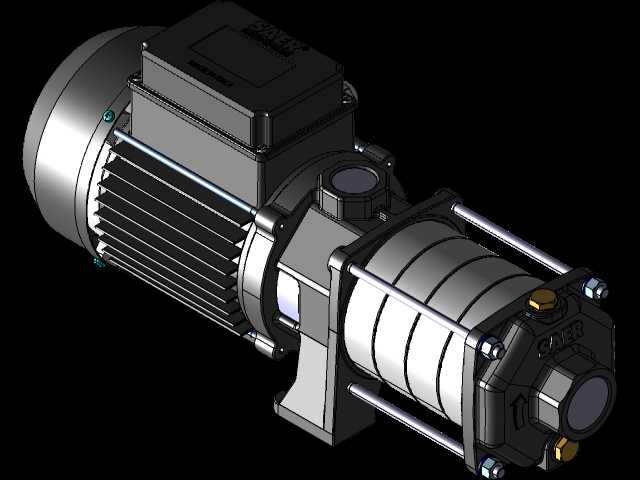

这款卧式多级离心泵的三维结构完整还原了赛尔OP32机型的实际装配状态，从驱动端的电机部分到液力端的泵头组件，每一处连接关系、紧固件位置都按照实物测绘比例搭建，可直接用于设备选型阶段的布局校核、管路系统的干涉检查，也能作为泵类产品结构设计的参考样例。在民用供水、工业循环水系统、小型水处理设备配套场景中，这类卧式多级泵常被用于楼宇二次供水、设备冷却水循环、净水系统增压等工况，相比单级离心泵，它能在较小的占地面积下提供更高的输出扬程，适配需要稳定中高压力输出的流体输送需求。从设计思路来看，这款泵采用电机与泵体直联的卧式布局，驱动端的散热筋结构完全匹配异步电机的散热需求，接线盒的位置预留了足够的线缆弯折空间，避免安装时线缆过度弯折导致的绝缘层破损；泵头部分采用分段式叶轮腔结构，通过多根拉紧螺栓将各级导叶、叶轮腔体串联固定，既保证了各级腔体的同轴度，也方便后期拆解维护叶轮与密封件。进出口的法兰连接位置做了加厚处理，能承受管路连接时的螺栓预紧力，避免长期运行后法兰变形出现渗漏；底部的安装脚座设置了长条形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的基座加工精度要求。建模时对密封结构做了细节还原，泵轴与腔体之间的机械密封位置预留了标准的安装间隙，叶轮与导叶的流道轮廓按照实际水力模型做了等比例还原，能直观展示流体从进水口进入后，逐级经过叶轮增压最终从出水口排出的路径。整机的轴向尺寸控制紧凑，电机端的风罩、泵头端的排气螺塞位置都没有超出安装脚座的边界范围，在集成到整机设备内部时，不需要额外预留过多的周边避让空间，适合配套在空间受限的一体化水处理设备、小型工业循环机组中使用。连接螺栓的规格、位置都按照实际装配关系排布，拆解时可以直观看到每一个紧固件的对应安装位置，对于刚接触泵类结构的设计人员来说，能快速理解卧式多级泵的装配逻辑与各部件的功能作用，避免在自行建模时出现结构错位、安装干涉的问题。
