适配K1 osiris机械臂的双吸盘末端工具

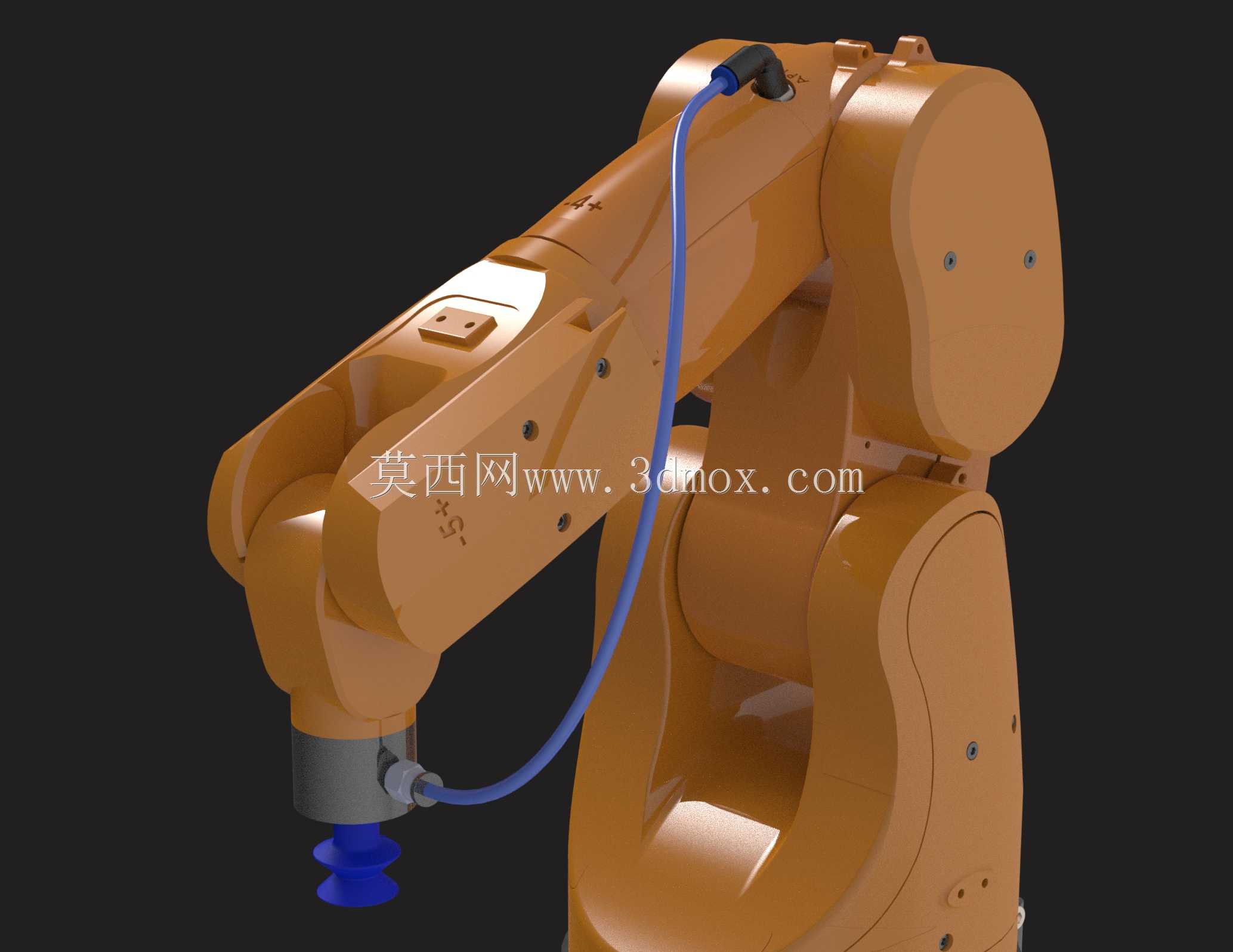

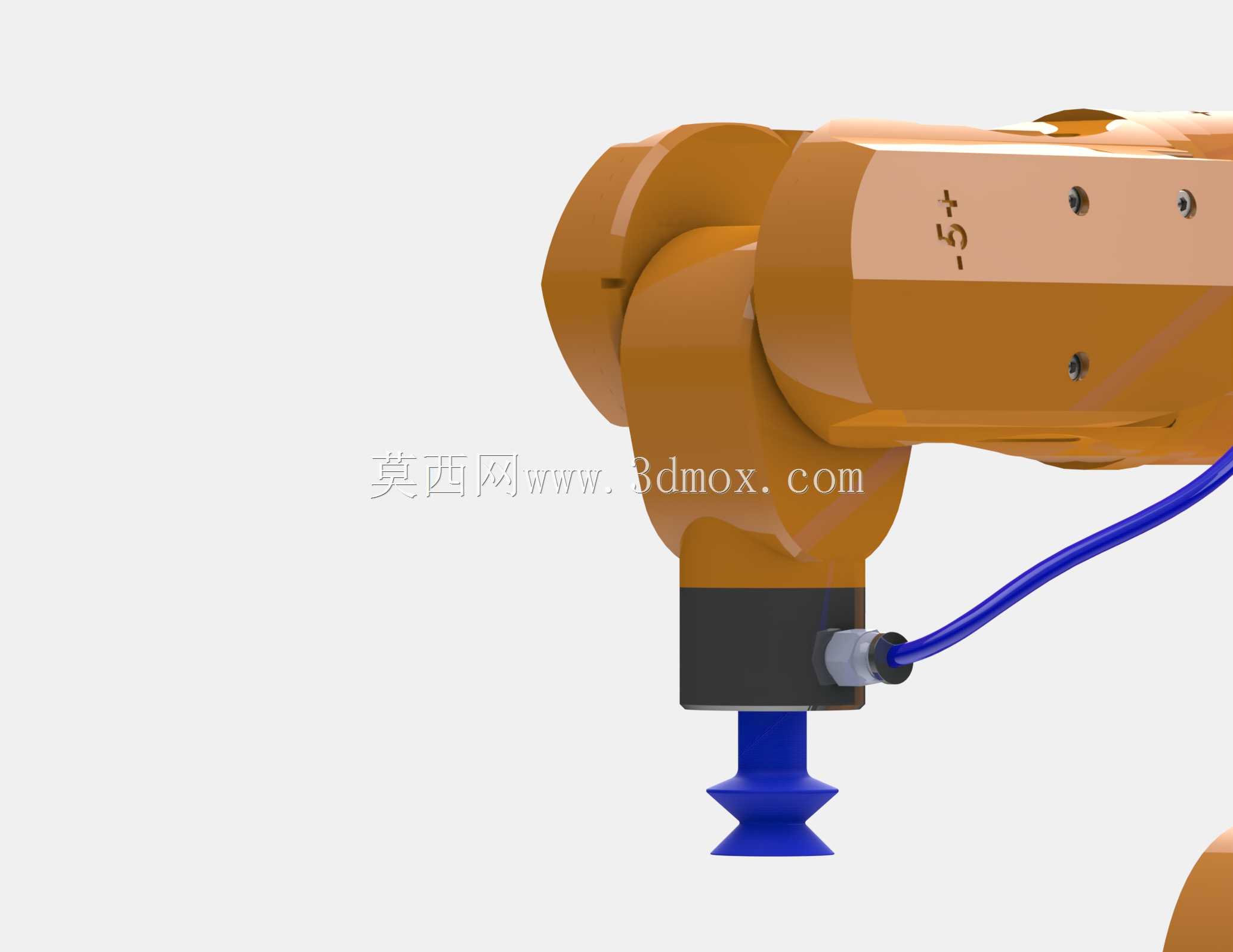

在3C电子装配、小型零部件上下料、轻量包装分拣这类产线场景里，机械臂末端的执行器选型直接决定整站的节拍效率与抓取稳定性，这款双吸盘末端工具就是针对小负载多工位抓取需求做的适配设计。从实际使用场景来看，它主要配合K1 osiris系列小型六轴机械臂使用，针对平面类、易刮花的薄壁工件，比如手机中框、塑料包装盒、PCB载板这类不适合夹爪硬接触抓取的物件，真空吸盘的柔性接触能避免工件表面产生压痕或夹伤，双吸盘的布局相比单吸盘，在抓取长宽比偏大的薄片工件时能有效避免抓取过程中工件倾斜、掉落的问题，吸附受力更均匀。

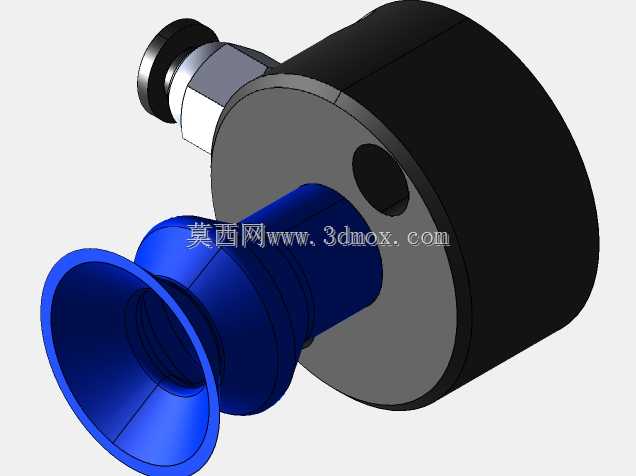

设计层面上，这款工具的安装法兰完全匹配K1 osiris机械臂末端的安装孔位，不需要额外做转接板就能直接固定，气路走线顺着机械臂小臂的走线槽布置，末端的气管接头采用快插式设计，现场维护更换气管时不需要拆整个末端结构，能大幅缩短换型调试的时间。吸盘采用的是波纹型真空吸盘，接触工件时能有一定的压缩行程补偿，哪怕工件摆放位置存在±2mm的高度差，也能保证吸盘端面完全贴合工件表面形成密封，不会因为位置偏差出现漏气失压的情况。

从安装边界尺寸来看，这款工具整体外伸长度控制在机械臂末端负载允许的力矩范围内，不会因为末端过长导致机械臂运行时出现力矩过载报警，整体径向尺寸紧凑，在机械臂进入狭窄工装位取放料时，不会和周边的治具、护栏产生干涉。气路接口设置在工具的侧上方，和机械臂末端的走线路径完全贴合，不会出现气管弯折、缠绕的问题，在机械臂连续高速往复运行的工况下，气管的弯折寿命能得到有效保障。

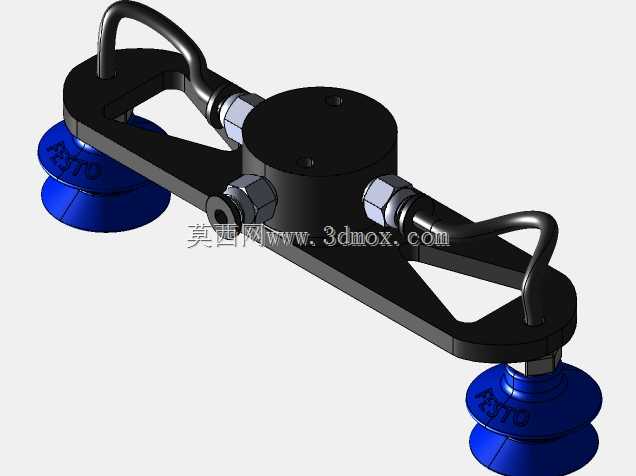

功能特性上，双吸盘的间距是针对常见的小型工件尺寸做的优化，既可以同时吸附两个小工件提升单次取放的效率，也可以两个吸盘共同吸附一个尺寸稍大的工件提升抓取稳定性，真空接气口预留了独立的气路通道，后续如果需要做单吸盘独立控制，只需要在气路上加装电磁阀就能实现，不需要对末端结构做二次改造。整个工具的主体结构采用轻量化设计，在保证结构刚性的前提下尽可能降低自身重量，能把更多的负载余量留给待抓取的工件，不会因为末端工具自重过大挤占机械臂的有效负载能力。在实际产线调试时，这款工具的TCP标定也比较便捷，吸盘的接触端面就是工具的作业中心点，只需要通过四点标定法就能快速完成TCP参数设置，不需要复杂的标定流程就能快速投入使用。
