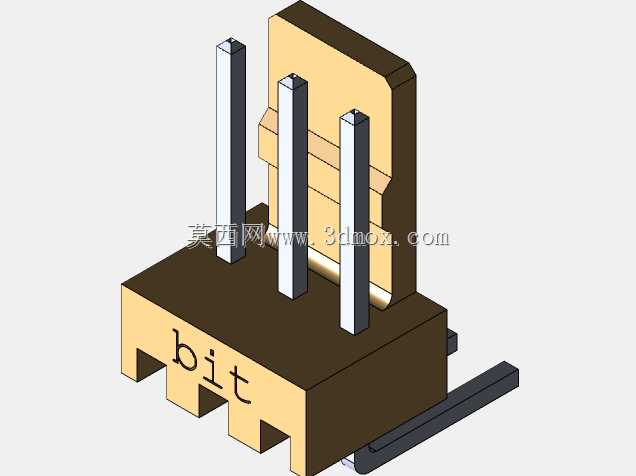

2.54间距3Pin直插莫仕连接器结构

项目分类:3D模型 发布时间:2021-09-27 ID:289594
  • 2.54间距3Pin直插莫仕连接器结构
  • 2.54间距3Pin直插莫仕连接器结构

在消费电子、工业控制板卡的板级互连场景里,这类间距2.54mm的3Pin直插连接器是信号与小功率供电链路里的常用互连部件,日常选型时经常会碰到板上空间局促、焊盘排布受限的情况,这款连接器的结构设计刚好适配这类紧凑安装需求。从实际安装边界来看,该连接器针脚中心距严格遵循2.54mm通用间距规范,三个插针沿长度方向等距排布,插针伸出塑胶本体的长度适配常规1.6mm厚度PCB的波峰焊工艺,插针根部做了阶梯限位结构,插装时能精准卡入PCB对应焊盘孔,避免过插导致的本体歪斜、焊盘虚焊问题。塑胶基座的底部设计了两个对称的定位凸台,对应PCB上预留的定位孔,过炉焊接时可以抵消焊锡流动带来的本体偏移,保证三个插针的共面度控制在焊接公差允许范围内,不会出现个别针脚虚接的问题。基座侧面延伸出的锁扣结构,是和配套线束端胶壳对接时的防脱结构,对接到位后会发出清晰的卡扣反馈声,在设备存在小幅振动的使用场景下,能避免接插件受外力拉扯松脱,保证信号传输的连续性。从设计思路上看,这款连接器没有采用多余的冗余结构,塑胶本体的壁厚均匀,既满足注塑成型时的熔体流动要求,避免出现缩痕、缺胶等成型缺陷,又尽可能压缩了本体的整体占用空间,本体背部的挡墙结构刚好高出插针顶端一定距离,在手工插接线束或者板上调试时,能避免误碰导致的插针弯折变形。在实际设备应用中,这类3Pin连接器常被用于板上低速信号传输、小电流供电回路,比如传感器信号接入、板载功能模块的供电连接,相比更大间距的连接器,它的占用板面积更小,相比间距更小的高密度连接器,它的插针强度更高,手工焊接容错率更好,不需要特殊的焊接工装就能完成装配。基座底部的焊盘避让槽设计,能让焊锡在焊接时顺着插针浸润到焊盘表面,不会因为塑胶本体贴紧PCB导致焊锡无法爬升形成虚焊,同时槽体的高度也控制在合理范围,不会因为间隙过大导致助焊剂残留堆积在本体下方。插针本身采用镀锡铜基材,导电性能满足小电流传输要求,表面镀层兼顾可焊性与抗氧化能力,长期在常规工业环境下使用不会出现针脚氧化导致的接触电阻升高问题。对接端的插针做了导向倒角,和配套胶壳对接时不需要精准对位就能顺利插入,降低了生产线装配时的对位难度,提升装配效率。
