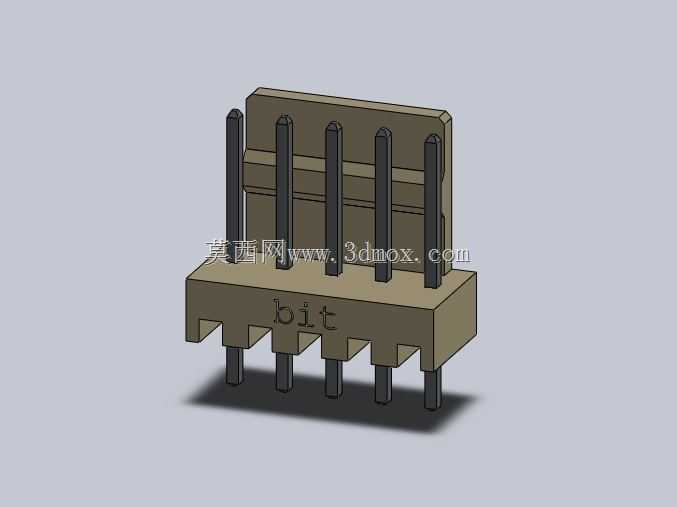

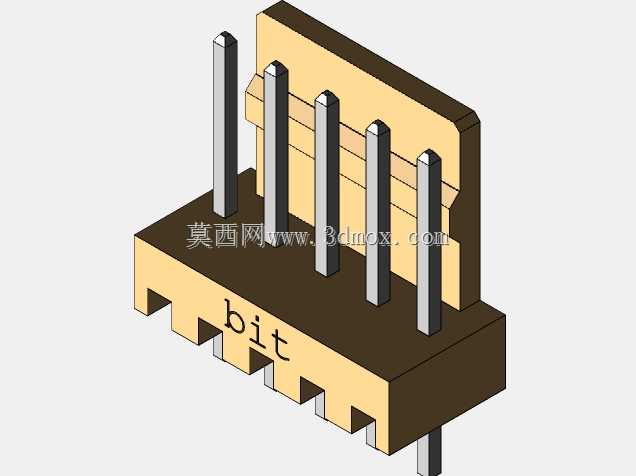

2.54mm间距直插式莫仕连接器结构

在消费电子、工业控制板卡、小型测控设备的板间互联场景里，这类2.54mm间距的直插连接器是板级信号传输最常用的互联元件之一，日常选型时经常会碰到安装孔位匹配、插针伸出长度、塑壳定位精度这类细节问题，这个三维结构完整还原了实物的装配边界与外形特征，能直接用于PCB布局的干涉检查、整机结构的装配验证。从实际使用场景来看，这类连接器主要承担低压信号的板对板、板对线传输功能，常见于单片机开发板、工业IO模块、小型传感器转接板的信号引出端，相比同间距的普通排针，带塑壳定位的结构能避免插针歪斜导致的焊接不良，插合时的导向结构也能降低错插、斜插的概率，减少现场装配的返工率。设计层面上，这个结构严格遵循2.54mm的标准排距，单排插针的中心距公差控制在板级互联的通用允许范围内，塑壳部分的定位凸台与PCB上的安装孔位完全匹配，焊接时插针不会因为焊锡流动出现偏移，插针伸出塑壳底部的长度刚好适配1.6mm标准厚度PCB的波峰焊工艺，既不会因为插针过短导致焊盘吃锡不足，也不会因为伸出过长在PCB背面突出过多影响后续壳体装配。上部的插合端做了防呆限位结构，对应的母座插合时只能沿垂直方向推入，不会出现横向偏移导致插针弯折，塑壳侧面的加强筋结构提升了整体刚性，在多次插拔后不会出现塑壳开裂、插针松动的问题。从安装边界来看，这个连接器的整体宽度、塑壳高度都做了精准还原，在做整机结构布局时，可以直接导入这个模型核对与周边电容、电阻、接线端子的安全间隙，避免出现PCB打样后连接器与周边元件干涉、外壳无法合盖的问题，插针顶部的伸出长度也适配常规杜邦线母座的插合深度，不会出现插合过松接触不良、插合过深顶坏塑壳的情况。对于结构设计人员来说，这类标准件的三维模型不需要从零开始绘制，直接调用就能大幅缩短板卡结构的验证周期，尤其是在做紧凑布局的小型测控设备时，精准的连接器模型能提前预判装配风险，减少后续改板的次数。
