立式往复式空气压缩机结构设计模型

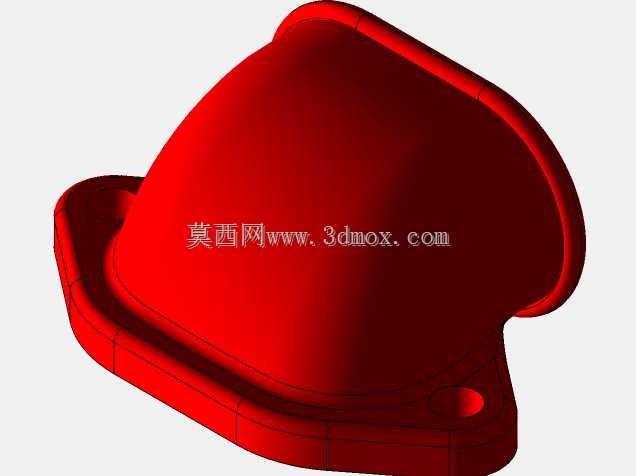

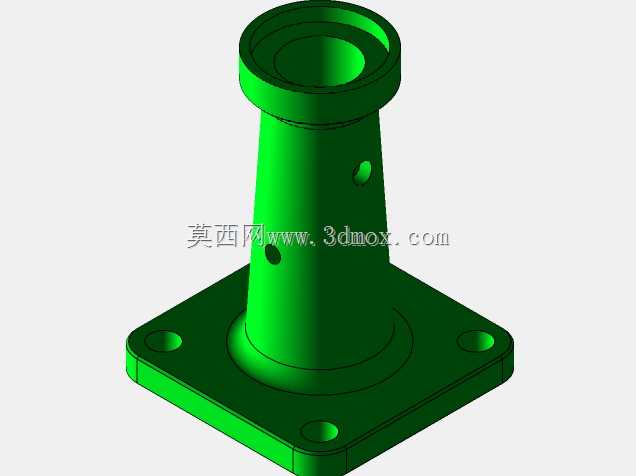

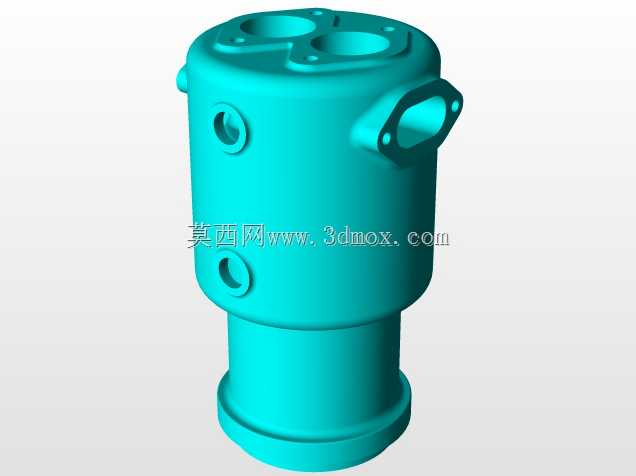

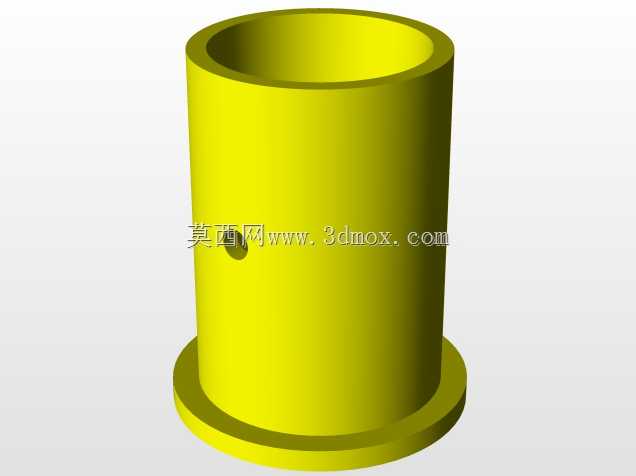

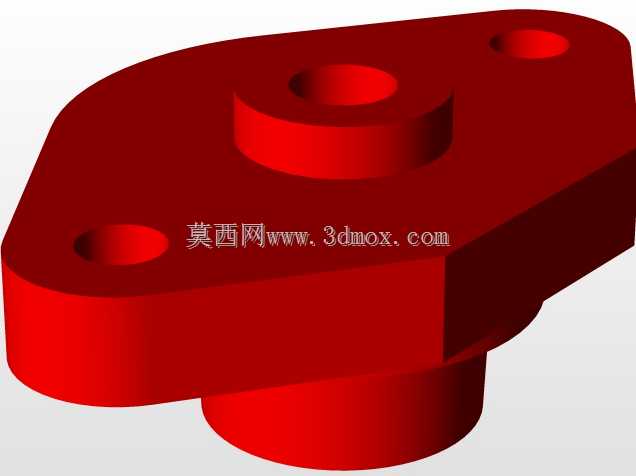

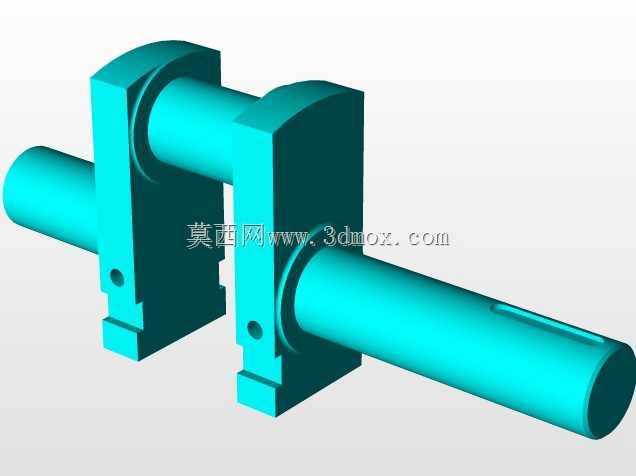

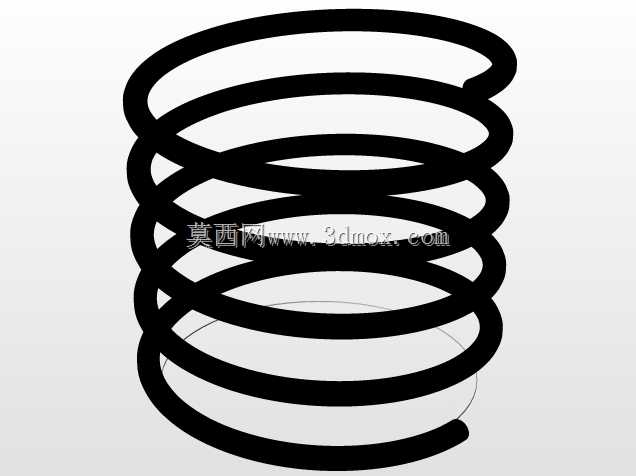

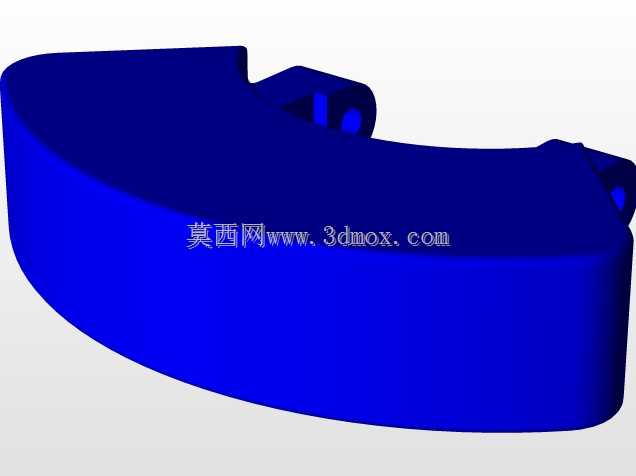

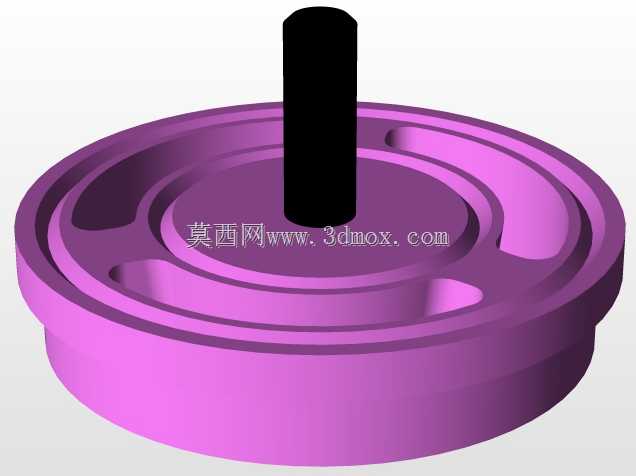

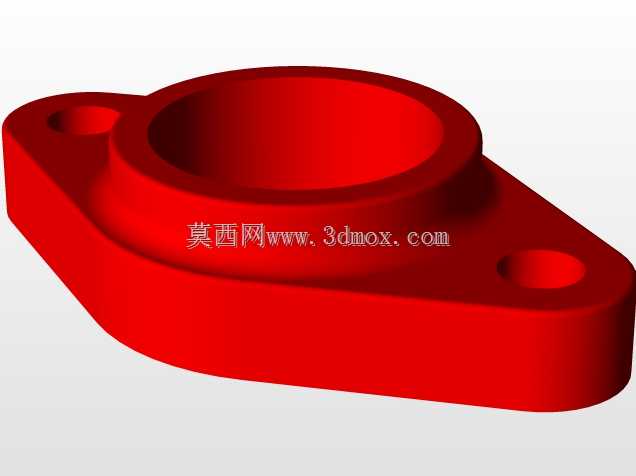

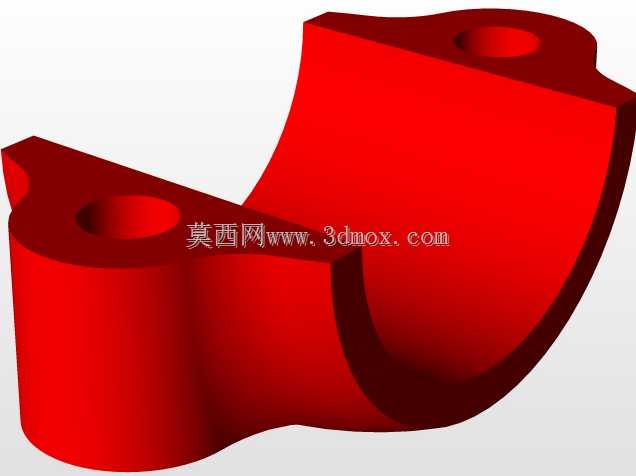

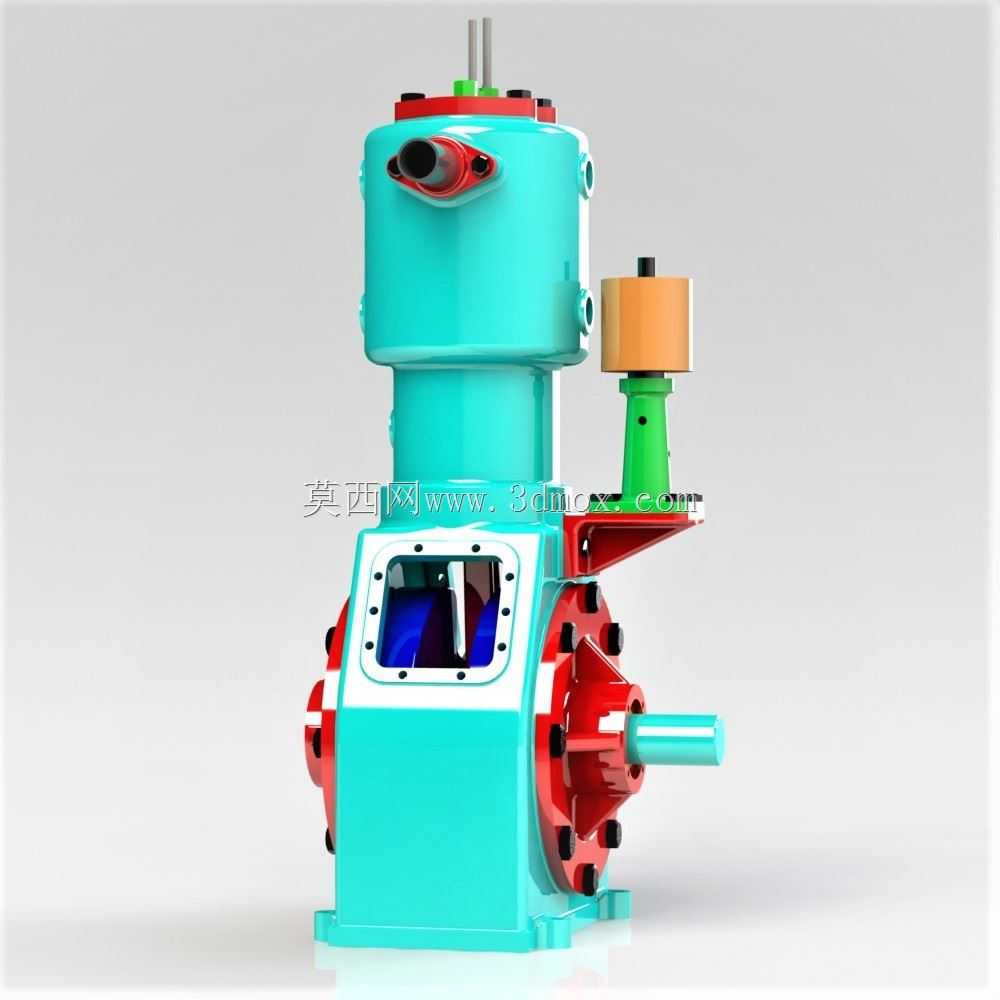

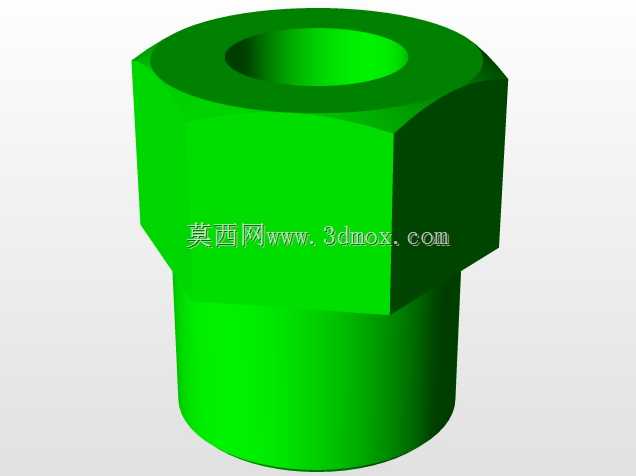

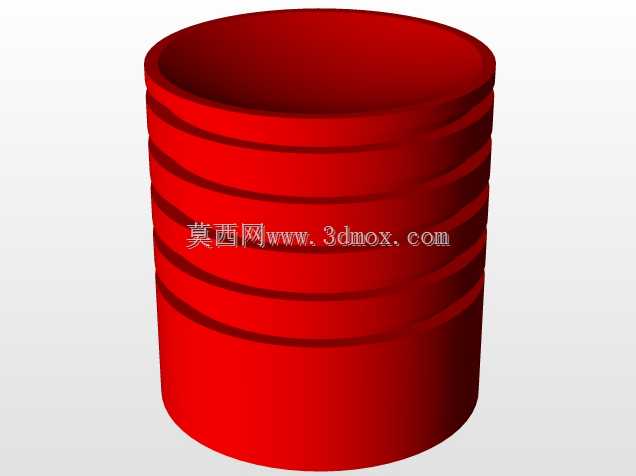

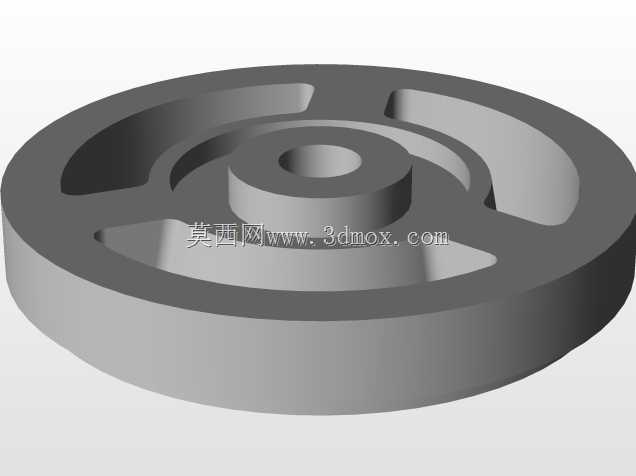

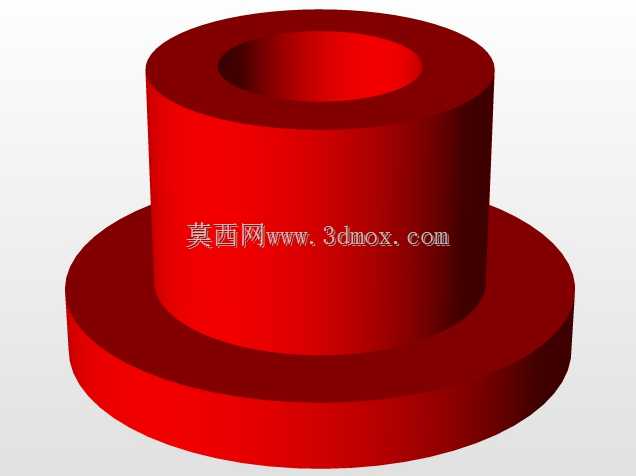

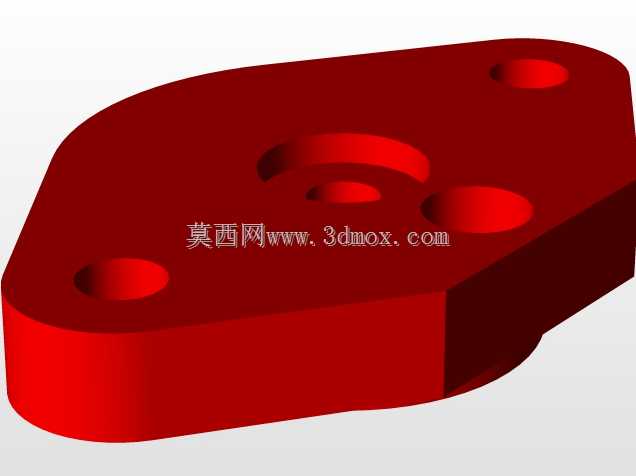

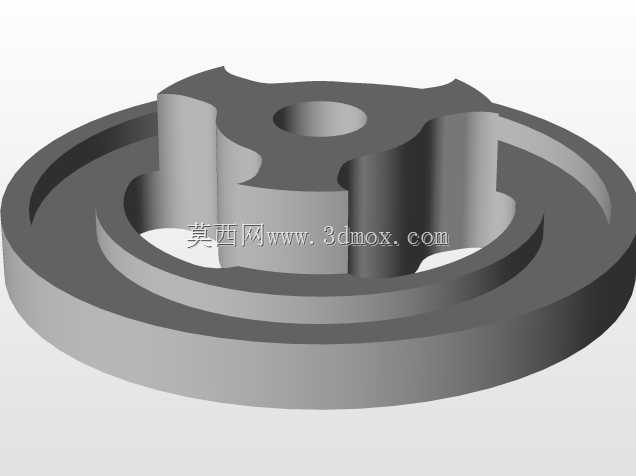

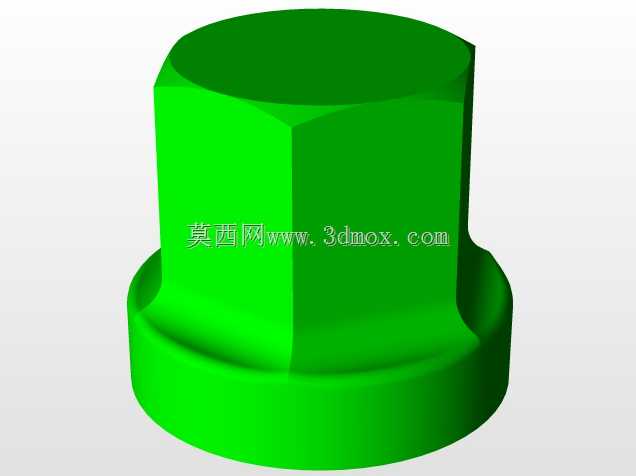

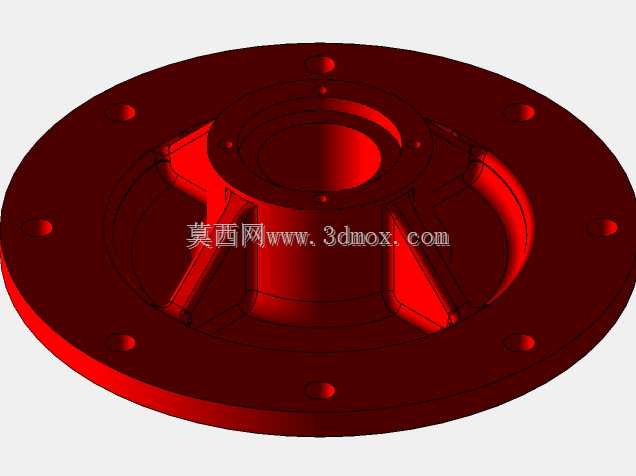

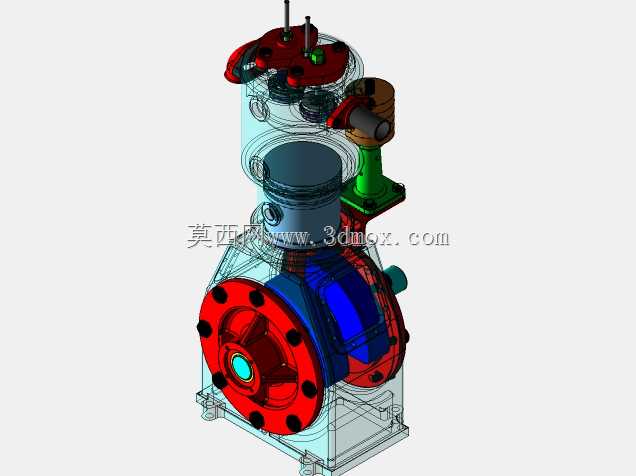

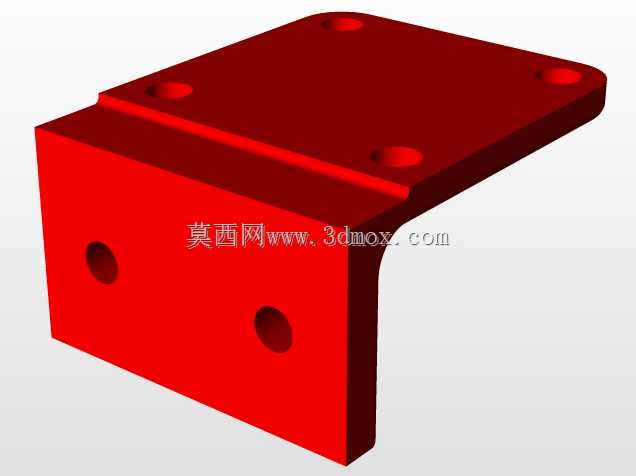

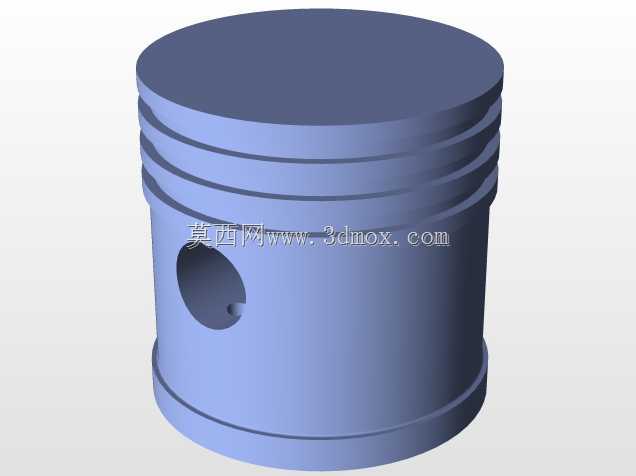

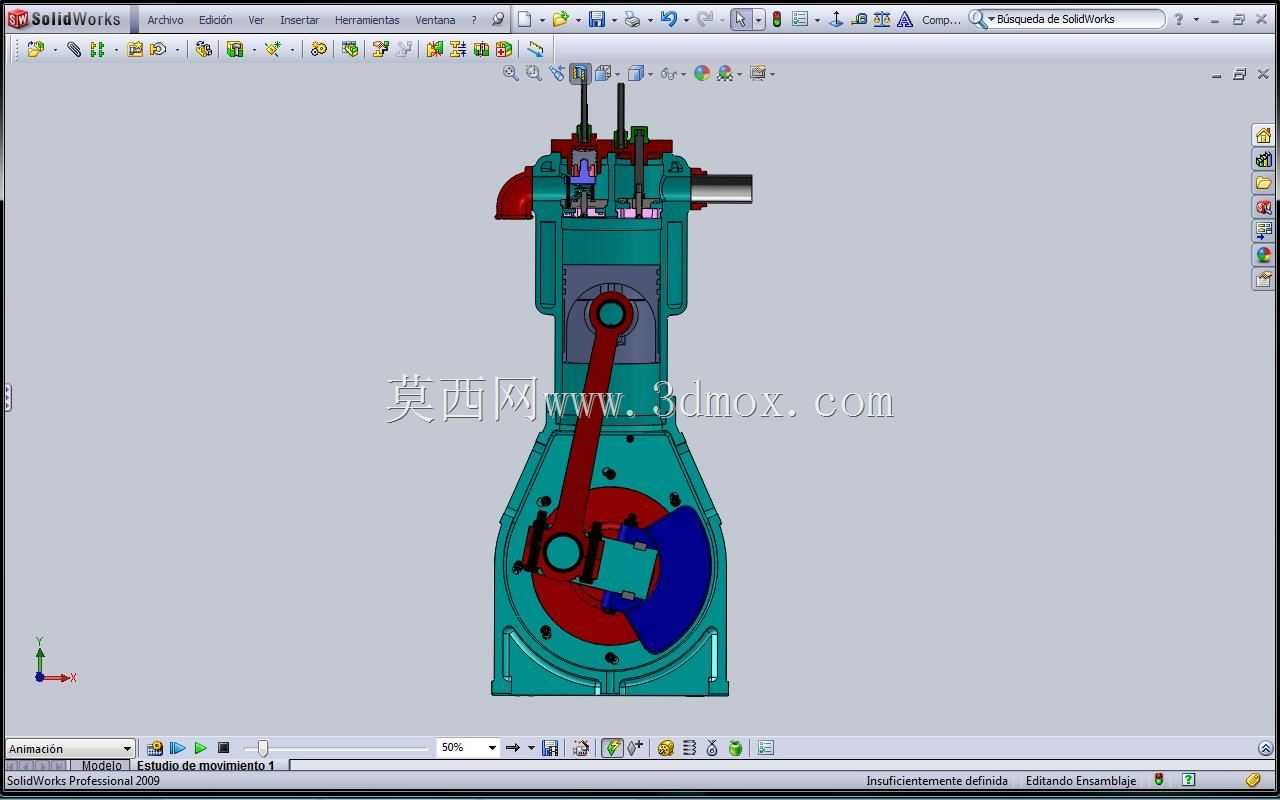

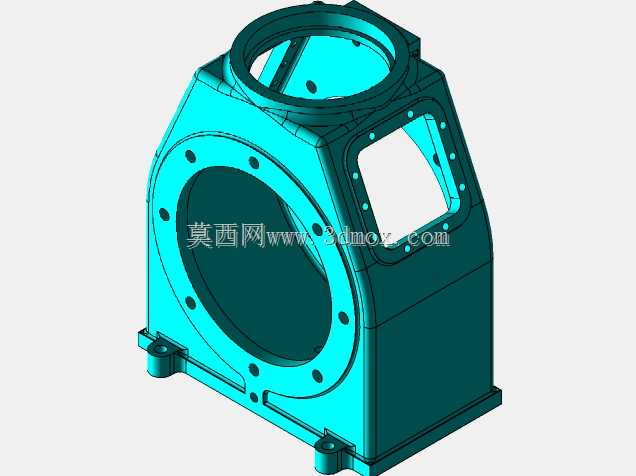

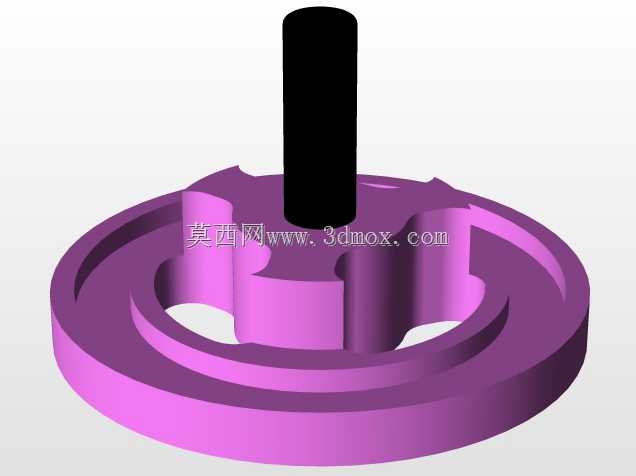

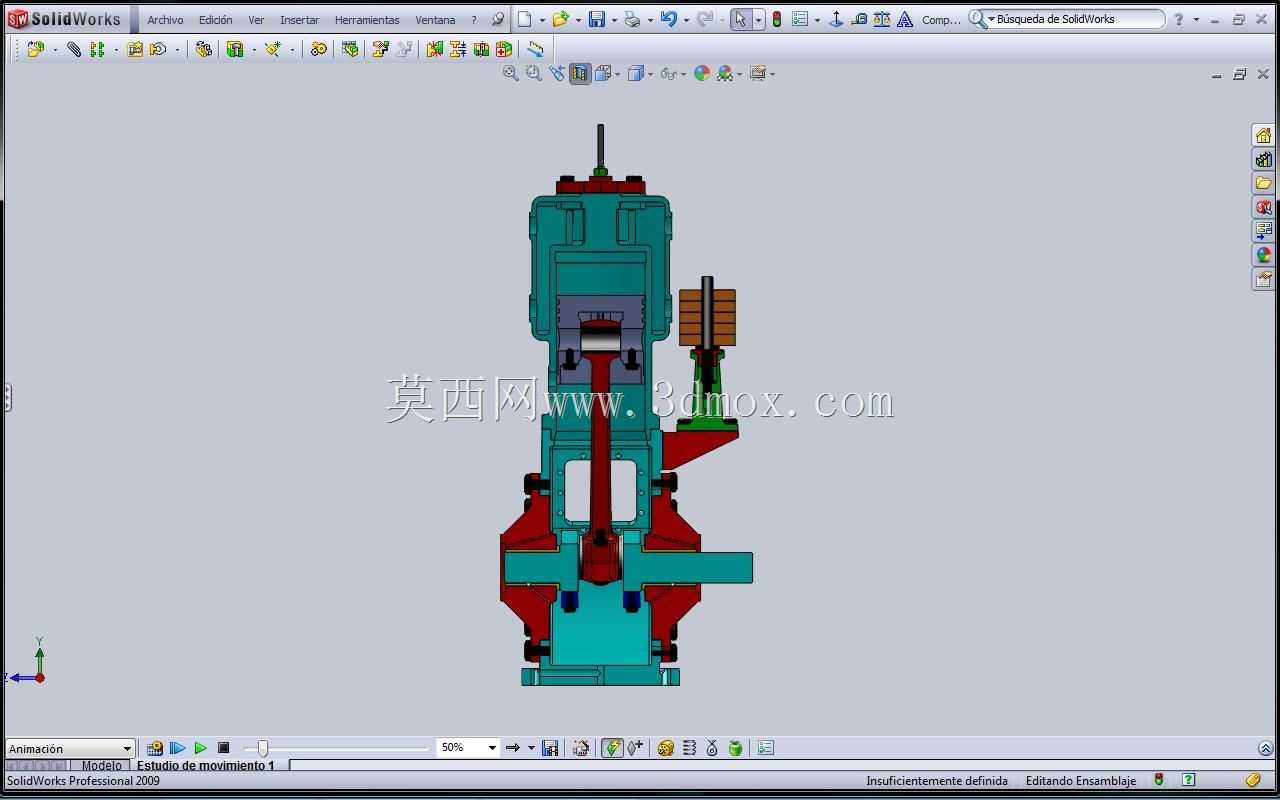

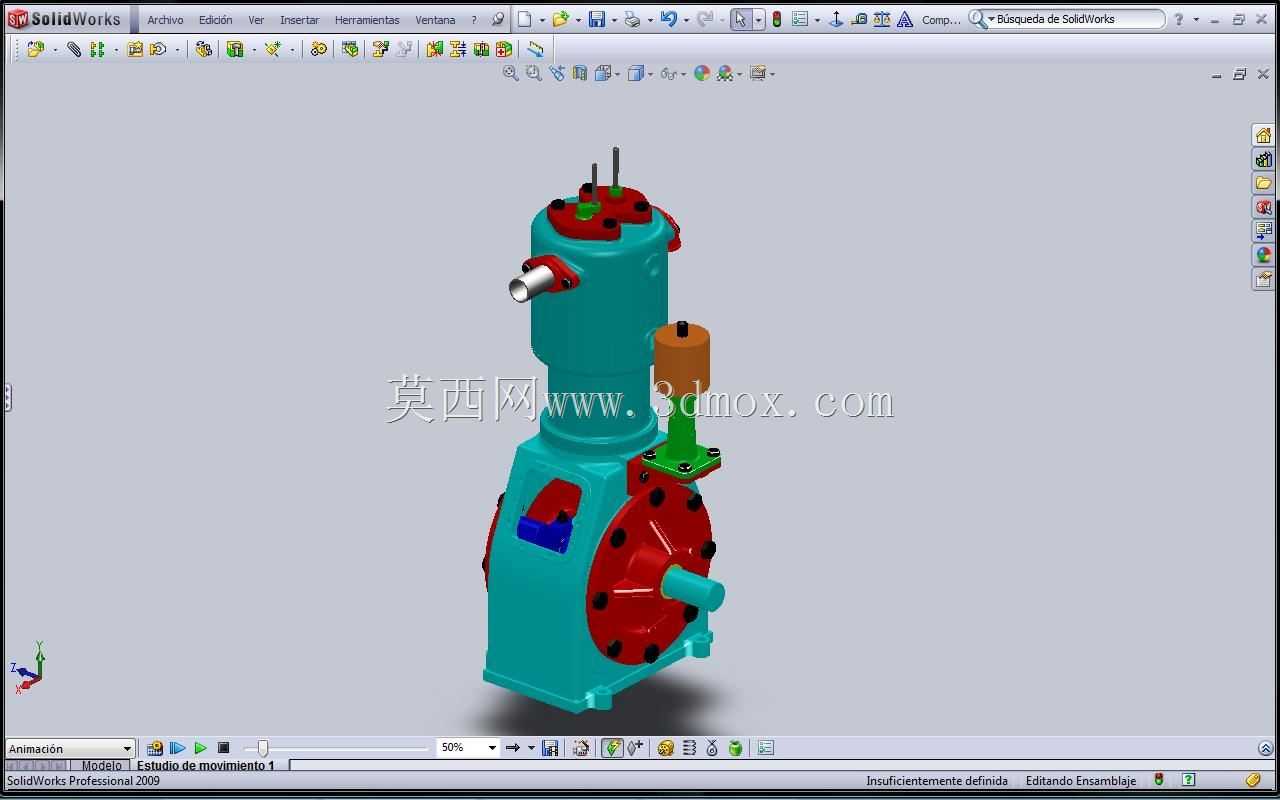

在中小型工厂气动工具供能、车间仪表气稳压、小型气控生产线动力供给场景中，这类立式往复空气压缩机是普及率极高的通用动力设备，区别于大型螺杆式机组的集中供能模式，该类机型可独立部署在工位旁，减少长距离管路输送带来的气压损耗，适配分散式用气需求。从结构设计逻辑来看，模型采用立式缸体布局，将压缩缸段设置在曲轴箱上方，动力输入轴水平伸出曲轴箱侧端，可直接通过联轴器对接驱动电机，或加装皮带轮实现变速传动，这种布局能大幅压缩设备的水平占地面积，对安装场地的面宽要求更低，适合空间局促的车间边角、设备夹层区域部署。曲轴箱部分采用箱式一体式铸造结构，侧面预留透明观察视窗，可直接观测内部曲柄连杆机构的运行状态，日常巡检时无需拆解壳体即可判断润滑油位、连杆运动是否存在卡滞异常，视窗周边采用螺栓压紧密封结构，密封垫可单独更换，降低后期维护成本。压缩缸顶部集成进排气阀组与调压接口，侧方伸出的带防护接口为排气输出端，可直接对接储气罐或输气管路，旁侧的小型立式组件为调压与卸荷结构，当输出气压达到设定阈值时可自动打开卸荷通道，避免缸内压力持续升高造成部件过载，保障设备运行安全。安装边界方面，设备底部为平整安装基座，预留四个对称布置的地脚螺栓孔，安装时需保证基座平面水平度偏差不超过千分之二，避免曲轴运转时因偏载造成轴瓦异常磨损；动力输入轴的伸出端需预留至少150mm的操作空间，方便后期拆装联轴器或皮带轮，缸体顶部的阀组区域需预留200mm以上的垂直维护空间，方便定期清理阀片积碳、更换密封垫片。设计时将运动部件全部封闭在壳体内部，仅输出轴、排气接口、调压结构外露，既减少车间粉尘进入运动副造成磨粒磨损，也能避免运转部件外露带来的生产安全隐患，适配多粉尘的机加工、建材生产车间使用场景。
