西林德罗帕压缩机气缸散热结构设计

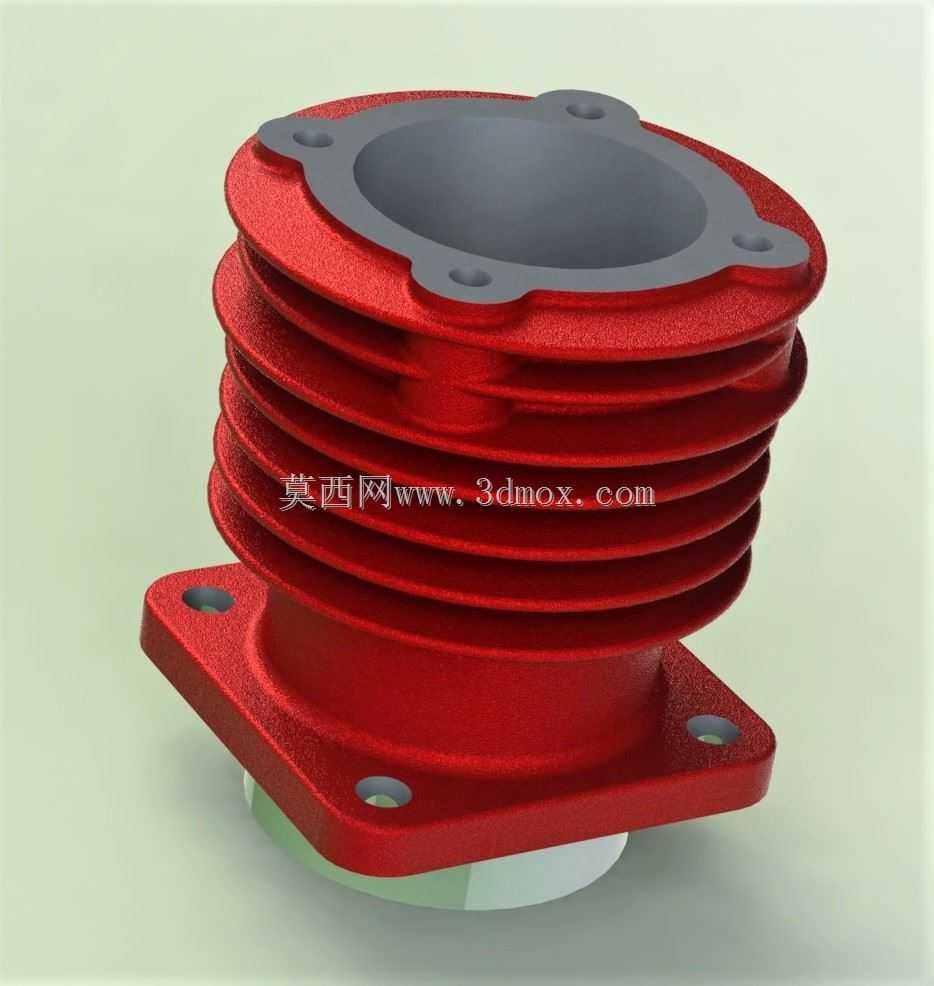

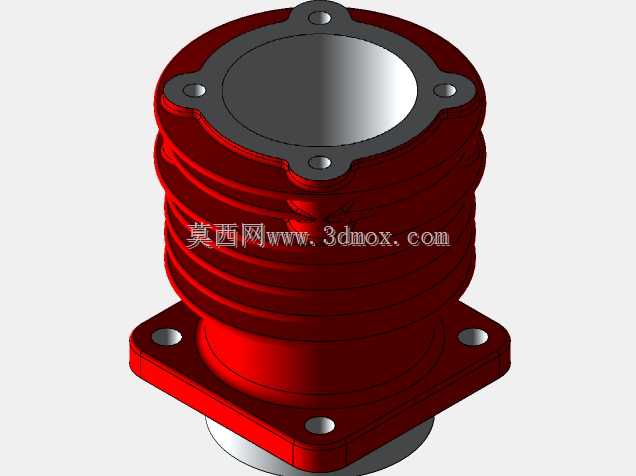

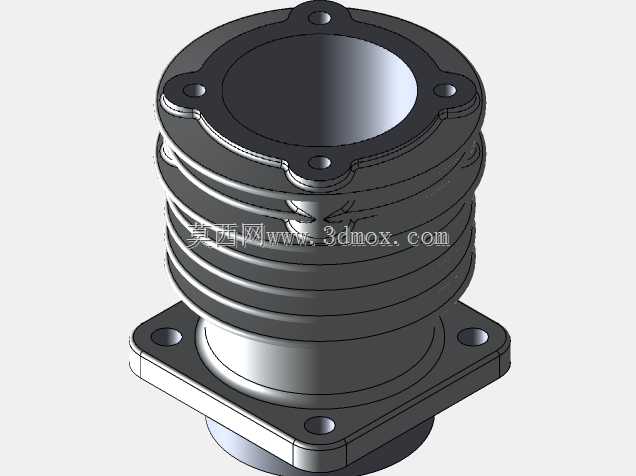

在小型往复式压缩机的整机结构中，气缸部件是直接决定压缩效率、运行寿命与散热表现的核心组件，本次呈现的气缸结构，针对小排量风冷压缩机的工况需求做了针对性的结构优化，适配便携动力气源、小型制冷机组、低压气动供给等多个应用场景。从安装边界来看，该气缸采用上下双法兰的固定形式，下端方形法兰带有四个对称分布的安装通孔，可直接与压缩机曲轴箱的上端面配合定位，安装孔的孔位公差按照IT7级精度设计，能保证装配后气缸轴线与曲轴连杆机构的运动同轴度，避免活塞运行过程中出现偏磨、卡滞的问题；上端的异形法兰带有四个均布的安装孔，用于匹配阀板组件与气缸盖的安装，法兰端面加工有密封槽位，可嵌入密封垫片实现压缩腔的静密封，防止压缩过程中出现气体泄漏。散热结构是该气缸设计的核心重点，缸体外壁采用多层环形散热鳍片结构，鳍片沿缸体轴向等距排布，每片鳍片的厚度、间距都经过热传导仿真验证，在保证缸体整体结构刚度的前提下，尽可能增大与空气的接触换热面积，适配风冷工况下的自然散热或强制风冷需求，避免压缩机连续运行时缸内温度过高，导致润滑油碳化、活塞环密封失效、充气效率下降等问题。缸体内部的活塞腔体为高精度圆柱型腔，内壁的尺寸精度、圆柱度、表面粗糙度都按照活塞往复运动的配合要求设计，可与活塞环形成精密的滑动配合，保证压缩过程中腔体的密封性，减少气体窜漏。在设计思路上，该气缸摒弃了多余的冗余结构，整体采用一体化铸造成型后做精加工处理，既减少了装配环节的累积误差，也能保证缸体的结构强度，承受活塞往复运动带来的交变压力载荷。鳍片的边缘做了圆角过渡处理，既可以避免铸造过程中出现应力集中导致的开裂问题，也能在装配维护过程中减少锐边划伤的风险。上下法兰的密封面都预留了足够的加工余量，可在精加工后保证平面度要求，让密封垫片受力均匀，长期运行下也不会出现密封失效的问题。从实际使用场景来看，这类气缸多用于排量在50cc-100cc区间的小型单缸压缩机，可配套小型空压机、车载充气泵、小型制冷压缩机组等设备，在连续运行工况下，散热鳍片能快速将活塞压缩气体产生的热量导出到外界空气中，维持缸体在合理的工作温度区间，保证压缩机的输出压力稳定，延长整机的维护周期。结构设计上还兼顾了轻量化需求，在保证缸体承压强度、安装刚度的前提下，对非配合区域的壁厚做了优化，尽可能降低部件自重，适配便携类压缩机设备的轻量化设计要求。
