带安装孔锯齿端面传动棘轮零件

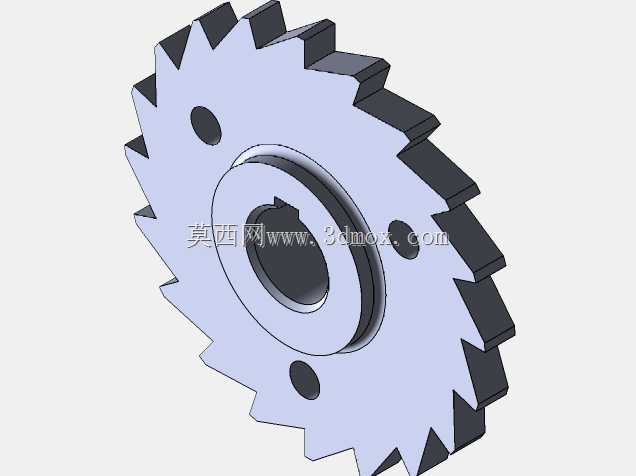

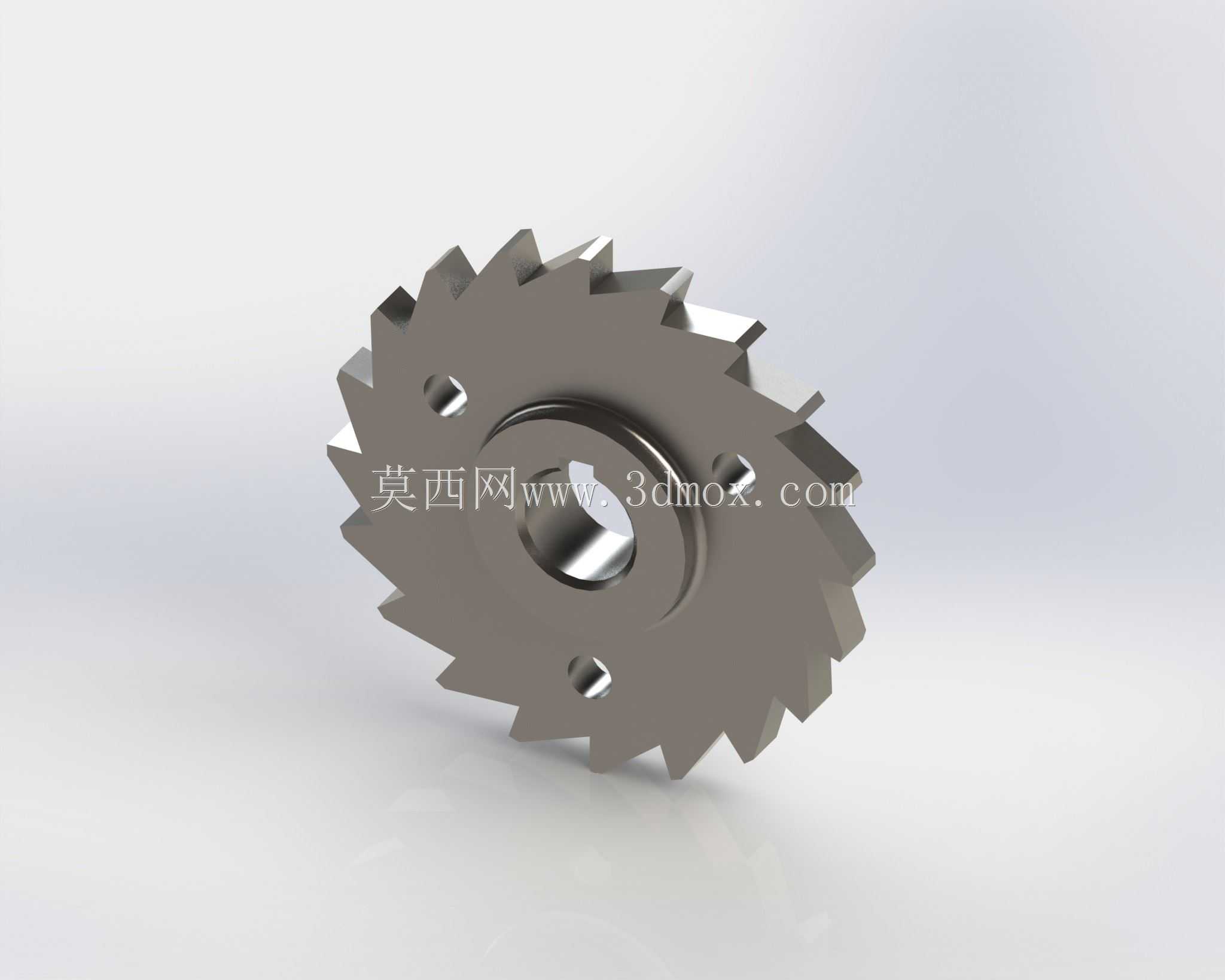

这类带端面锯齿结构的传动件，常被应用在间歇进给机构、单向止逆结构中，在轻工包装设备的送料工位、机床的分度进给单元、小型输送线的止退机构里都能见到它的身影，区别于常规渐开线圆柱齿轮的连续啮合传动，它依靠端面的锯齿形齿牙实现单向扭矩传递，反向转动时齿牙会自动卡合锁止，避免机构倒转引发的工位偏移、物料回退问题。从结构设计来看，零件中心设置了带键槽的阶梯安装孔，可直接与传动轴配合，通过平键传递扭矩，无需额外设计轴套类转接零件，端面均匀分布的三个沉头安装孔，能够通过螺栓将零件与相邻的传动法兰、轮毂部件锁紧，避免高速间歇传动过程中零件出现轴向窜动，齿部采用对称式锯齿轮廓，齿尖做了微小的倒角处理，既保证啮合卡合时的接触强度，又能减少齿尖应力集中导致的崩齿风险，齿根位置设置了圆弧过渡，可分散啮合瞬间的冲击载荷，延长零件的疲劳使用寿命。在安装边界上，零件的轮毂部分做了阶梯凸起设计，凸起段的外径与相邻配合件的安装孔内径形成间隙配合，装配时可自动实现径向定位，无需反复调整同轴度，齿顶圆的外径尺寸控制在适配常规小型传动箱的内部安装空间范围内，安装后齿顶与箱体内壁预留足够的安全间隙，不会出现运转剐蹭问题，零件的轴向厚度经过匹配计算，既保证齿部的啮合接触长度足够传递额定扭矩，又不会占用过多的轴向安装空间，适合结构紧凑的小型传动机构使用。设计过程中需要重点关注齿面的角度参数，齿的工作直面与零件端面保持垂直，保证锁止状态下受力方向沿轴向与径向分散，不会产生额外的轴向分力导致螺栓松动，非工作齿面采用倾斜过渡设计，在正向转动时能够顺利滑过配合卡爪，减少运转过程中的摩擦阻力与异响，中心孔的键槽位置与其中一个安装孔保持特定角度对应，方便装配时对位调整，避免出现安装角度错位导致的传动相位偏差。这类零件在实际工况中通常承受间歇性的冲击载荷，因此齿部的表面硬度需要满足一定要求，建模过程中需要还原所有的倒角、过渡圆弧、沉孔细节，方便后续做有限元受力分析时得到准确的应力分布结果，也能直接对接数控加工编程，减少二次建模的工作量，安装孔的沉头深度经过匹配标准内六角螺栓的头部尺寸设计，装配后螺栓头部不会突出零件端面，避免与相邻运转部件发生干涉。
