台锯零间隙止动插入板结构设计

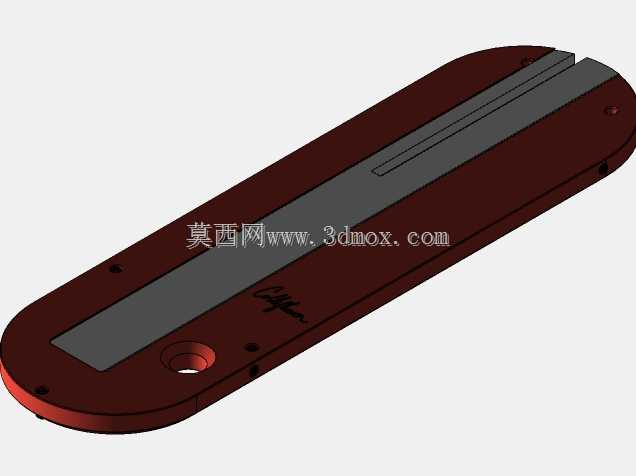

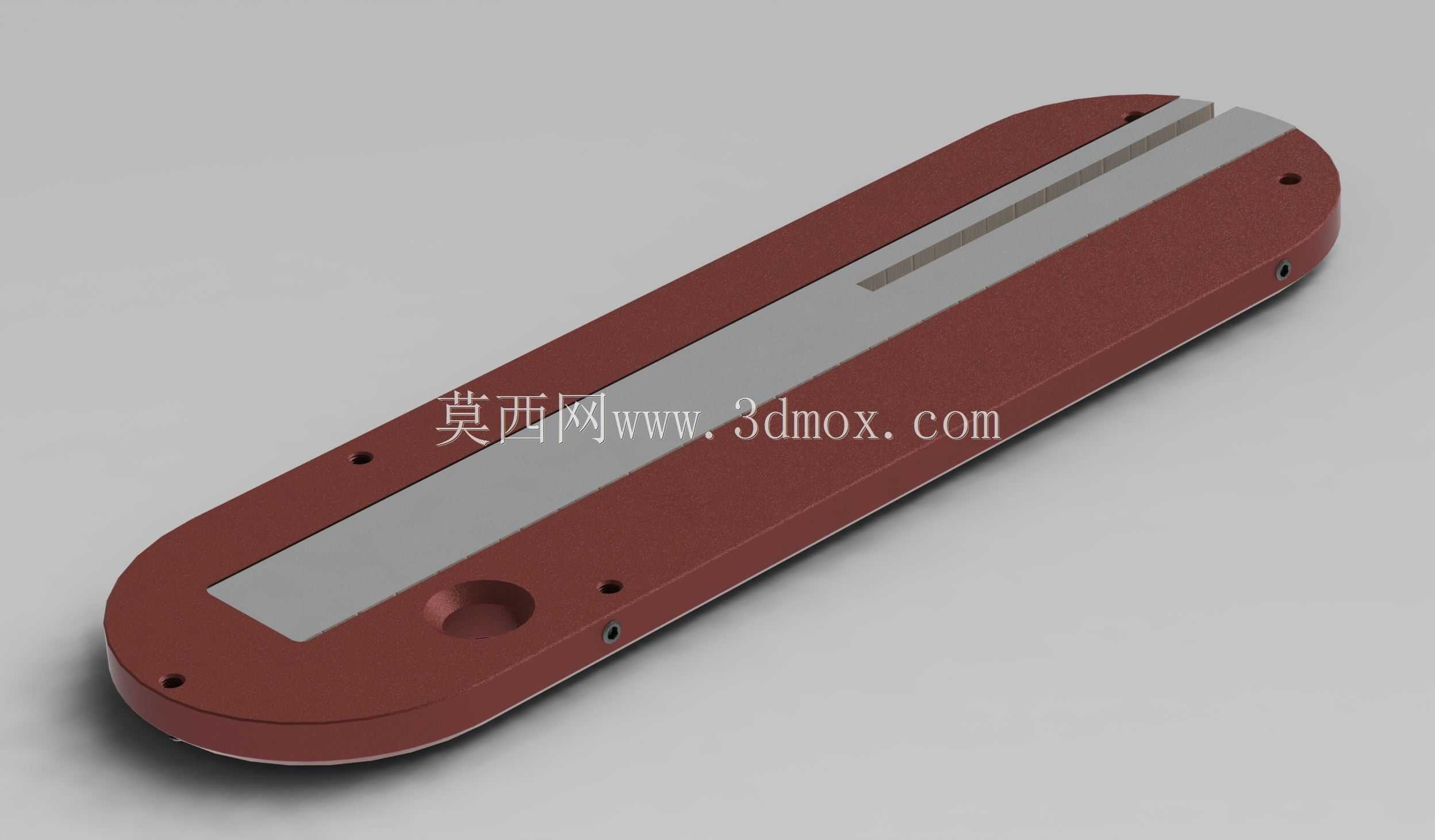

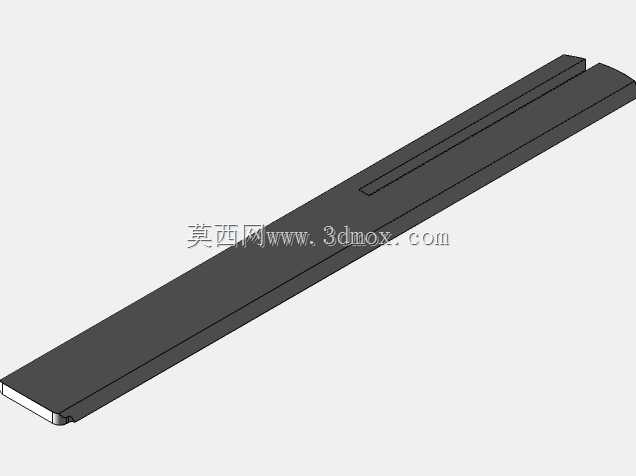

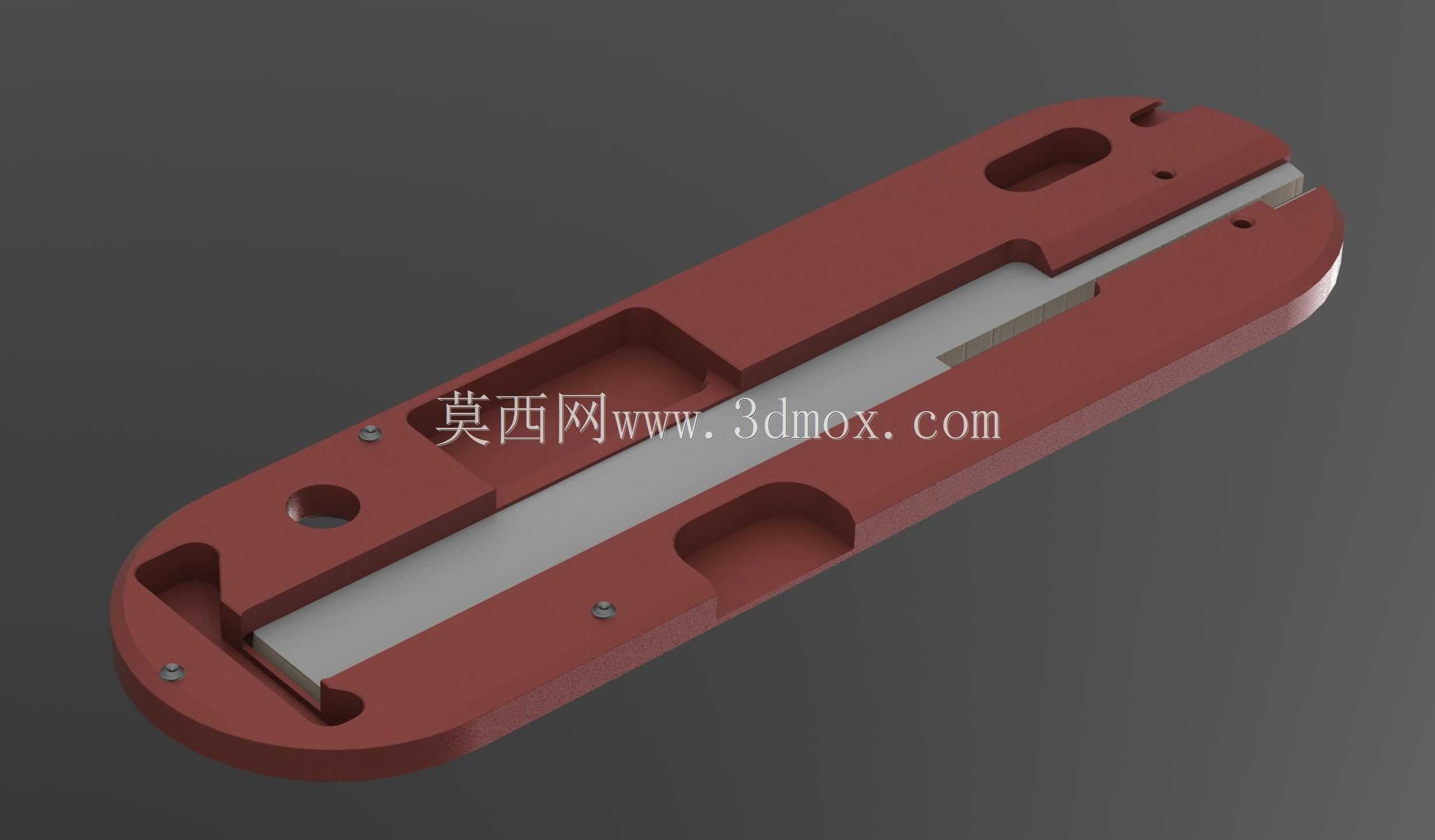

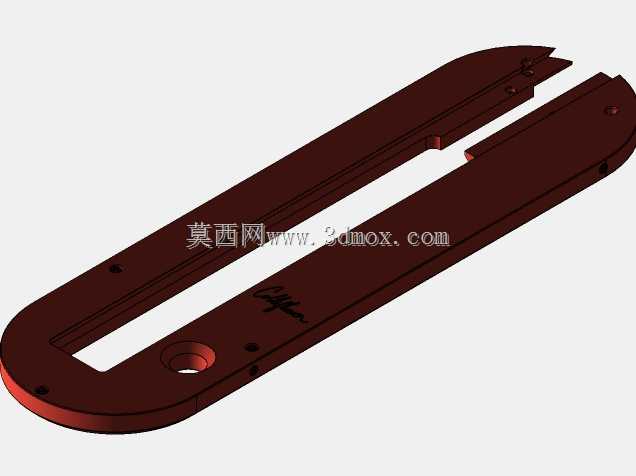

这款插入板是台锯作业中配套的核心辅件，主要适配Infinity系列刀具的台锯设备，安装在锯片伸出的工作台开口位置，替代原有大间隙工作台衬板，解决常规台锯开口缝隙过大导致的小件切割卡料、木屑下漏飞溅、锯切端面崩边的实际问题。从结构设计来看，整体采用长圆形轮廓，两端做圆弧过渡处理，完全匹配台锯工作台的嵌入槽安装边界，板体上预留的多个沉头安装孔位，可直接通过紧固件与工作台台面锁紧固定，安装后板体上表面与工作台面保持齐平，不会阻碍木料的推送行进。板体中间开设的窄缝完全对应锯片的走刀路径，窄缝宽度仅略大于锯片本体厚度，实现零间隙配合，锯切过程中木料始终被板体承托，尤其是切割薄木料、小规格木料时，不会出现木料端头卡入锯缝的情况，也能减少锯片背面的木屑向上反溅，同时降低锯切位置的木料振动，提升锯切断面的平整度。板体上额外预留的圆形沉槽，是用于安装止动定位块的配合位，当需要进行定长锯切、角度锯切时，可将止动块固定在该位置，配合靠山实现精准定位，避免木料推送过程中出现偏移。板体侧边预留的小孔用于安装辅助定位销，可快速对齐工作台的基准标记，缩短安装调校的时间，板体厚度与工作台嵌入槽的深度完全匹配，安装后不会出现高低差，推送木料时不会出现卡顿、磕碰的情况。从实际使用场景来看，不管是实木开料、人造板材裁切，还是小型塑料件、有色金属薄件的锯切加工，这款零间隙插入板都能有效提升锯切精度，减少工件报废率，同时降低锯切过程中的安全隐患，避免操作人员的手指被带入锯缝的风险。设计过程中充分考虑了长期使用的磨损问题，板体主体采用耐磨材质制作，中间的窄缝可根据配套锯片的厚度进行二次修整，当更换不同厚度的锯片时，只需通过锯片自身走刀开出对应宽度的窄缝即可，无需更换整块插入板，大幅提升了配件的通用性与使用寿命。板体两端的圆弧设计也避免了安装时与工作台槽位的边角磕碰，安装过程无需对原有工作台进行二次加工，可直接替换原有衬板，适配性较强。
