小型F1赛车铣削车削加工教学模型

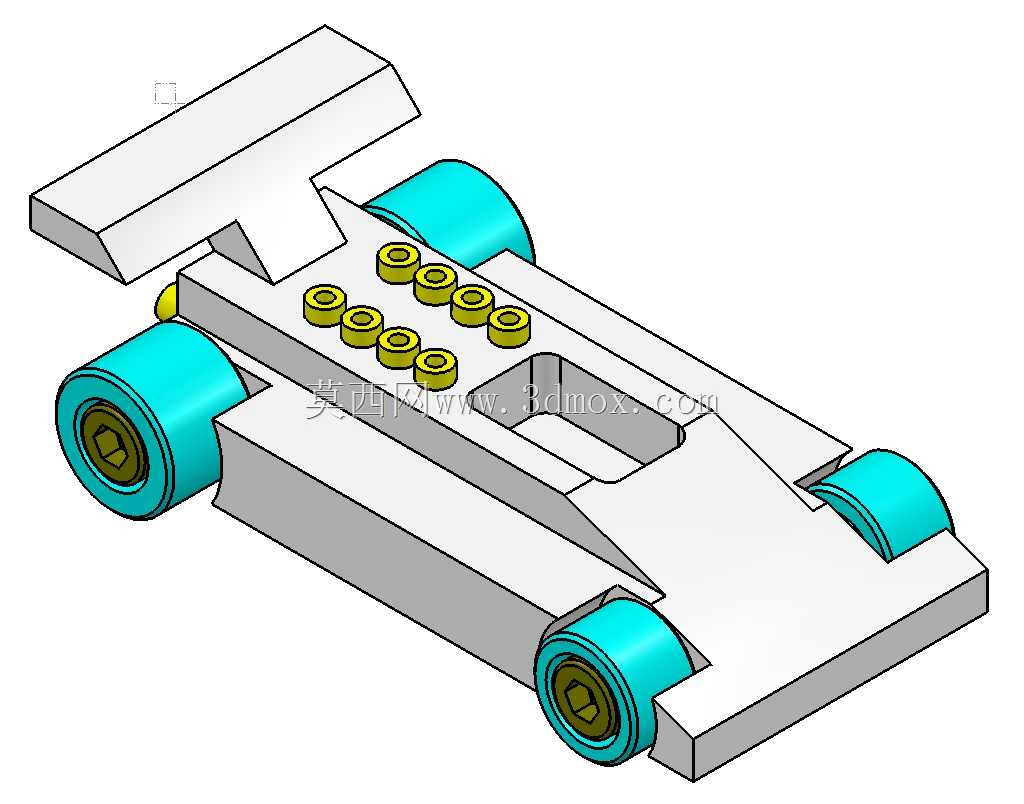

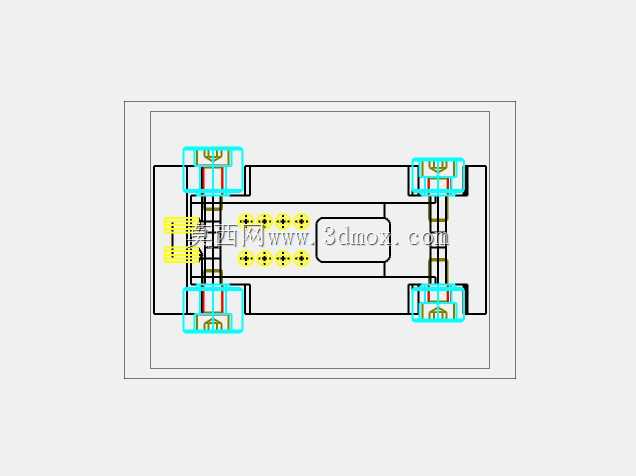

该模型为面向金工实训场景开发的小型赛车类加工教学载体，整体结构完全适配常规铣削、车削加工工序的教学演示需求，可作为中职、高职机械加工专业入门实训的实操加工样件，也可用于小型加工中心的工序验证试切件使用。从结构设计逻辑来看，模型主体采用一体化矩形坯料铣削成型，主体部分预留了多处平面铣削、型腔铣削的加工特征，顶面规则排布的圆形凸台可用于练习钻孔、锪孔、轮廓铣削的基础操作，尾部的尾翼结构采用斜角铣削成型，可帮助实训学员掌握角度面加工的对刀、参数调整技巧。行走部分的轮组结构完全适配普通卧式车床的车削加工范围，轮体的外圆、台阶面、内孔特征可覆盖外圆车削、端面车削、内孔镗削的基础车削工序练习，轮体与主体的连接采用标准紧固件配合，可同时训练学员的装配公差配合认知。从安装边界与尺寸适配性来看，整体模型的最大外轮廓尺寸控制在普通台式铣床、小型车床的加工行程范围内，无需大型加工设备即可完成全工序加工，坯料可直接采用常规方料、棒料下料，无需特殊定制坯料，大幅降低实训教学的材料成本。模型的结构特征排布充分考虑了加工工序的合理性，不存在加工干涉区域，学员可按照从粗加工到精加工、从主体到零件的常规加工逻辑完成全流程操作，过程中可同步练习加工工艺路线编排、刀具选择、切削参数调整等核心技能，相较于常规的方块、轴类实训样件，该赛车造型的模型更具直观辨识度，可提升实训过程中的参与感，同时加工完成后的成品可作为教学展示样件留存，用于后续的工序讲解演示。轮组部分的同轴度、主体平面的平面度、凸台的位置度均设置了符合入门实训要求的公差范围，既不会因公差过松失去训练意义，也不会因公差过严导致入门学员难以达成加工要求，适配初级机加工技能训练的考核标准。
