带工装夹具的汽车零部件铸造砂型结构

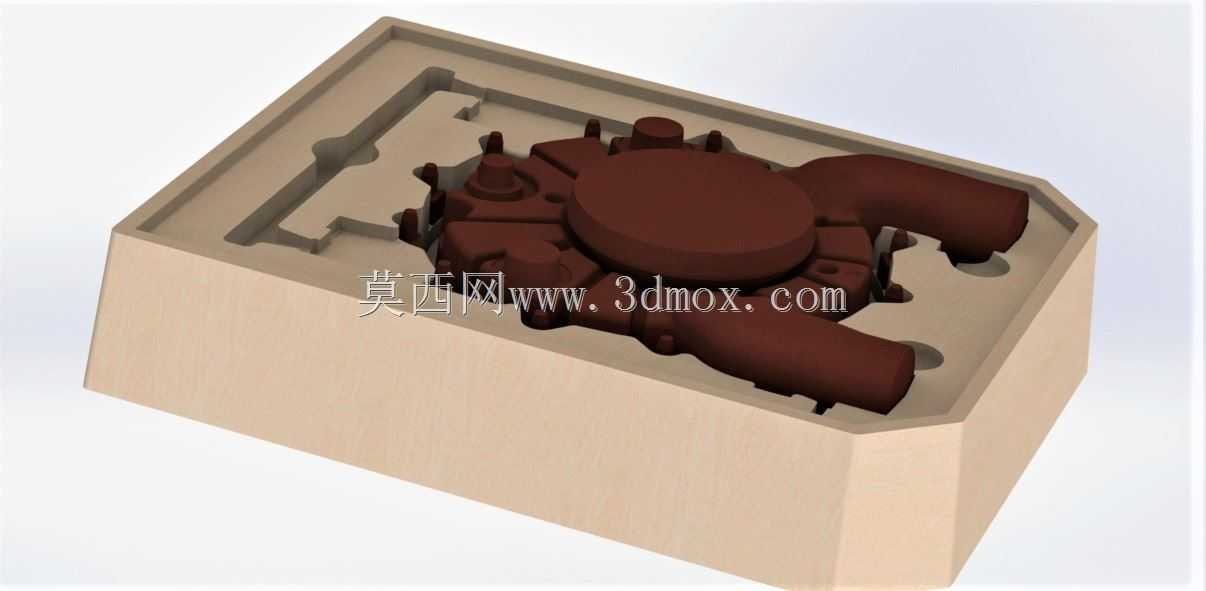

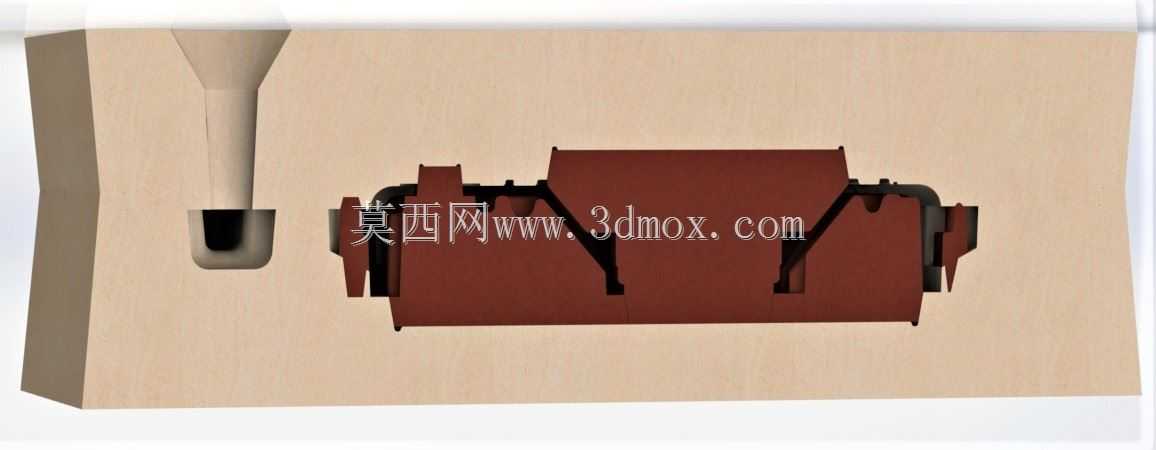

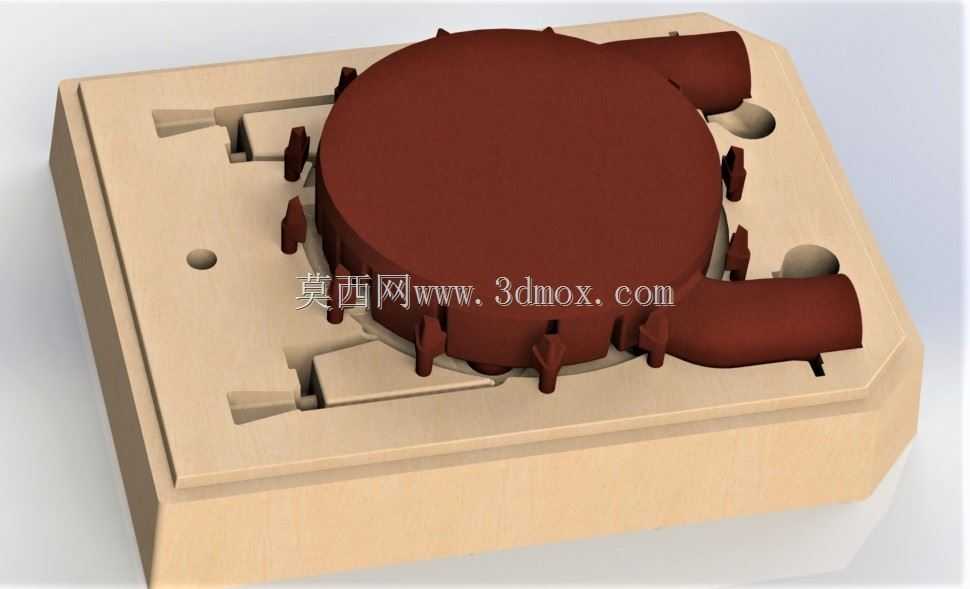

该结构为汽车零部件配套的铸造工装砂型，主要应用于汽车动力系统异形壳体类零件的砂型铸造工序，适配中小批量铸铁或铸铝材质零件的成型生产，可直接对接造型工段的合箱、浇注作业流程，无需额外调整型腔定位结构。从实际生产用途来看，这套砂型结构自带成型模腔与定位基准，外侧的砂胎轮廓做了切角处理，可直接适配标准砂箱的内部安装边界，合箱时无需额外加装防错位销，砂型本体的分型面做了0.8mm的止口配合结构，能有效避免浇注过程中出现跑火、错型问题。设计过程中优先考虑了铸件的脱模斜度与收缩余量，型腔内部的凸起结构对应零件的安装孔位与加强筋位置，所有转角位置都做了R3-R5的圆角过渡，既可以减少浇注时的铁水冲砂风险，也能避免铸件冷却过程中出现应力集中导致的开裂问题。型腔两侧的弯管成型位对应零件的流体通道结构，设计时预留了2mm的加工余量，后续机加工工序可直接以砂型自带的基准面做定位，完成端面、孔位的精加工，减少二次装夹的找正时间。砂型的整体外形尺寸适配常用的400*300mm规格小型砂箱，安装时可直接嵌入砂箱内的定位槽，不需要额外的紧固结构，砂型厚度控制在80-120mm区间，既保证浇注时的结构强度，也能控制型砂用量降低生产成本。针对铸件的厚大部位，砂型对应位置预留了排气槽结构，可在浇注时快速排出型腔内的空气，避免铸件出现气孔、浇不足等缺陷。这套结构的设计思路完全贴合普通粘土砂造型的生产工艺，不需要特殊的造型设备，普通手工造型线或简易机器造型线都可直接使用，型腔的尺寸精度可达到CT8级，能满足汽车零部件的铸造尺寸公差要求，后续落砂后铸件的飞边厚度可控制在0.5mm以内，大幅减少清整工序的工作量。
