模制卡卡萨作品专用芯盒结构设计

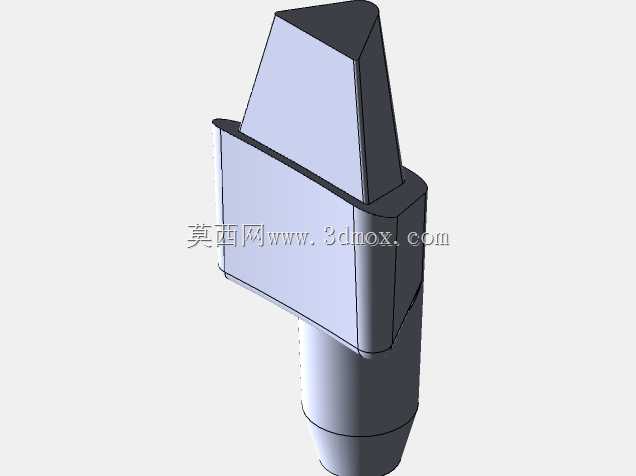

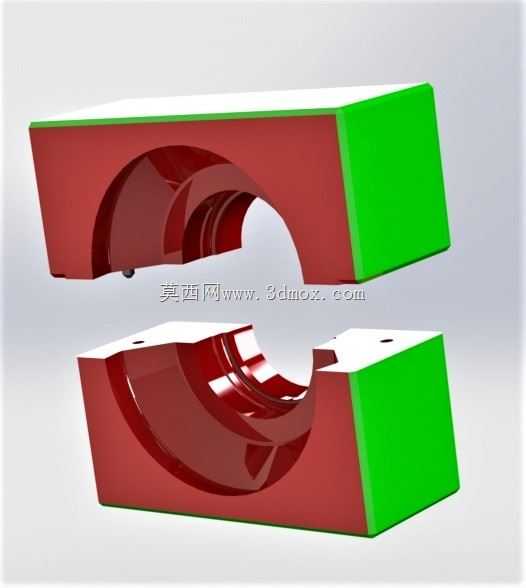

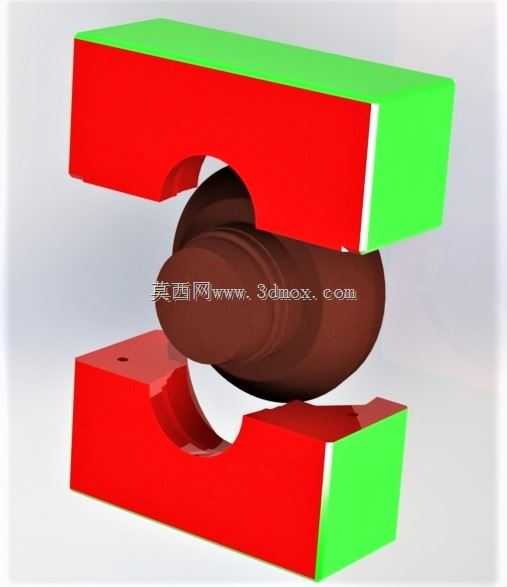

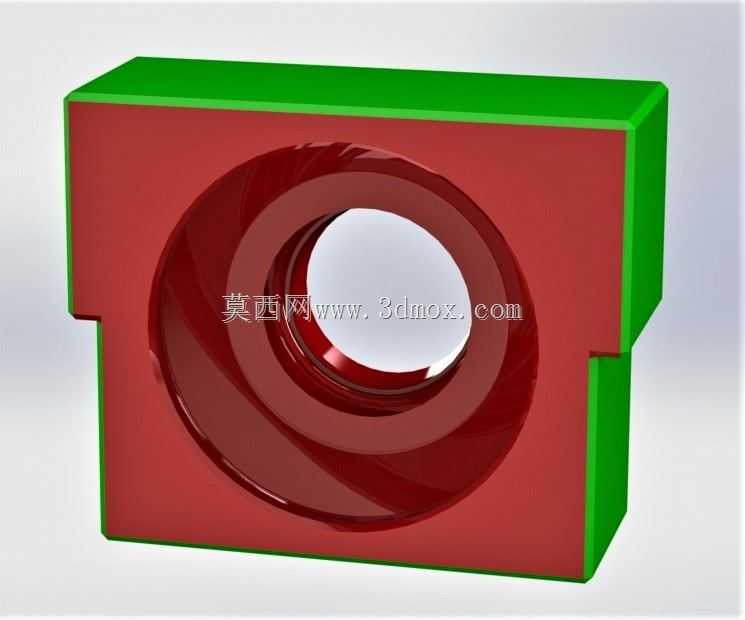

在砂型铸造的生产流程里，芯盒是决定砂芯成型精度、进而直接影响铸件内腔尺寸一致性的核心工装，这套芯盒针对模制卡卡萨作品的特定砂芯结构设计，适配小批量手工制芯或是简易射芯设备的生产场景，主要用于成型对应铸件的内部异形空腔结构，避免后续铸件内腔出现偏芯、壁厚不均、砂芯溃散不良等常见铸造缺陷。从结构拆分来看，整套芯盒采用上下对开的分模设计，上下模体的主体成型面做了对应砂芯外轮廓的弧形凹槽加工，分模面贴合处设置了精准的定位止口，合模后能够完全封闭形成完整的砂芯型腔，避免填砂过程中出现跑砂、分型面飞边过厚的问题；上下模体外侧的亮色区域是模体的装夹基准面，表面做了铣平处理，能够适配台钳、简易制芯夹具的装夹需求，装夹后模体的平行度公差可以控制在0.1mm以内，保证填砂紧实过程中模体不会出现错位偏移。芯盒中间的成型腔完全匹配目标砂芯的回转体加异形凸台的结构，在对应砂芯的定位芯头位置，型腔做了1:30的脱模斜度处理，既能够保证砂芯成型后顺利从模体中脱出，不会蹭坏砂芯的成型表面，也能保证后续砂芯下入外模时的定位精度，避免下芯过程中出现芯头间隙过大导致的偏芯问题。在模体的非成型侧，上下模都加工了深度2mm的排气槽，排气槽从型腔边缘延伸到模体外侧，填砂紧实过程中型腔内的空气可以顺着排气槽顺利排出，避免砂芯内部出现憋气、紧实度不足的问题，后续浇注过程中砂芯发气也能通过预留的排气通道顺利导出，减少铸件气孔缺陷的产生概率。从安装边界来看，整套芯盒的外形为规整的长方体结构，长宽尺寸控制在200mm以内，高度方向合模后总高不超过120mm，不需要适配大型专用制芯设备，在常规的铸造车间手工制芯工位就可以直接使用，模体的边角位置做了R3的圆角处理，避免日常搬运、使用过程中尖锐边角磕碰损伤，也能减少操作工人被划伤的风险。设计过程中针对制芯后的脱模流程做了专门的结构优化，上下模体的分模面没有设置倒扣结构，开模时只需要轻敲模体侧面的敲击位，就可以让砂芯顺利和模腔脱离，不需要额外设计复杂的顶出机构，既降低了芯盒本身的加工制造成本，也提升了小批量生产时的制芯效率，对于单件小批量的艺术类铸件、定制化机械铸件的砂芯制作场景适配性极强。模体的成型面粗糙度控制在Ra1.6以内，填砂前只需要喷涂少量脱模剂就可以保证砂芯表面光滑，不需要后续对砂芯表面做过多的打磨修整，能够减少砂芯制作的人工工时消耗。同时上下模体上都加工了直径5mm的定位销孔，配套标准圆柱销做合模定位，反复开合模的定位重复精度可以控制在0.05mm以内，不会因为多次使用出现定位磨损导致的型腔错位问题，整套芯盒的结构没有复杂的异形加工面，常规的数控铣设备就可以完成全部加工工序，加工周期短，制造成本低，非常适配定制化铸件的快速生产需求。在实际使用过程中，这套芯盒既可以使用树脂砂做自硬砂制芯，也可以适配覆膜砂的热芯盒简易加热改造，只需要在模体外侧加装简单的加热板就可以实现覆膜砂的快速固化，不需要更换模体主体结构，场景适配灵活性较强。针对砂芯上的细小凸台结构，对应型腔位置做了镶块式设计，后续如果该位置出现磨损或者需要调整砂芯局部尺寸，只需要更换对应镶块就可以完成芯盒的修复或者改型，不需要重新加工整套模体，大幅降低了芯盒的后续维护成本。
