带座斜臂铰接式传动连接构件

　　该构件属于机械传动系统中的典型铰接式连接摇臂，常见于中小型轻工设备、手动操作机构、简易传动连杆组中，主要作用是传递摆转动力、衔接固定安装基座与末端执行件，将基座端的固定支撑转化为摆臂端的圆弧轨迹运动，适配需要小角度往复摆动的工位动作需求。从结构设计逻辑来看，构件分为下部安装基座与上部斜向摆臂两个核心功能段，下部基座为矩形块体结构，开设两个同轴通孔用于穿装紧固件，可直接固定在设备安装面或机架台面上，安装孔的中心距、基座的长宽高尺寸均经过公差适配，保证安装后无多余窜动，基座侧边设计有定位止口结构，安装时可快速卡入机架的定位槽内，减少装配时的找正时间，降低装配难度。上部摆臂采用斜向延伸的变截面结构，从基座位置向上倾斜延伸至末端的铰接套筒，

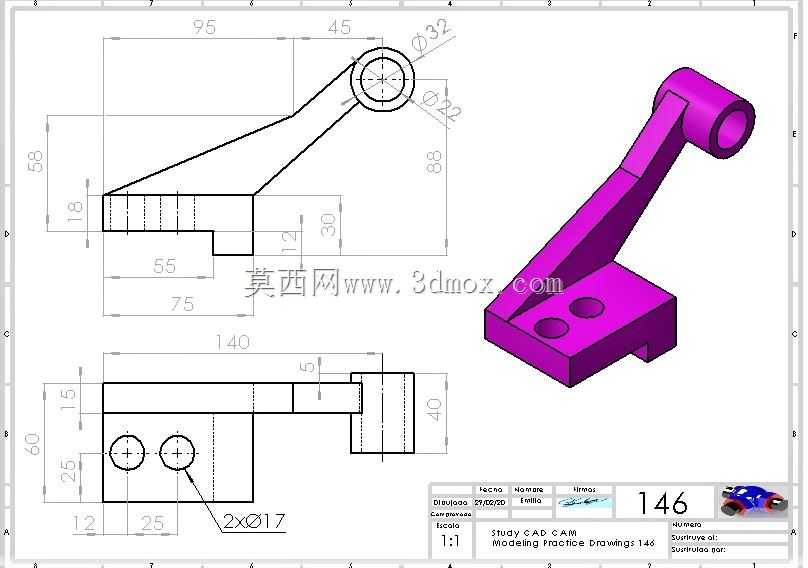

　　套筒内孔为光孔设计，可适配销轴、铰接螺栓等连接件，与相邻的连杆、操作手柄或者传动拨叉形成转动副，摆臂的倾斜角度经过运动轨迹校核，保证摆转过程中不会与周边的机架结构、相邻传动件发生运动干涉，摆臂与基座衔接位置做了加厚过渡处理，避免应力集中导致的构件断裂，提升反复摆转工况下的结构强度。从尺寸边界来看，构件整体安装基准面到末端套筒中心的垂直高度、水平投影长度均控制在紧凑范围内，不会占用过多设备内部安装空间，末端套筒的内孔直径、基座厚度、安装孔直径等关键尺寸均符合常规机械传动的通用参数适配范围，可直接替换同规格的老旧损坏构件，也可作为非标设备连杆机构的基础单元进行二次改制。建模过程中需要重点关注斜臂与基座的相贯衔接位置的曲率过渡，

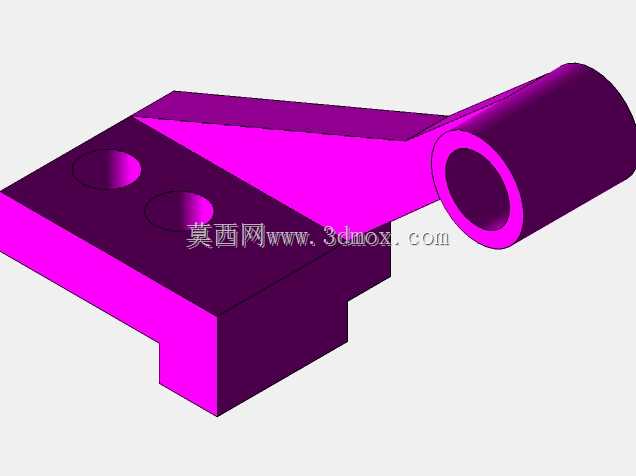

　　以及安装孔、套筒内孔的同轴度公差，保证后续生成工程图时尺寸标注与实际加工要求匹配，同时要校核摆臂摆转全行程的空间包络，避免实际装配时出现卡滞问题。这类构件虽然结构不算复杂，但涵盖了实体拉伸、切除、斜向特征构建、圆角过渡等多个基础建模操作，是练习三维建模思路、掌握机械零件从二维图纸到三维模型转化逻辑的典型实例，建模时需要严格对应二维视图的投影关系，保证各个尺寸段的位置精度，尤其是斜臂的倾斜角度、套筒中心的定位尺寸，一旦出现偏差就会导致后续装配时铰接位置错位，无法实现预期的摆转动作。
