弯折型带安装孔连接支架结构造型

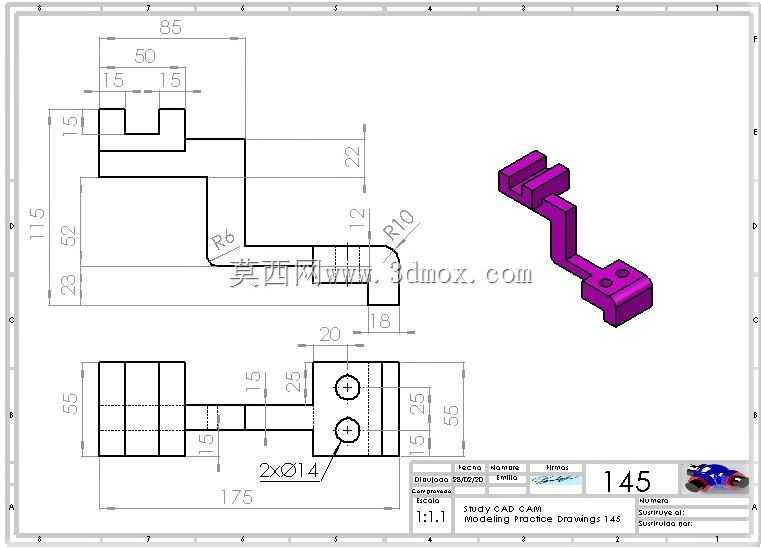

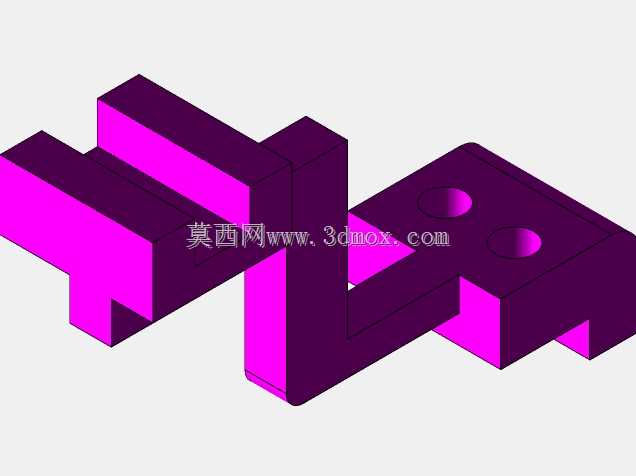

该类弯折连接支架多应用在小型自动化设备的走线辅助、轻载部件定位支撑场景中，也可作为教学实训阶段的典型造型练习载体，帮助建模者掌握折弯类零件的尺寸链校核、特征叠加逻辑。从功能特性来看，零件一端开设对称槽口，可实现与对应卡接部件的快速嵌合，无需额外紧固件即可完成初步定位，适配需要频繁拆装调整的工位；另一端设置两个同轴通孔，用于穿装螺栓完成与安装基面的锁紧固定，孔位周边做了平面铣平处理，避免螺栓锁紧时出现接触面贴合不严、应力集中的问题。设计过程中首先确定整体安装边界，零件总长度控制在175mm，总高度方向尺寸为55mm，弯折处分别设置R6与R10的过渡圆角，既避免折弯加工时出现应力开裂，也能减少零件棱边对装配人员、配套管线的剐蹭。槽口端的尺寸设计严格匹配对接件的卡接尺寸，槽宽15mm、槽深15mm，端部总宽85mm，保证卡接后无多余旷量；安装端的两个通孔直径为14mm，孔中心距为25mm，适配常用的M12螺栓安装规格，安装端与弯折段的高度差为22mm，可避让安装基面的凸起结构，保证装配后整体贴合度。建模时优先绘制主视方向的轮廓草图，通过拉伸特征生成主体基体，再对槽口、安装孔做切除处理，最后添加圆角特征完成细节处理，过程中需要注意各视图的尺寸对应关系，避免出现主视与俯视尺寸不匹配的建模错误，这类零件的建模练习能帮助从业者熟练掌握多视图对齐、特征顺序规划的实操技巧，为后续复杂结构件的设计打下基础。实际生产中这类零件多采用铝合金型材铣削加工，或采用钢板折弯后焊接成型，根据使用场景的载荷需求选择对应加工工艺，轻载定位场景下选用铝合金材质可降低整体重量，有一定强度要求的场景则选用Q235钢板加工后做发黑防锈处理。
