双立板带底座铰接支撑座结构设计

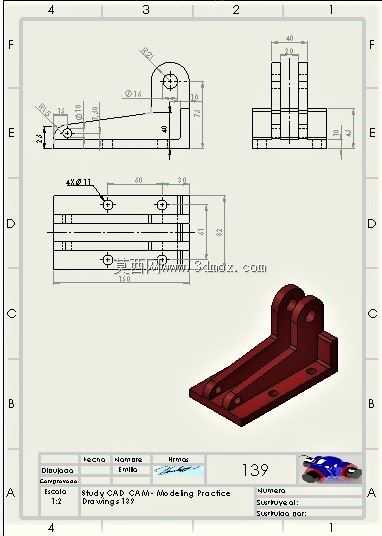

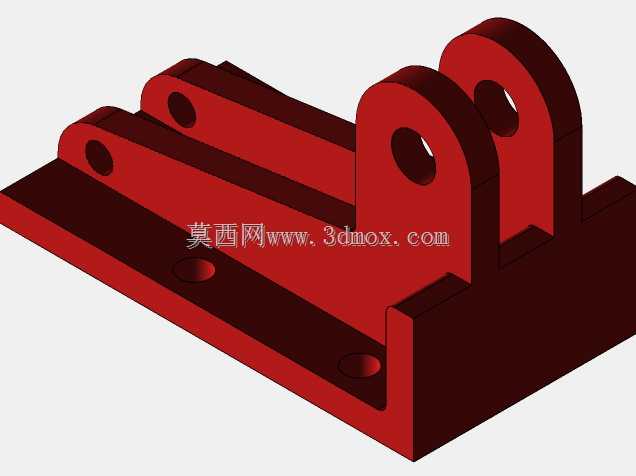

这类带双立板的L型铰接支撑座，多应用在轻工输送线、小型工装夹具、自动化料道的摆动工位中，作为摆臂、拨杆、限位挡件的回转支撑载体，承担铰接副的径向载荷与小幅轴向窜动力，避免运动部件直接与设备主框架连接造成的安装面磨损，也能降低后期维护时的拆装难度。从结构设计逻辑来看，底座采用长条形平板布局，沿长度方向开设四个沉头安装孔，孔位对称分布在底座两侧，安装时可通过内六角螺栓直接固定在型材框架或设备台面上，沉孔设计能保证螺栓头完全埋入安装面，不会突出底座表面干涉上方铰接部件的回转运动，底座总长控制在160mm左右，宽度适配40系列工业铝型材的安装槽间距，不需要额外加工转接板就能直接完成装配。上方的双立板平行布置，立板顶部开设同轴的铰接通孔，孔端预留了卡簧槽位，安装时穿入铰接销轴后用轴用卡簧限位，就能实现配套摆臂的0-90度范围内的往复摆动，双立板的间距根据常规摆臂的连接端厚度设计，预留了0.2-0.3mm的装配间隙，既能避免运动时出现卡滞，也能减少铰接处的晃动量。立板与底座的衔接位置做了圆弧过渡处理，替代直角结构来降低应力集中系数，在承受反复冲击载荷时，过渡位置不会因为应力突变出现开裂问题，底座与立板连接的根部还做了局部加厚，提升整体结构的刚性，当摆臂端施加额定载荷时，立板的形变量控制在0.05mm以内，满足常规工位的运动精度要求。从建模细节来看，工程图里完整标注了各安装孔的定位尺寸、铰接孔的中心高、立板的厚度参数，三维模型还原了所有倒角、沉孔、卡簧槽的细节特征，导入装配环境后可以直接做运动仿真验证，检查铰接件的运动干涉情况，也能直接导出工程图用于生产加工，不需要二次补画结构细节。这类支撑座在实际应用中，还可以根据工位的载荷需求调整立板厚度与铰接孔直径，当前的结构参数适配载荷不超过500N的摆动工位，广泛用在小型自动化设备的挡料、拨料、压合辅助机构中，安装时只需要保证底座安装面的平面度在0.1mm以内，就能保证铰接副的同轴度要求，延长销轴与衬套的使用寿命。
