L型直角轴类连接零件结构设计

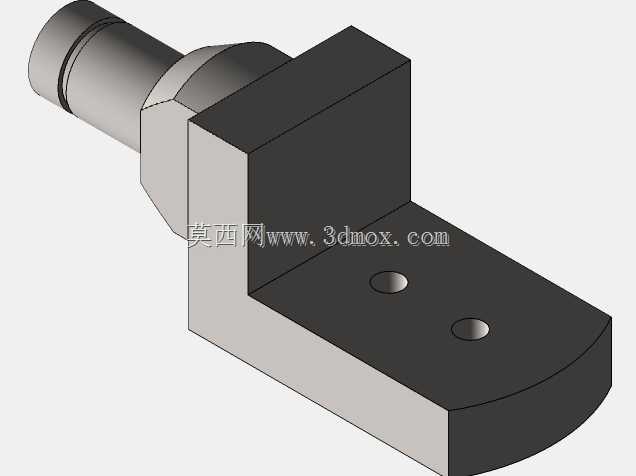

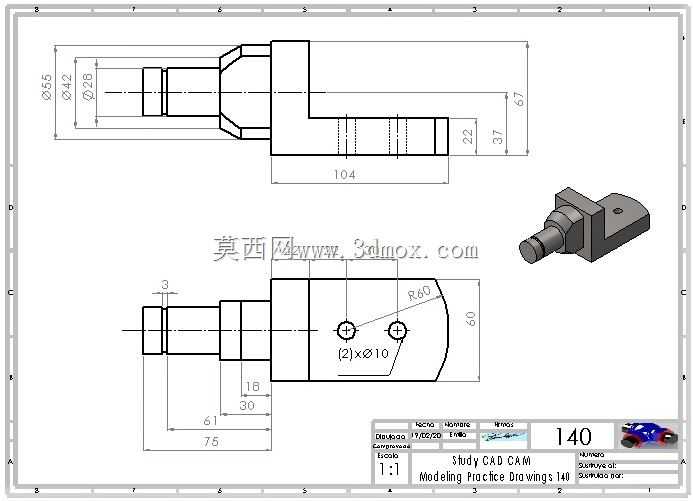

这类L型直角轴类零件多应用在需要实现动力传输方向90度转向的小型传动机构中，常见于轻工自动化设备的动力接驳工位、小型专用机床的辅助进给单元，以及部分检测设备的传动换向结构中，核心作用是在紧凑的安装空间内完成旋转动力的转向传递，同时承担相邻功能模块的连接定位功能。从结构设计逻辑来看，该零件采用一体化L型布局，一端为阶梯轴结构，设置了三段不同直径的轴段，分别适配轴承安装位、传动件配合位以及端部锁紧位，轴段间的退刀槽尺寸严格按照机加工工艺要求设置，避免车削加工时出现应力集中，同时保证配合件的安装到位精度。零件的直角转折部位做了斜角过渡处理，而非直角锐边，既可以降低淬火处理时的开裂风险，也能减少装配过程中锐边划伤操作人员、刮损相邻零件线缆或密封件的概率。垂直于阶梯轴的另一端为块状安装基座，基座上设置了两个同轴度要求较高的通孔，用于穿装紧固螺栓完成零件在设备机架上的固定，基座端部做了R60的圆弧过渡，在保证结构强度的前提下尽可能缩减零件整体重量，同时避免与周边运动部件发生运动干涉。从尺寸边界来看，零件沿阶梯轴轴向的总长度为104mm，阶梯轴段最大直径为55mm，安装基座部分的总高度为67mm，基座厚度方向尺寸为22mm，两个安装孔的直径为10mm，孔中心距为30mm，安装孔距离基座近端边缘的距离为16mm，这些尺寸参数可以直接用于设备布局阶段的空间校核，设计人员在做整机排布时，可依据这些边界尺寸预留足够的安装与操作空间，避免后期装配时出现空间不足的问题。在建模过程中，这类零件需要重点关注阶梯轴各段的同轴度公差、安装孔相对于轴段的位置度公差，以及转折部位的过渡圆角尺寸，这些参数直接影响零件最终的装配精度与使用寿命，若同轴度偏差过大，会导致轴段转动时出现径向跳动，轻则引发传动噪音、加速轴承磨损，重则会出现传动卡滞、零件断裂的故障。此外，零件的轴段配合面需要标注明确的表面粗糙度要求，与轴承配合的轴段粗糙度需达到Ra1.6以下，安装基座的底面作为定位基准面，粗糙度需达到Ra3.2，保证安装时的贴合精度，避免紧固后零件出现倾斜偏移。
