小型燃油过滤装置结构设计

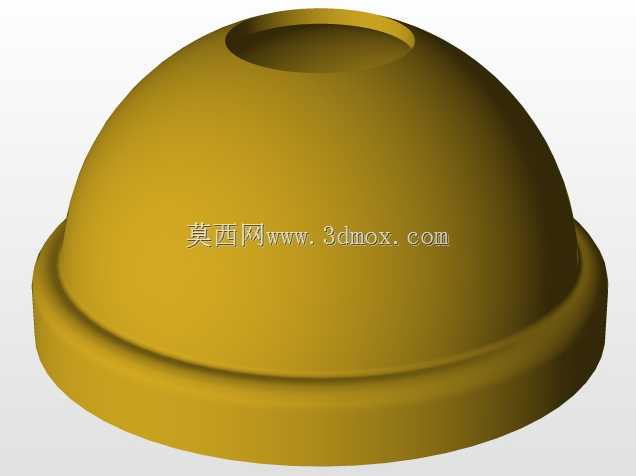

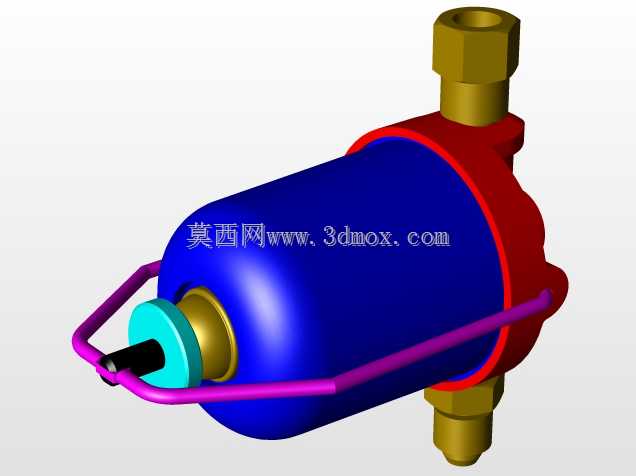

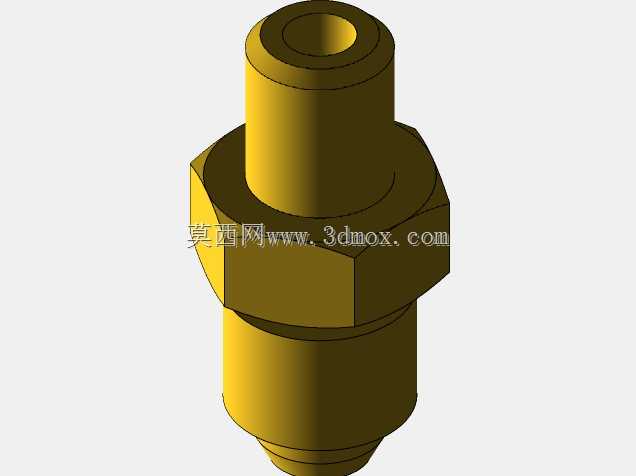

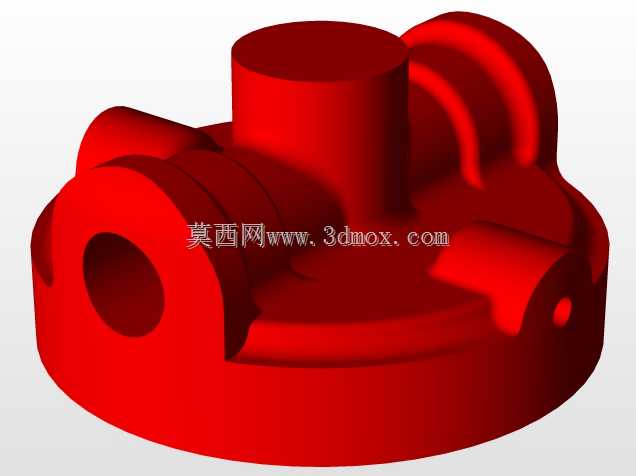

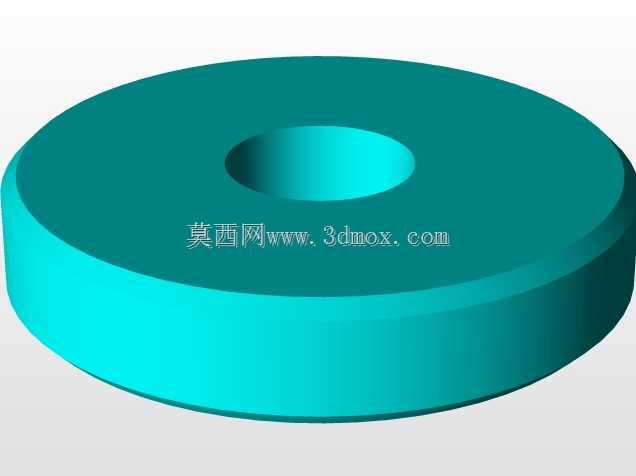

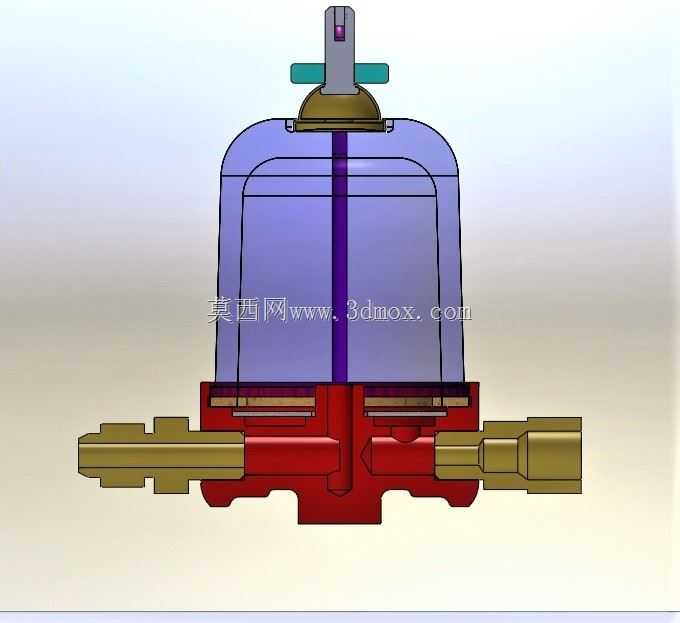

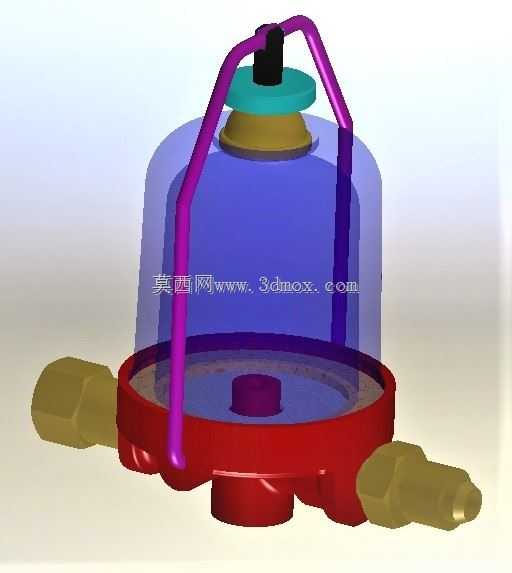

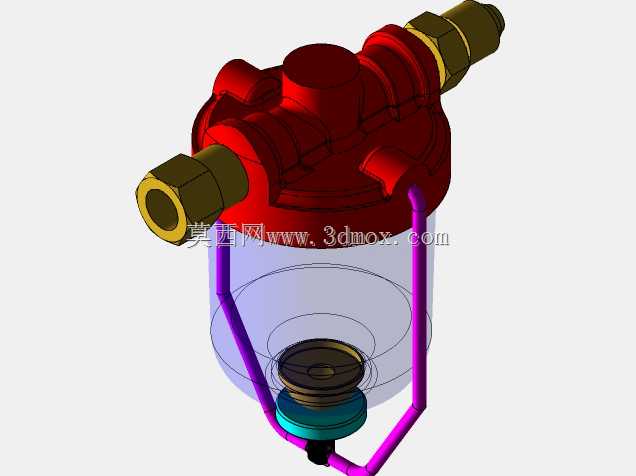

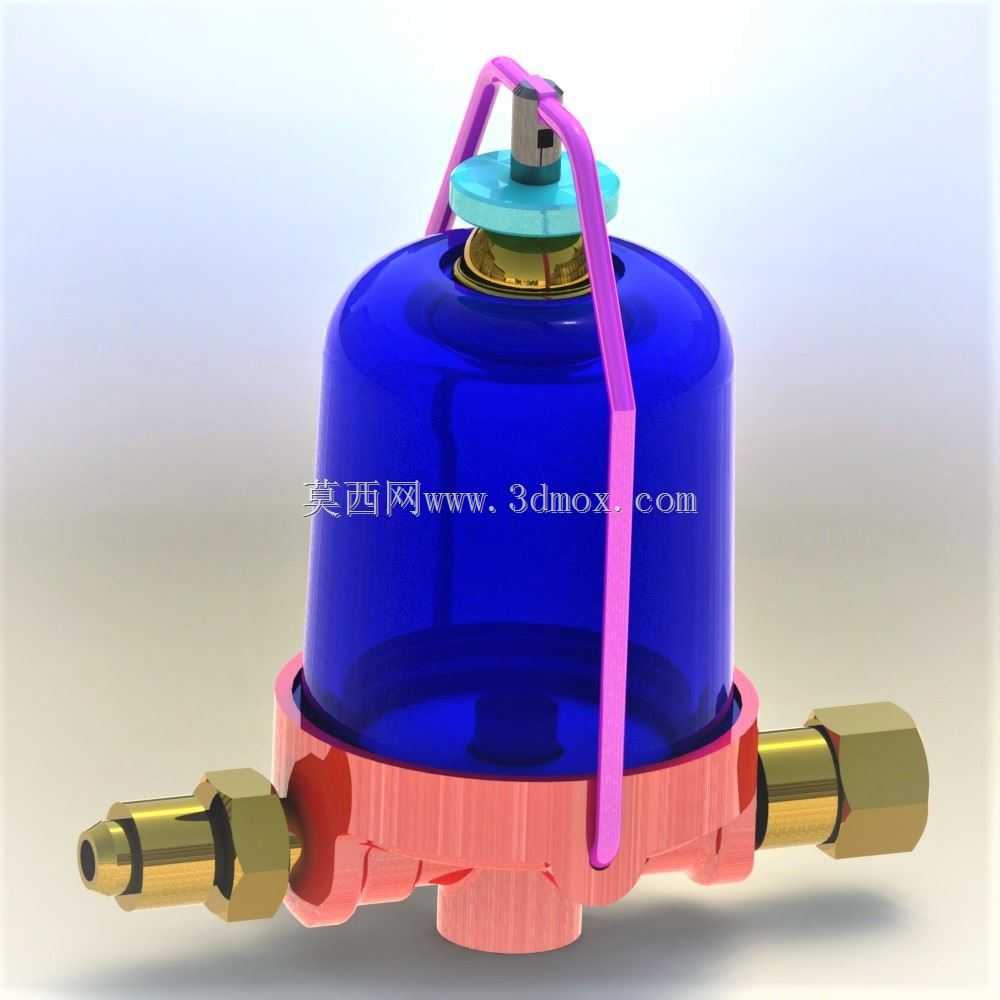

这款小型燃油过滤装置，主要适配小排量通用动力机械、小型农用作业机械、园林动力设备的燃油供给回路，安装在燃油箱与化油器/燃油泵之间的管路段，核心作用是截留燃油中混杂的金属碎屑、橡胶残渣、加注过程混入的粉尘杂质，避免杂质进入精密燃油喷射或雾化部件造成卡滞、磨损，保障燃油供给的通畅性与雾化稳定性。从结构设计来看，整体采用立式筒状布局，下部为带进出油接口的基座，采用金属材质加工，两个侧出的快插式油口采用外六角锁紧结构，适配常用的低压燃油软管安装，接口通径匹配小流量燃油回路的通流需求，基座底部设置有沉淀腔，可容纳截留后沉降的杂质与少量水分，方便定期维护排放。上部滤腔采用半透明高强度工程材质，可直接观察内部滤芯的污染程度，无需拆解即可判断维护周期，滤腔与基座之间采用压紧式密封结构，通过顶部的粉色金属提架实现锁紧，提架同时兼顾安装提携与压紧受力的作用，顶部设置有排气与固定接口，可在安装后快速排出腔体内空气，避免气阻影响供油。设计过程中优先考虑了低压燃油回路的密封可靠性，所有密封结合面均采用平面加密封圈的结构，避免长期接触燃油出现渗漏，进出油口采用对称侧出布局，可适配不同走向的管路安装，无需额外调整安装角度即可对接现场管路。整体安装边界紧凑，筒身直径适配小空间安装需求，总高度控制在低位，可安装在发动机周边狭小的安装位上，无需占用过大的布置空间，进出油口的中心距匹配常规小型动力设备的油路预留间距，安装时仅需固定基座或通过管卡固定管路即可完成部署，无需额外制作复杂安装支架。滤腔的透明材质选用耐燃油腐蚀的工程塑料，长期浸泡在汽油环境下不会出现开裂、透明度下降的问题，金属部件均做了防锈处理，可适应发动机周边的油污、轻微震动的工作环境，提架的弧度设计兼顾了手动拆解时的握持受力，维护时无需专用工具即可松开提架打开滤腔，更换内部滤芯或清理沉淀杂质。
