两款专用扳手五金工具结构设计

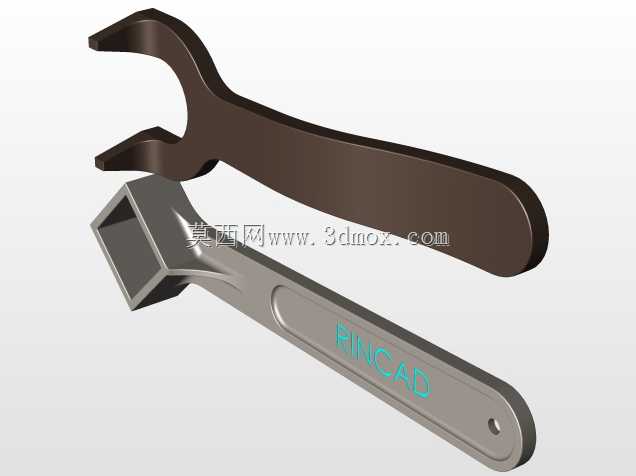

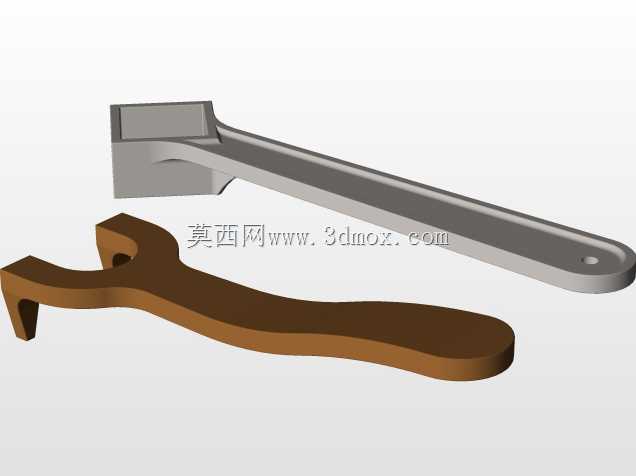

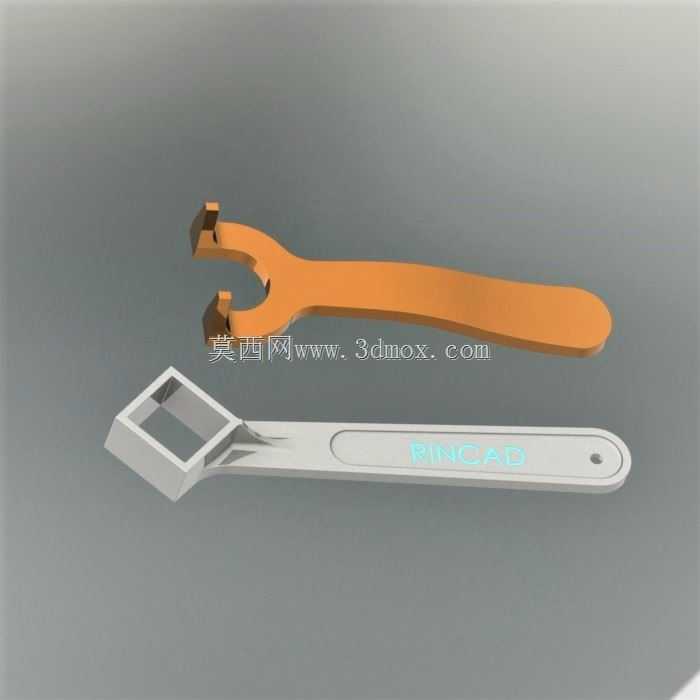

本次呈现的两款手动扳手，分别适配不同的工业装调作业场景，其中叉形开口扳手主要用于圆周分布槽型锁紧螺母的装拆作业，这类螺母常见于机床主轴锁紧、液压元件端面固定、工装夹具定位模块锁紧等工况，作业时叉头的两个凸爪可精准卡入螺母圆周的对称槽内，相比普通开口扳手，接触受力面积更大，不会因应力集中刮伤螺母槽口，也能在狭小的径向空间内完成小角度回转操作，避免普通扳手需要大回转空间的弊端。另一款方头扳手主要适配方形传动头的紧固件操作，常见于模具锁紧、设备地脚调整、工装定位销拆装等场景，方头的内四方结构可与对应规格的方头螺栓、调节螺杆完全贴合，传动过程中无打滑风险，手柄处的镂空标识区域可做规格标注或品牌蚀刻，尾部的小孔可穿入挂绳，方便高空作业时防坠落，也可用于工具挂板收纳。从设计思路来看，两款扳手均采用长手柄杠杆结构，手柄长度根据额定拧紧力矩做了匹配设计，既保证作业时能输出足够的锁紧力矩，又不会因力臂过长导致紧固件过载滑丝，手柄整体做了贴合手掌的弧度处理，边缘做了倒圆钝化，长时间握持作业不会硌手，表面可做发黑、镀镍等防锈处理，适配车间多油污、多切削液的作业环境。叉形扳手的开口尺寸根据对应螺母的槽距、槽深做了公差匹配，凸爪的厚度略小于螺母槽宽，保证插拔顺畅的同时减少配合间隙，避免作业时凸爪受冲击断裂；方头扳手的内四方尺寸严格遵循对应紧固件的方头公差标准，根部做了圆弧过渡处理，避免应力集中导致方头与手柄连接处断裂。两款扳手的整体厚度控制在合理范围，可深入窄缝空间完成作业，手柄宽度从头部到尾部逐渐收窄，兼顾结构强度与握持舒适度，作业时可根据紧固件的安装位置、所需力矩灵活选用，在设备装配、产线维护、工装调试、机床维修等场景下都能发挥作用，相比通用扳手，专用结构的设计大幅提升了特定紧固件的装拆效率，也减少了紧固件因工具不匹配造成的损坏概率。
