可调式活动扳手结构三维设计

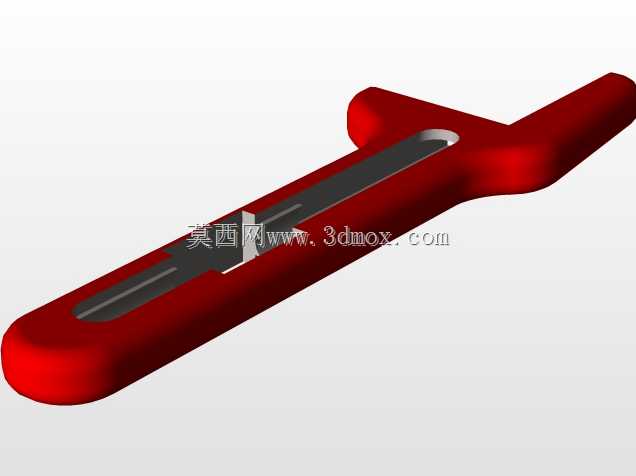

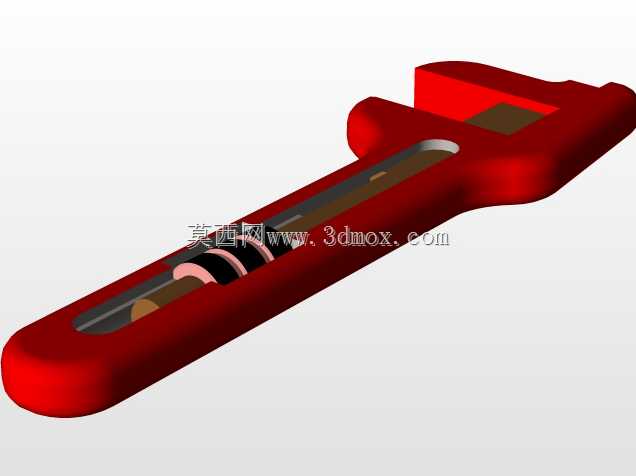

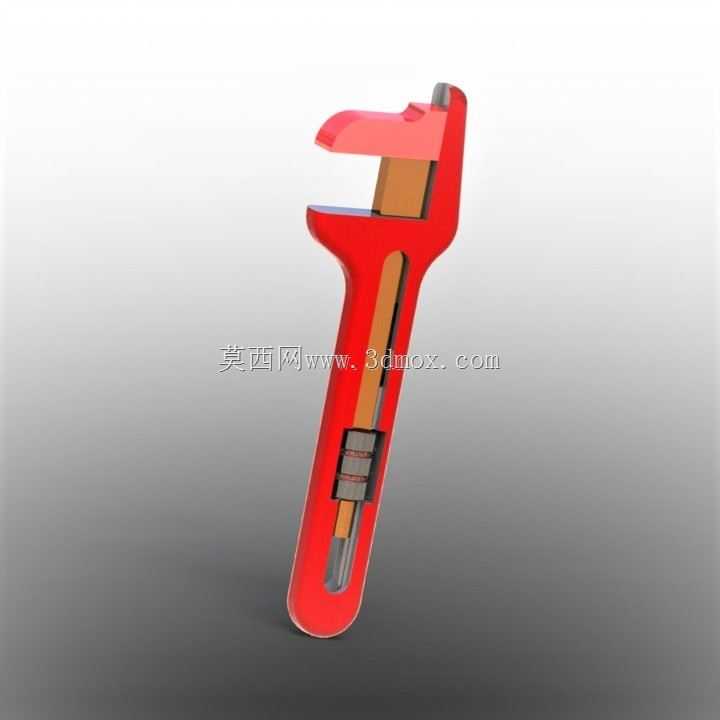

这款可调式活动扳手的结构设计，核心围绕手动拆装作业的实际工况展开，在日常设备维保、管线安装、五金装配等场景中，这类工具是一线作业人员随身配备的基础工装，能够适配不同规格的六角头、方头紧固件，无需频繁更换对应开口的固定扳手，大幅减少作业时的工具携带量与换型耗时。从功能实现逻辑来看，该结构通过扳体内部的导向槽与活动钳口的齿条配合，搭配调节蜗杆实现开口尺寸的连续可调，调节过程中活动钳口沿固定导轨平稳滑动，无卡滞、旷量，保证夹持时钳口两个工作面保持平行，避免拧动紧固件时出现打滑、棱角磨损的问题。设计过程中重点考量了受力传递路径，扳手柄部采用符合人体工学的弧形轮廓，握持区域做了加宽处理，作业时手部受力均匀，长时间施力不易产生压痕，同时手柄内部做了局部减重空腔，在保证整体结构强度的前提下降低工具自重，减少高空作业、狭小空间作业时的握持负担。钳口工作区域做了加厚处理，对应拧动紧固件时的主要受力点，材料选型上匹配高碳钢的力学性能参数，能够承受额定扭矩下的载荷，不会出现钳口变形、断裂的失效问题。开口调节范围覆盖了日常维保作业中常见的紧固件尺寸，从M6到M24规格的螺栓螺母均可适配，整体外形长度控制在250mm区间，既能够提供足够的力臂长度降低施力强度，又不会因为长度过大无法伸入狭小的设备间隙作业。安装边界方面，该工具作为独立手动工装无需额外配套安装结构，仅需在使用时根据紧固件尺寸调节开口大小，保证钳口完全贴合紧固件的两个受力面即可施加扭矩，调节蜗杆的阻尼设置适中，既不会因为阻尼过小导致作业过程中开口尺寸自行变动，也不会因为阻尼过大增加调节时的操作难度。扳体表面的红色防护层不仅起到防锈蚀的作用，也能在复杂作业环境中提升工具辨识度，减少工具遗落的概率，活动钳口与固定钳口的啮合齿面做了精密配合，长期使用后磨损量控制在合理区间，保证调节精度的持久性。
