弯柄棘轮快扳结构设计

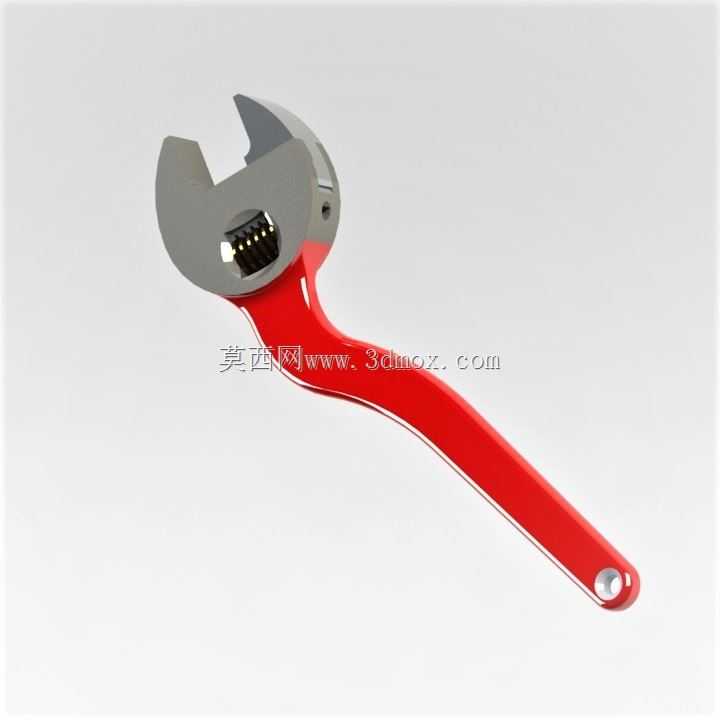

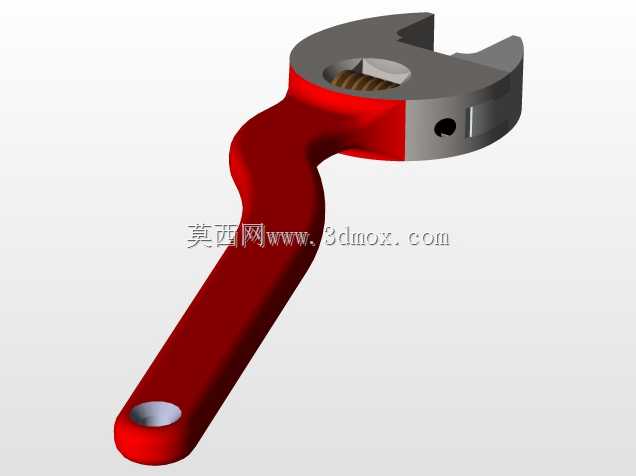

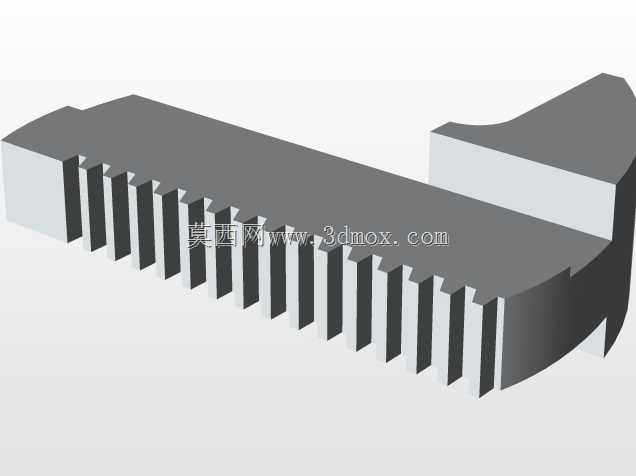

这款弯柄棘轮扳手的结构设计，核心围绕狭窄空间内的紧固件拆装场景展开，日常设备维保、管线密集区域的螺栓拆装作业中，普通直柄扳手往往受操作空间限制，无法完成连续回转，这款产品的弯柄结构刚好能避开周边干涉的管线、结构件，让操作者在有限的摆角范围内完成紧固件的松紧操作。从功能特性来看，头部集成的棘轮机构采用单向棘爪配合内置弹簧的结构，不需要每次操作都将扳手从螺栓上脱开重新卡位，只要小角度往复摆动手柄就能带动螺栓连续转动，相比普通开口扳手能减少至少六成的重复对位动作，在拆装M6到M12区间的外六角紧固件时，作业效率提升十分明显。设计过程中，头部开口的尺寸公差按照通用外六角紧固件的配合精度设定，开口工作面做了轻微的倒角处理，既能方便快速卡入螺栓头，也能避免长期使用后开口边缘磨损出现打滑问题；头部的棘轮换向结构隐藏在头部侧端，不需要额外的拨杆，通过按压侧端的小凸点就能切换旋紧、旋松的方向，避免了外置拨杆在狭窄空间被磕碰损坏的问题。手柄部分采用弯弧 ergonomic 造型，握持段的截面做了椭圆化处理，贴合人手握持的发力姿态，表面包覆的防滑层在沾有少量油污的工况下也能提供足够的摩擦力，不会出现脱手的情况；手柄末端的挂孔设计，方便作业时将扳手挂在工具挂板上，也能穿入安全绳防止高空作业时工具坠落。从安装边界来看，这款扳手的头部厚度控制在12mm以内，能伸入大部分设备的装配间隙中，弯柄的弯曲角度经过反复校核，在距离螺栓中心30mm的半径范围内没有多余的结构突出，不会和周边的零部件发生干涉；整体长度控制在200mm左右，既保证了拧动螺栓时能提供足够的力矩，也不会因为长度过长导致在狭小空间内无法摆动手柄。实际应用中，这类扳手广泛用于机电设备维保、自行车维修、家装水电拆装、生产线日常巡检等场景，相比成套的套筒扳手，它不需要搭配不同规格的套筒，单把就能对应常用规格的外六角螺栓，携带和使用都更加便捷。结构设计上，头部的棘轮齿采用高密度棘齿设计，最小工作摆角仅为5度，在周边空间极其有限的场景下，只要有很小的摆动空间就能完成棘轮进给，不会出现因为摆角不够无法带动棘轮转位的问题；棘爪和棘轮的配合面做了硬化处理，长期承受交变力矩也不会出现齿面崩裂、磨损打滑的问题，整体结构的强度能满足日常手动拆装的力矩要求，不会因为发力过大出现手柄弯曲、头部开裂的情况。
