棘轮式快速锁紧转轮手柄结构设计

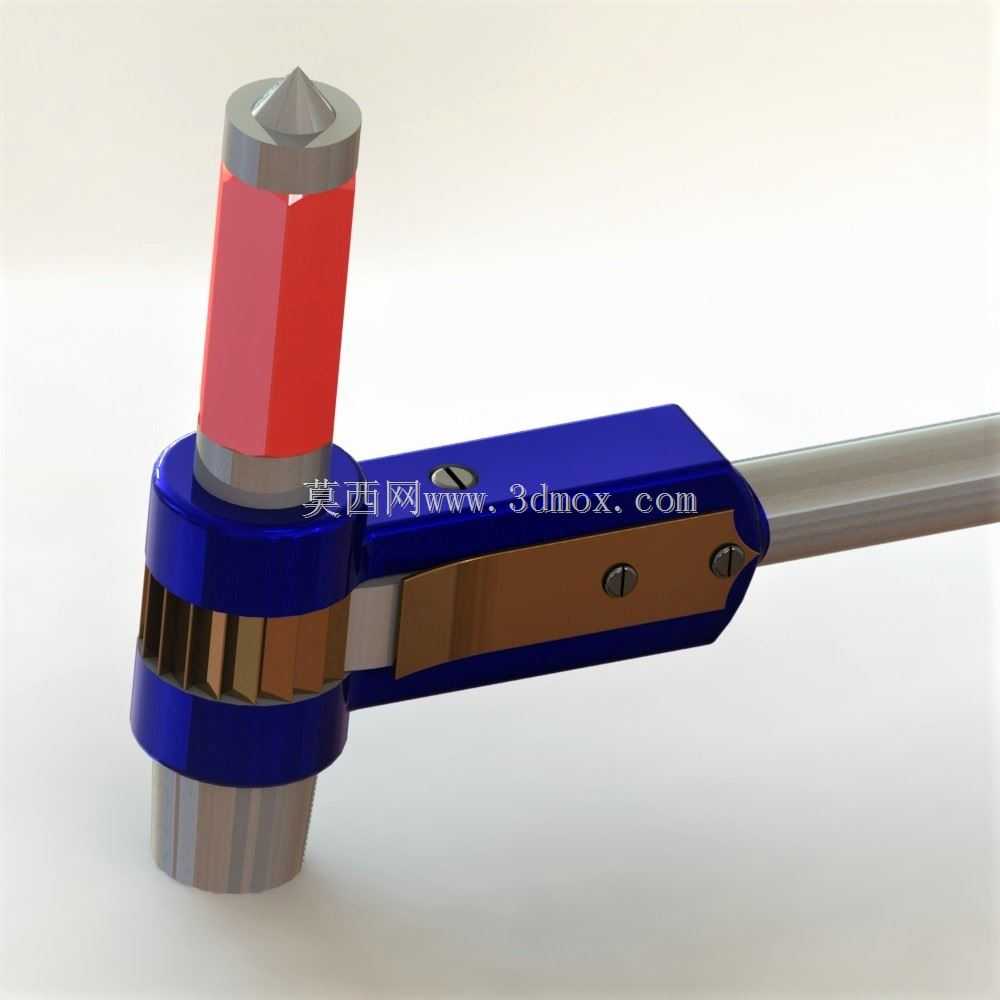

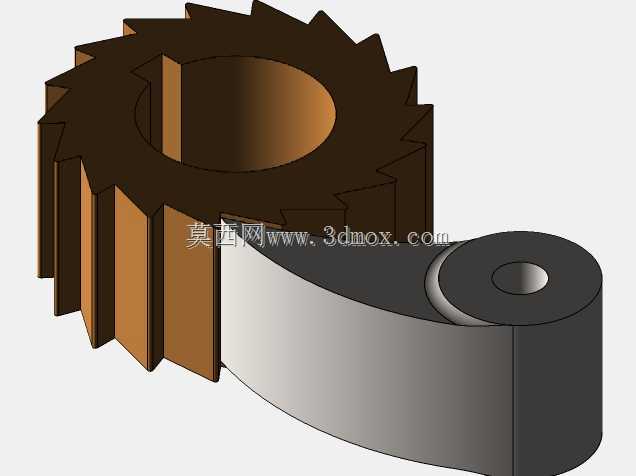

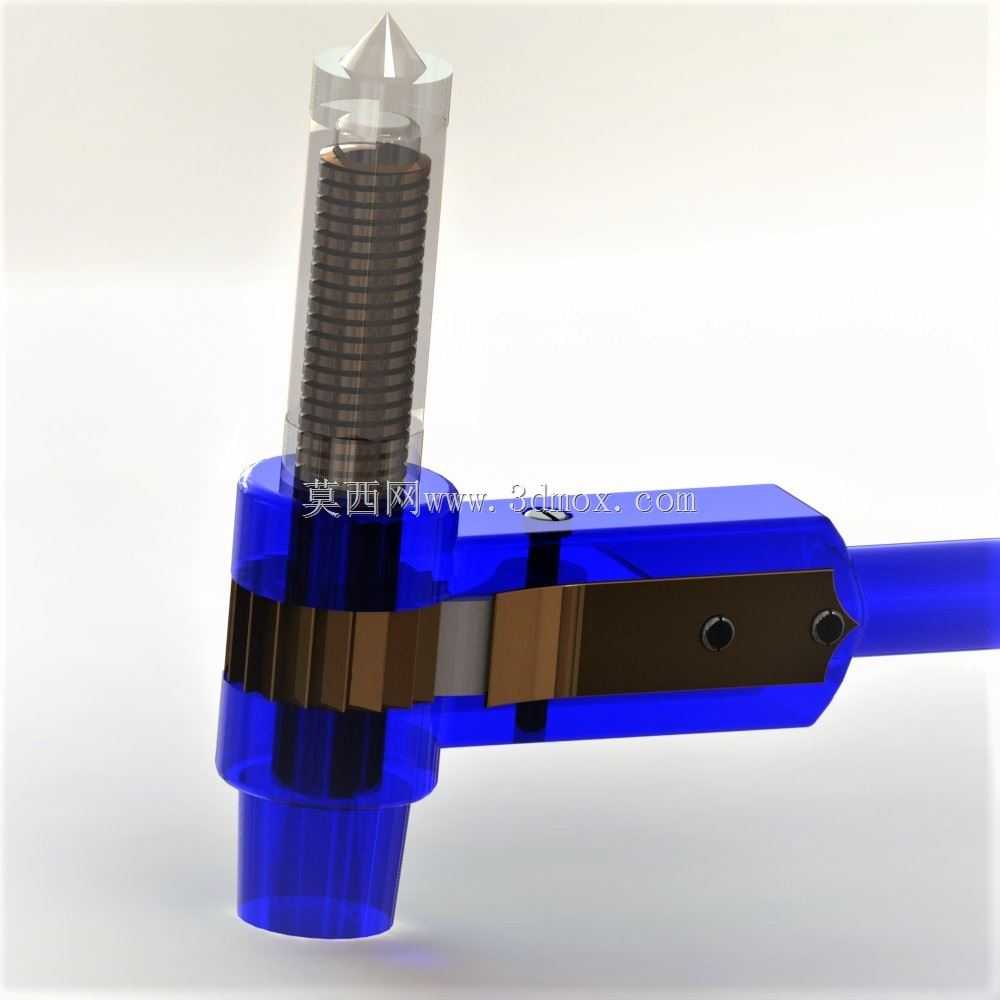

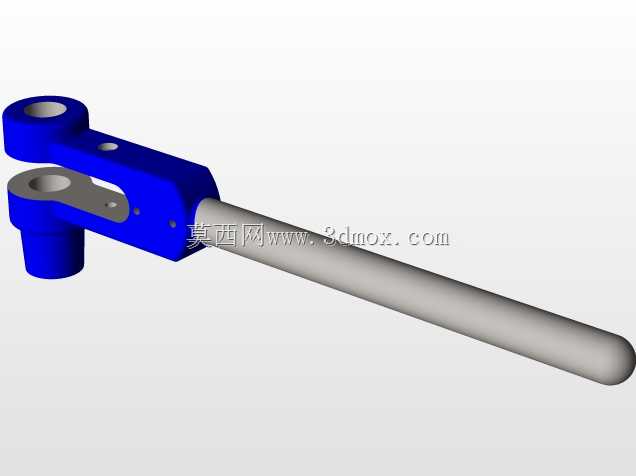

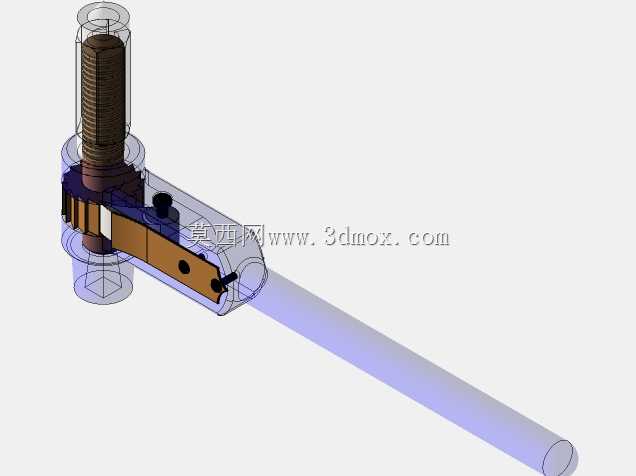

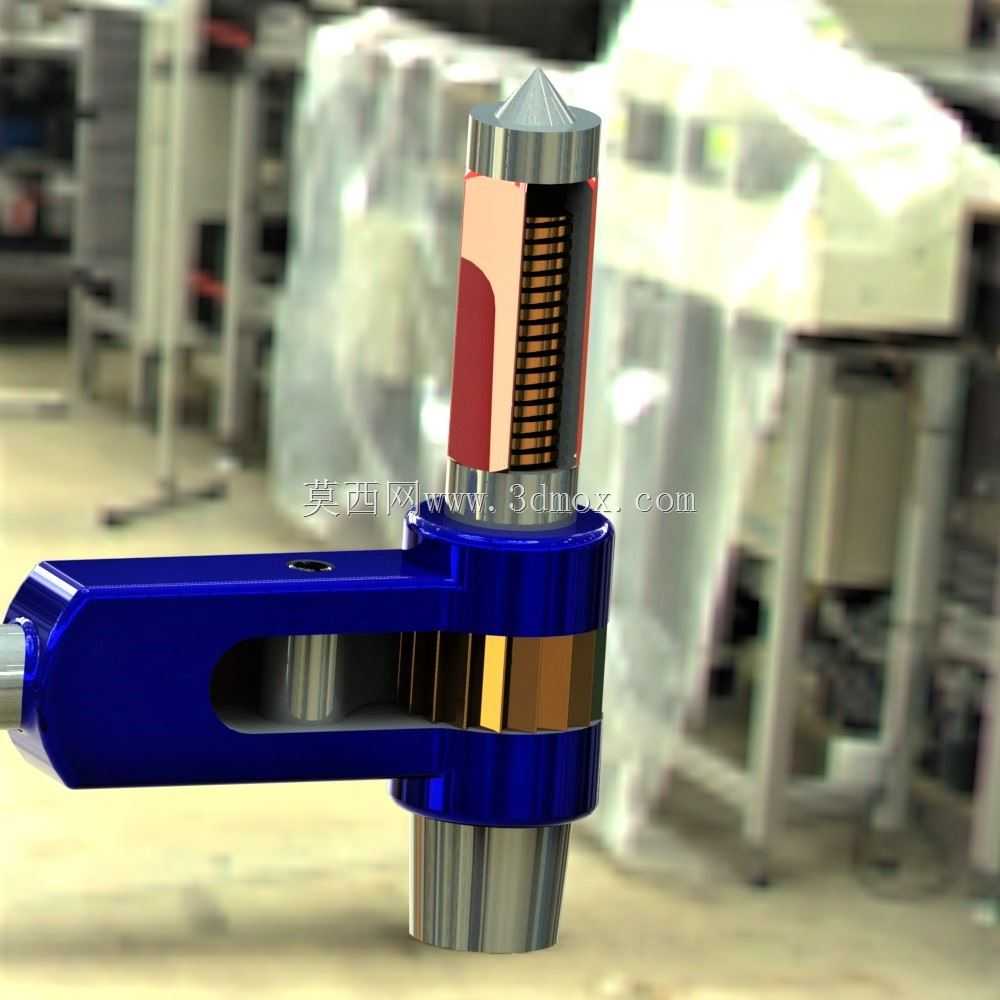

该棘轮式锁紧转轮手柄主要应用于工装夹具快速压紧、小型设备工位调节、检测治具定位锁止等场景，在需要频繁手动锁紧、松开的工位上，相比传统螺纹旋拧手柄能减少70%以上的操作行程，操作人员无需反复整圈转动手柄，仅通过小角度往复扳动即可完成锁紧动作，大幅降低重复操作的劳动强度，在装配线、钳工工位、实验测试台架上的适配性极强。从功能特性来看，该结构内置棘爪与复位弹簧组件，顶端的锥形顶头可在锁紧行程中自适应贴合被压紧件的定位锥孔，避免压紧过程中出现侧滑偏移；手柄主体采用镂空减重设计，握持段做了圆弧过渡处理，扳动时受力均匀，不会出现硌手的情况，中部的旋转连接轴采用间隙配合公差，保证手柄扳动时无卡滞，同时径向窜动量控制在0.02mm以内，避免锁紧过程中出现间隙晃动。设计过程中优先考虑了操作力矩的传递效率，手柄力臂长度经过反复校核，保证操作人员施加15N的握持力时，顶端顶头可输出不低于800N的压紧力，足以覆盖常规薄板定位、小型零件装夹的锁紧力需求；内部棘轮的齿形采用不对称设计，锁紧方向的齿面倾角为8度，保证承载时不会出现滑牙退齿，松开方向的齿面倾角为45度，可实现快速复位，无需额外的解锁按键，操作逻辑简单，新操作人员无需培训即可上手。外形尺寸方面，手柄主体总长控制在120mm，旋转基座外径为32mm，顶端顶头的伸出最大行程为15mm，安装时仅需在安装基座上加工一个直径16mm的贯穿安装孔，通过基座下端的外螺纹段配合锁紧螺母即可完成固定，安装边界占用空间小，不会与周边的工装、零件产生干涉；内部弹簧的预紧力经过调校，空载状态下顶头不会自行下坠，扳动手柄时的反馈力度清晰，锁紧到位时会有明确的触感反馈，操作人员无需额外查看即可确认锁紧状态。该结构的所有外露金属件均做了硬质氧化处理，耐磨性能优异，在日均操作200次的使用频率下，核心棘爪结构的使用寿命不低于3万次，适配绝大多数工业场景下的手动锁紧需求，可直接替换同安装尺寸的传统压紧手柄，无需对原有安装基座做额外改造。
